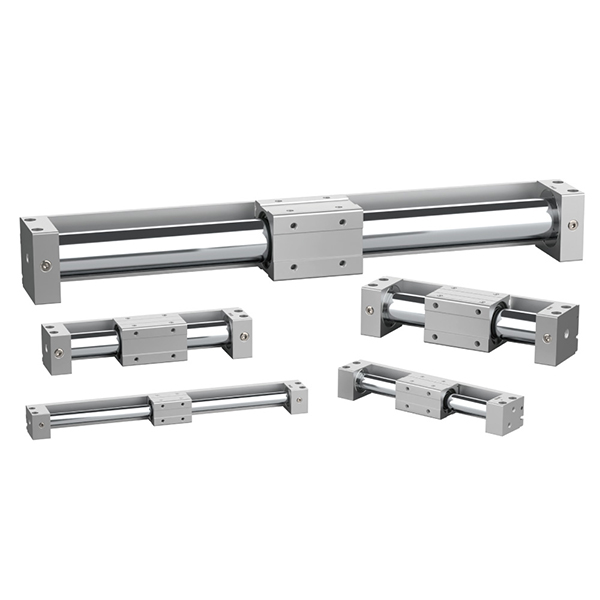

Cilinder z magnetno sklopko SOLH CY3 brez drogov je nadgrajena različica serije CY1 s polno dimenzijsko zamenljivostjo s primerki SMC. Uporablja brezkontaktni magnetni sinhronski pogon med notranjim batom in zunanjim drsnim vozičkom znotraj popolnoma zaprtega soda, da doseže ničelno uhajanje zraka in delovanje brez kontaminacije. Velikosti izvrtin segajo od φ6 do φ63 mm z največjim hodom do 5000 mm, s čimer se v primerjavi z običajnimi valji ojnice zmanjša prostor za namestitev za 50 %. Na voljo sta dve različici: osnovni tip CY3B, ki zahteva končne nosilce in zunanja vodila, da se prepreči ekscentrična obremenitev in magnetna ločitev; CY3R različica za neposredno montažo, pritrjena neposredno na osnovo opreme za prihranek dodatnega prostora za montažo. Podaljšani obrabno odporni obroči znižajo minimalni delovni tlak na 0,12 MPa. Opremljeni so standardni dvostranski gumijasti odbojniki, dodatna različica X160 za visoke hitrosti pa podpira največjo hitrost 1500 mm/s. Prednastavljene reže so opremljene z magnetnimi stikali D-M9 za povratno informacijo o položaju. Standardno delovanje brez olja je primerno za delavnice brez prahu za polprevodnike, elektroniko, medicinsko in prehrambeno industrijo. Obvladuje lahke do srednje obremenitve od 0,5 kg do 40 kg za prenos obdelovanca na velike razdalje, aktiviranje zaščitnih vrat in kompaktno linearno gibanje z dolgim ​​hodom v higienski avtomatizaciji.

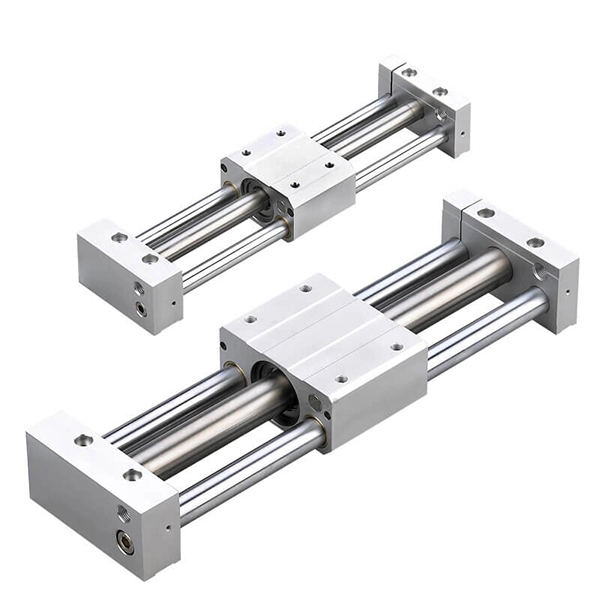

Serija SOLH CY1 je klasičen ekonomičen valj brez palice z magnetno sklopko, predhodnik nadgrajene serije CY3, ki je v celoti dimenzijsko zamenljiv z originalnimi izdelki SMC CY1. Ima brezkontaktni magnetni sinhronski pogon in popolnoma zaprto strukturo cevi z ničelnim puščanjem zraka, primerno za čista delovna okolja brez olja v elektronski, medicinski in prehrambeni industriji. Velikosti izvrtin segajo od φ6 do 63 mm, standardni hod do 1000 mm in največji podaljšani hod 1500 mm z odlično stroškovno učinkovitostjo. Na voljo je pet strukturnih različic: osnovni tip CY1B, ki zahteva zunanja vodila in končne nosilce; CY1S z vgrajenimi drsnimi ležaji za manjše obremenitve brez dodatnih vodil; Vrsta krogličnega ležaja CY1L za gladko visokofrekvenčno recipročno gibanje; Visoko natančen model CY1H, ki dosega natančnost ponavljajočega se pozicioniranja ±0,02 mm; Tip nizkega profila CY1F z 29 % zmanjšano skupno višino za ozek navpični prostor za namestitev. Najmanjši začetni tlak je 0,18 MPa, opremljen s standardnimi gumijastimi blažilniki z dvojnim koncem in izbirnimi zunanjimi hidravličnimi blažilniki, združljivi z magnetnimi stikali D-M9 in D-A9 za povratne informacije o položaju. Stane manj kot serija CY3 in služi kot stroškovno učinkovita izbira za konvencionalno avtomatizacijo z omejenim proračunom, vključno s prenosom materiala v čistem prostoru, zaščitnim zagonom vrat in transportom obdelovancev na srednje dolge razdalje pod lahkimi do srednjimi obremenitvami od 0,5 kg do 40 kg.

SOLH RM magnetni spojni valj brez drogov je zasnovan tako, da ga je mogoče zamenjati s primerki Airtac. Ima brezkontaktni magnetni sinhronski pogon in popolnoma zaprto strukturo soda za delovanje brez puščanja in prahu, primerno za čista okolja brez olja v elektronski, medicinski in prehrambeni industriji. Velikosti izvrtin segajo od φ10 do φ40 mm z največjim hodom 2000 mm, delujejo v širokem industrijskem temperaturnem območju od -20 ℃ ~ 70 ℃ in imajo minimalni zagonski tlak 0,15 MPa. Na voljo so štiri strukturne različice: osnovni tip RMS brez vgrajenih vodil, ki zahtevajo zunanje tirnice in končne nosilce z najnižjimi stroški; Standardni tip RMT, integriran z dvojnimi vodilnimi palicami in drsnimi ležaji za odpornost na običajne bočne obremenitve brez dodatnih vodil za enostavno namestitev; Natančna različica RMTL z razširjenimi visoko natančnimi vodilnimi palicami, ki dosegajo ponavljajočo se natančnost pozicioniranja ±0,1 mm; Ojačana drsna vrsta RMH za težke obremenitve z močno protiupogibno zmogljivostjo za neodvisno prenašanje obremenitev. Standardni dvostranski gumijasti odbojniki so opremljeni z opcijskimi nastavljivimi odbojniki in zunanjimi hidravličnimi odbojniki za stabilno gibanje do 500 mm/s. Izbirni kompleti magnetnih stikal se ujemajo s senzorji D-M9 za povratne informacije o položaju. Vgrajene vodilne strukture zmanjšajo dodatne stroške nabave in montaže zunanjih linearnih vodil. Zagotavlja izjemno stroškovno učinkovitost v primerjavi s serijama SMC CY1 in CY3, ki se pogosto uporabljajo pri transportu materiala na dolge razdalje, aktiviranju zaščitnih vrat in prostorsko varčnem naknadnem opremljanju običajnih cilindrov ojnic na srednje proračunskih avtomatiziranih proizvodnih linijah.

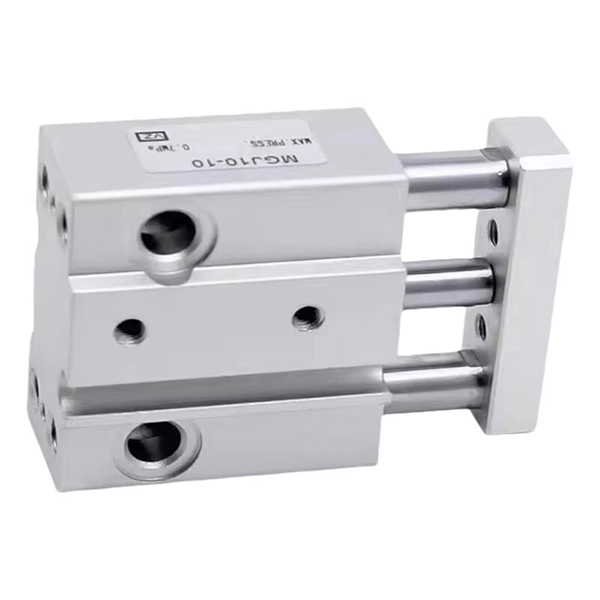

Ultrakompaktni mini valj vodilne palice SOLH MGJ je popolnoma zamenljiv s standardnimi izdelki SMC, razvitimi izključno za miniaturno avtomatizacijo. Dobavlja le dve majhni velikosti izvrtin φ6 mm in φ10 mm z ultra kratkimi gibi od 5 mm do 20 mm. Vgrajene dvojne vodilne palice in integriran vodilni okvir zagotavljajo izjemno natančno delovanje proti vrtenju znotraj ±0,1°, kar preprečuje kotni premik med vpenjanjem in sestavljanjem mikro komponent. Izjemno lahka konstrukcija tehta le 27,3 g za model MGJ6-5. Dvojne montažne površine (spodnja in zadnja stran) ter enostranski centralizirani cevovodi in napeljave olajšajo lepo postavitev za gosto razporeditev večvaljnikov. S strukturo brez olja, ki ne zahteva vzdrževanja, z gumijastimi blažilniki na dveh koncih podpira stabilno visokofrekvenčno recipročno gibanje v območju -10 ℃ ~ 60 ℃. Široko se uporablja pri natančnem vpenjanju elektronskih komponent, pozicioniranju PCB, aktiviranju miniaturnih ventilov medicinskih naprav, dvigovanju igle za vzorčenje, prilagoditvi mikro premika v delavnicah za čiščenje polprevodnikov in fini nastavitvi optičnih leč. V primerjavi s standardnimi kompaktnimi cilindri MGP ima drastično zmanjšano celotno dimenzijo, popolno zadovoljevanje mikro potiska, omejen prostor za namestitev in visokonatančne zahteve proti rotacijskemu pozicioniranju miniaturne avtomatizacije.

Tanek kompakten valj vodilne palice serije SOLH MGP je dimenzijsko zamenljiv z originalnimi izdelki SMC. Ima integrirano strukturo cilindričnega valja, dvojnih vodilnih palic in natančnih ležajev z vgrajeno torzijsko odpornostjo in močno bočno nosilnostjo brez zunanjih vodilnih dodatkov. Njegova ravna ozka struktura zmanjša težo za 17 % ~ 24 % v primerjavi z običajnimi cilindri, kar je popolnoma primerno za kompaktne avtomatizirane postopke, kot so stiskanje, pozicioniranje, dviganje in prenos obdelovanca. Trije podtipi, razvrščeni glede na ležaje, pokrivajo različne delovne pogoje: MGPM s kovinskimi drsnimi pušami ima izjemno odpornost proti obrabi in zaščito pred prahom za velike bočne obremenitve in prašno ciklično delo pri nizki hitrosti; Kroglične puše MGPL zagotavljajo izjemno nizko trenje in gladko gibanje za hitro in pogosto povratno gibanje; Visoko natančni kroglični ležaji MGPA z ničelnim odmikom dosegajo natančnost proti vrtenju do ±0,01 mm za natančno namestitev in kalibracijo. Velikosti izvrtin segajo od φ12 do 100 mm s standardnimi gibi 5~300 mm. Opremljeni so standardni gumijasti blažilniki z dvojnim koncem, medtem ko so zračni blažilniki AZ izbirni za izvrtine nad 20 mm, da ublažijo hude udarce med hitrim premikanjem v težkih razmerah. Vgrajene reže podpirajo neposredno namestitev magnetnih stikal D-M9, A93 brez dodatnih nosilcev za čisto ožičenje. Delovni tlak se giblje od 0,12 MPa do 1,0 MPa z najmanjšim sprožilnim tlakom 0,1 MPa pri temperaturi okolice -10 ℃ ~ 60 ℃. Široko uporabljen pri elektronskem pozicioniranju in stiskanju tiskanih vezij, dvigovanju kontrolnih šablon, podajanju embalaže in splošnem avtomatiziranem omejevanju vpenjanja, deluje kot zelo vsestranski integrirani vodeni pnevmatski aktuator.

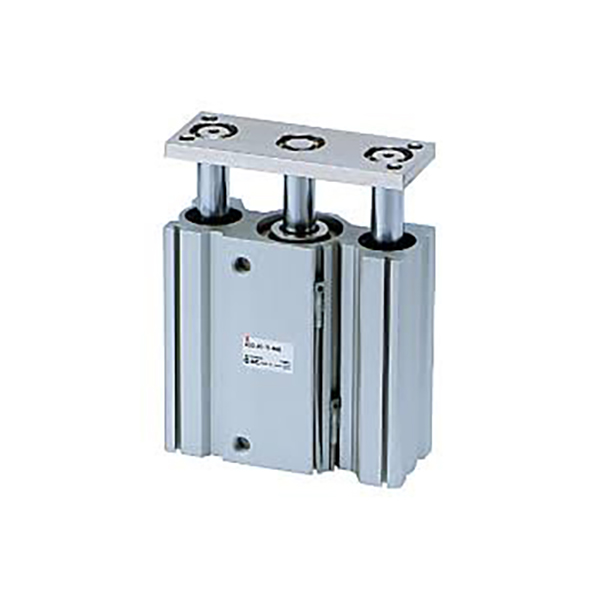

Izjemno tanek integriran valj vodilne palice serije SOLH MGQ je popolnoma zamenljiv z originalnimi specifikacijami SMC. Vgrajena struktura cilindričnega valja in vodilnih palic zmanjša celotno debelino za 50 % v primerjavi z običajnimi vodenimi cilindri, kar močno prihrani prostor za namestitev. Zajema velikosti izvrtin φ12~100 mm in standardne gibe 25~250 mm, na voljo v dveh konfiguracijah: drsni ležaji iz ogljikove zlitine MGQM in visoko natančni kroglični ležaji MGQL. Simetrična struktura dvojne vodilne palice zagotavlja izjemno odpornost na stransko obremenitev, upogib in torzijo. Različica s krogličnimi ležaji MGQL dosega natančnost proti vrtenju ±0,04°~±0,08°, medtem ko ima vrsta drsnih ležajev MGQM odlično odpornost proti obrabi, zaščito pred prahom in stroškovno ugodnost za težke prašne pogoje. Standardne konfiguracije vključujejo vgrajene magnetne obroče, gumijaste blažilnike z dvojnim koncem in delovanje brez olja brez vzdrževanja. Izbirna visokotemperaturna različica XB6 deluje enakomerno do 150 ℃. Na ohišju cilindra je rezerviranih več montažnih lukenj; magnetna stikala je mogoče namestiti na štiri strani za izvrtine ≥32 mm, prirobnice/nožni nosilci pa podpirajo montažo pod več koti. Z najmanjšim delovnim tlakom 0,1 MPa se široko uporablja za pozicioniranje in dvigovanje zamaškov tekočih linij, izmet in stiskanje tiskanih vezij v elektroniki 3C, aktiviranje vrat za pakirne stroje in dviganje vtičnic. Nadomešča ločen valj in zunanje vodilne sklope za poenostavitev mehanske zasnove. V primerjavi s standardnimi MGP in težkimi serijami MGG se MGQ ponaša z najtanjšim profilom in optimalno zmogljivostjo za visoko natančno delovanje v omejenem prostoru za namestitev.

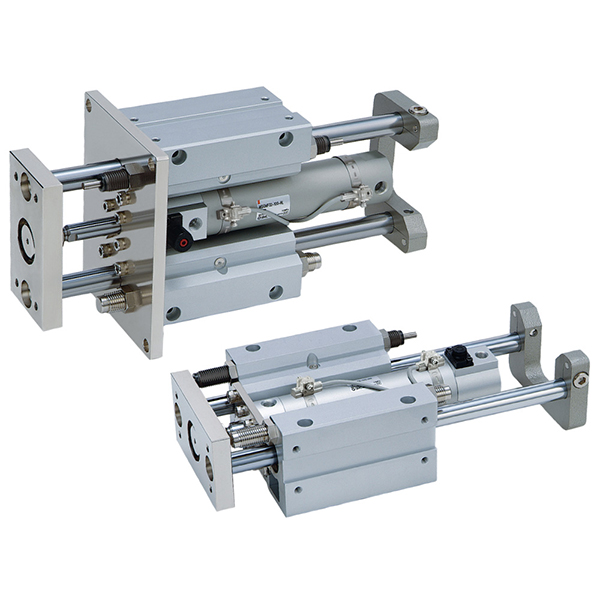

Težka serija SOLH MGG cilindrov z dolgim ​​hodom je dimenzijsko zamenljiva z enakovrednimi SMC valji za težke obremenitve. Izdelan z okroglim cevjo in zunaj razporejenimi dvojnimi vodilnimi palicami z velikim razponom, zagotavlja vrhunsko strukturno togost. Njegova bočna nosilnost je trikrat večja od navadnih vodenih valjev, s čimer se izogne ​​povešenju batnice pri dolgih gibih in strukturnem upogibu pri ekscentričnih velikih obremenitvah. Velikosti izvrtin segajo od φ20 mm do 100 mm z dvema različicama: drsnimi ležaji iz ogljikovih zlitin MGGM in visoko natančnimi krogličnimi ležaji MGGL. Največji standardni hod doseže 1300 mm, kar močno presega mejo giba serij MGP in MGQ. Dvostranski vgrajeni hidravlični blažilniki so standardni za absorbcijo ogromne udarne energije, ki nastane med delovanjem na dolge razdalje pri visoki hitrosti, učinkovito znižujejo hrup in ščitijo opremo. Drsni ležaji MGGM imajo izjemno odpornost proti obrabi in udarcem za težka prašna okolja in intenzivno zaustavljanje tekočih linij; Kroglični ležaji MGGL zagotavljajo izjemno nizko trenje in gladko gibanje z vrhunsko natančnostjo proti vrtenju do ±0,02°, idealno za visoko natančno pozicioniranje z dolgim ​​hodom in ciklično gibanje pri visoki hitrosti. Razdeljena modularna zasnova omogoča ločeno razstavljanje in zamenjavo valja in vodilnega sklopa za nizkocenovno vzdrževanje. Razpoložljive montažne oblike vključujejo osnovno površinsko montažo in namestitev s sprednjo prirobnico; izbirni dodatki zajemajo nastavitev giba tipa J (območje nastavitve 0~50 mm) in visokotemperaturno različico XB6, ki deluje stabilno med -10 ℃ in 150 ℃. Standardni so vgrajeni magnetni obroči z večsmernimi utori za pritrditev fleksibilnega magnetnega stikala. Obseg delovnega tlaka je 0,1~1,0 MPa z največjo hitrostjo do 1000 mm/s. Široko se uporablja za navpične dvižne ploščadi, prenos težkih palet na dolge razdalje, pozicioniranje zamaškov za težke obremenitve in izmet velike šablone, nadomešča kombinirano rešitev navadnih valjev in ločenih težkih vodilnih stebrov za poenostavitev mehanske zasnove ter služi kot prednostni pnevmatski aktuator za težke obremenitve, dolge vožnje in visoko udarne avtomatske aplikacije.

Cilinder vodilne mize SOLH MGF z nizkim profilom je popolnoma zamenljiv z ustreznimi primerki SMC. Zasnovano z integrirano koncentrično vodilno pušo velikega premera, prekine omejitev smeri tradicionalnih valjev z dvojno vodilno palico in zagotavlja enakomerno 360° protiupogibno zmogljivost proti ekscentričnim obremenitvam. Njegova skupna višina namestitve je zmanjšana za 15 % ~ 20 % v primerjavi s serijo MGQ za izjemno ravno kompaktno postavitev. Razpoložljive velikosti izvrtin: φ40, φ63, φ100 mm s standardnimi kratkimi gibi v razponu od 30 mm do 100 mm, optimizirani za težke operacije s kratkim hodom. Vgrajeni zatiči proti vrtenju zagotavljajo izjemno visok dovoljen navor do 409 N·m za model φ100, stabilen pod ekscentrično silo iz vseh smeri brez zagozdenja ali premika, z najvišjo natančnostjo proti vrtenju ±0,05°. Podprta je dvosmerna montaža zgoraj in spodaj; T-utori na treh straneh telesa omogočajo namestitev magnetnega stikala na štirih straneh. Opremljeni so standardni dvostranski gumijasti odbojniki in delovanje brez olja brez vzdrževanja. 10-prednastavljena različica za čiščenje z nizko vsebnostjo prahu izpolnjuje stroge zahteve delavnic za polprevodnike, elektroniko 3C in medicinskih delavnic. Približno 15 % lažji od običajnih struktur, se pogosto uporablja za dviganje obdelovancev, izmet vbodne šablone, obračanje z indeksom postaje in težko potiskanje na kratkih razdaljah, saj je idealen kompakten pnevmatski aktuator, ki zahteva vsesmerno zaščito pred odklonom in visoko zmogljivost navora v omejenem prostoru za namestitev.

Triosni valj vodilne palice serije SOLH TC je neposredna zamenjava za serijo SMC MGP. Ima integrirano triosno strukturo, sestavljeno iz dveh vodilnih palic in osrednje batnice, ki se ponaša z izjemno visoko togostjo. Njegova torzijska odpornost in bočna obremenitev sta več kot dvakrat večji od običajnih valjev z dvojno vodilno palico, kar učinkovito preprečuje upogib in položajni zamik. Razpoložljive velikosti izvrtin segajo od φ6 mm do 100 mm z dvema različicama jedra: natančni kroglični ležaji TCL zagotavljajo izjemno nizko trenje in gladko gibanje za visokofrekvenčno dviganje in natančno pozicioniranje; Tip drsnega ležaja iz medeninaste zlitine TCM se ponaša z vrhunsko odpornostjo proti obrabi in odpornostjo na udarce pri težkih obremenitvah, prašnih okoljih in zaustavitvah transportnih linij. Standardni gibi pokrivajo od 5 mm do 500 mm. Izbirne konfiguracije vključujejo nastavitev giba J-tipa (največ 50 mm nastavljivo območje) in -T visokotemperaturno različico, ki deluje enakomerno od -20 ℃ do 120 ℃. Standardne konfiguracije vključujejo vgrajene magnetne obroče, gumijaste blažilnike z dvojnim koncem in delovanje brez olja brez vzdrževanja. Vgrajene so večsmerne montažne luknje in štiristranske reže za magnetna stikala, medtem ko dvojne zračne odprtine na vrhu in ob strani omogočajo prilagodljivo postavitev cevi. Dodatki za prirobnice in nožne nosilce podpirajo različne orientacije namestitve. Delovni tlak se giblje od 0,1 MPa do 1,0 MPa, merilne luknje za pozicioniranje pa zagotavljajo zanesljivo ponavljajočo se natančnost. Ta integrirani aktuator, ki se široko uporablja pri dvigovanju zamaškov transportnih trakov, ravnanju s tiskanimi vezji in stiskanju v elektroniki 3C, aktiviranju embalažnih vrat, izmetu šablone in ekscentričnem pogonu bremena, odpravlja potrebo po ločenih zunanjih vodilnih sklopih, poenostavlja mehansko zasnovo z odlično stroškovno učinkovitostjo za miniaturne natančne postaje in splošno avtomatizacijo srednjega do težkega delovanja.
