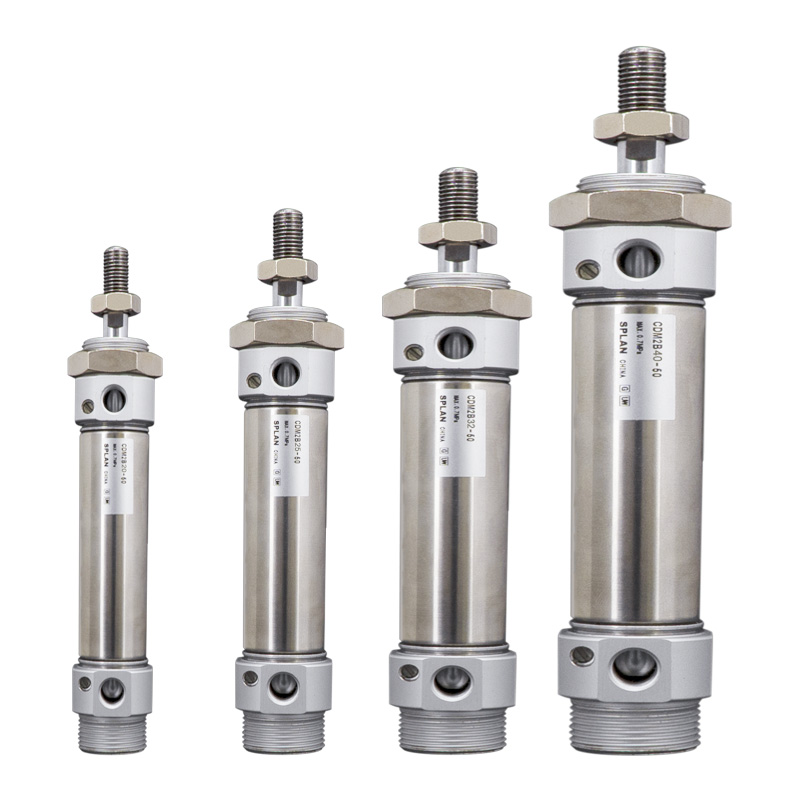

Mini valj iz nerjavečega jekla serije CM2 / CDM2 (dvojno/enojno delovanje)

Znamka: SOLH by Richge Technology

Pregled izdelka

     SOLH CM2 / CDM2 so standardni okrogli cilindri iz nerjavečega jekla JIS B 8356, velikost izvrtine φ20/25/32/40 mm. Zmogljivost med mikro mini cilindri in standardnimi cilindri. Glavne prednosti: odpornost proti koroziji, dolga življenjska doba, raznolike možnosti vgradnje, kompaktna srednja moč potiska. Široko uveljavljen za srednje obremenjene postaje za hrano, farmacijo, elektroniko, embalažo in čisto avtomatizacijo.

Osnovna struktura in značilnosti oblikovanja

   1. Standard: v skladu z JIS B 8356, okroglo ohišje z univerzalnimi montažnimi merami.

   2. Material: sod iz nerjavečega jekla 304, batnica in končni pokrovi, odporni proti rji, odporni na vlažna, šibka kislina, šibke alkalije in čista okolja.

   3. Struktura: končni pokrovi, zaklenjeni z navoji, ravni okrogli obrisi, visoka mehanska trdnost in enostavno vzdrževanje.

   4. Različice delovanja

     -- CM2B z dvojnim delovanjem: dovod zraka na obeh koncih, najbolj priljubljen standardni model

     -- CM2S / CM2T enojno delovanje: S=povratna vzmet; T=razteg vzmeti, samodejna ponastavitev po prekinitvi zraka

     -- Dvojna palica CM2W: palica podaljšana na obeh straneh, sinhrono gibanje, efektivni hod podvojen

     -- CM2K nerotacijska palica: šesterokotna batnica, proti zvijanju za natančno pozicioniranje

   5. Blazina: standardna gumijasta blazina; zračna blazina (pripona A) neobvezna za zmanjšanje udarnega hrupa pri visoki hitrosti.

   6. Tesnjenje: dvosmerno tesnilo z nizkim trenjem z utorom rezervoarja za olje. Nizek začetni tlak, delovanje brez olja, življenjska doba ≥8 milijonov ciklov.

   7. Zaznavanje položaja: različica CDM2, opremljena z vgrajenim magnetnim obročem, združljivim z magnetnimi stikali M9B/A93/Z73 za povratno informacijo o položaju bata.

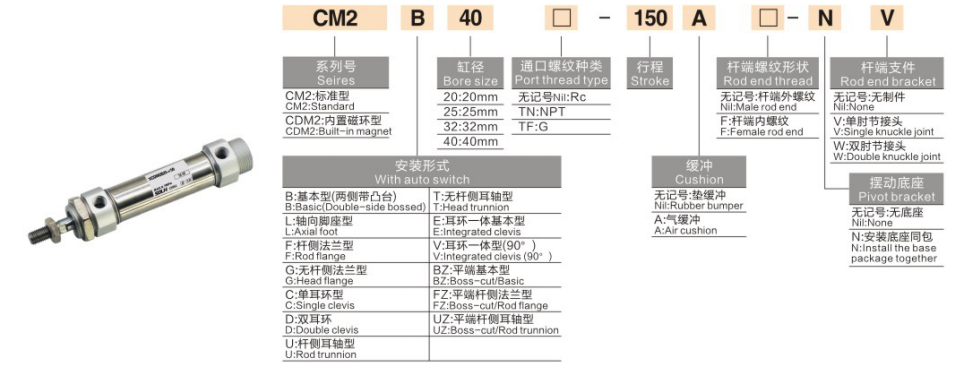

Celotno pravilo kodiranja modela

   1. Primer modela: CDM2B20-100A-B

   2. Referenčni primeri standardnega naročila

     -- CDM2B25-50-B: Vrtina 25, gib 50, dvojno delujoč, vgrajen magnet, gumijasta blazina

     -- CDM2S32-75-B: Vrtina32, hod75, povratna vzmet z enojnim delovanjem

     -- CDM2K40-100-B: vrtina 40, gib 100, šesterokotna batnica brez vrtenja

Univerzalne osnovne tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,5 MPa (enotna palica, enota: N)

   1. Dvojno delujoči CM2B

   2. CM2S z enojnim delovanjem (povratna vzmet pri 0,5 MPa)

Montažne oblike in izpeljani modeli

   1. Možnosti namestitve

     -- B Osnovni tip: Neposredna namestitev prek navoja končnega pokrova (najpogostejši)

     -- L nosilec za nogo: aksialna pritrditev nosilca za nogo

     -- F/G prirobnica: prirobnica na strani palice/prirobnica na strani glave

     -- C/D zaklep: enojni zaklep/dvojni zaklep

     -- E Trinnion: čelni rogelj za nihajno gibanje

   3. Glavni izpeljani nizi

     -- CDM2B: standardno dvojno delovanje z vgrajenim magnetom

     -- CDM2S/T: povratna vzmet z enojnim delovanjem/podaljšanje vzmeti

     -- CDM2W: Dvojna palica z dvojnim delovanjem

     -- CDM2K: Nerotirajoča šesterokotna batnica

     -- CDM2R: tanka različica za neposredno montažo za omejen aksialni prostor

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte zahtevani potisk in vodoravno obremenitev, rezerva ≥50 % varnostne rezerve; izberite CM2 prednostno za srednje obremenjene aplikacije.

   2. Potrditev giba: dodajte 10~20 mm dodatnega hoda; Največji hod: dvojno delujoč ≤300 mm, enojno delujoč ≤100 mm.

   3. Ujemanje konfiguracije

     -- Delovanje: Dvojno delujoč → B; povratna vzmet z enosmernim delovanjem → S; zahteva proti zvijanju → K

     -- Blazina: Dodajte pripono A (zračna blazina) za visokohitrostno povratno gibanje

     -- Povratne informacije o položaju: izberite model, opremljen z magnetom CDM2, ki se ujema z magnetnimi stikali M9B/A93

Povzetek v enem stavku

     Standardni okrogli pnevmatski cilinder iz nerjavečega jekla SOLH CM2/CDM2 JIS je popolnoma zamenljiv z uvoženo serijo CM2, na voljo v različicah z dvojnim delovanjem, enojnim delovanjem, dvojno palico in nerotirajočo palico, več možnosti namestitve, idealen linearni aktuator srednjega potiska za opremo za čisto avtomatizacijo hrane, medicine, elektronike in embalaže.
