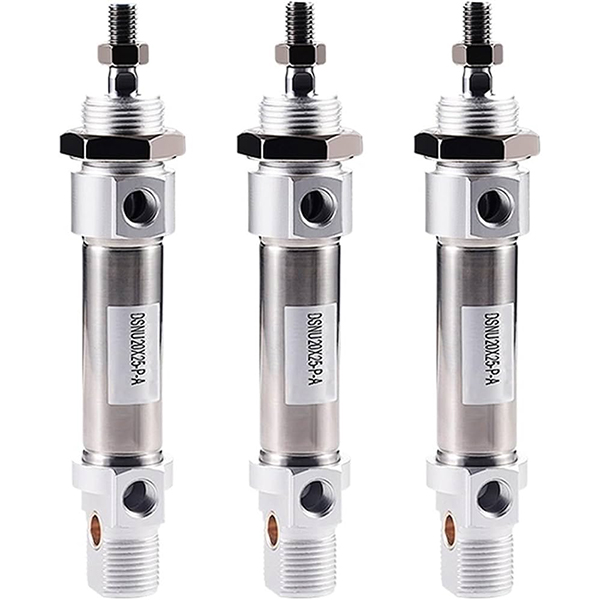

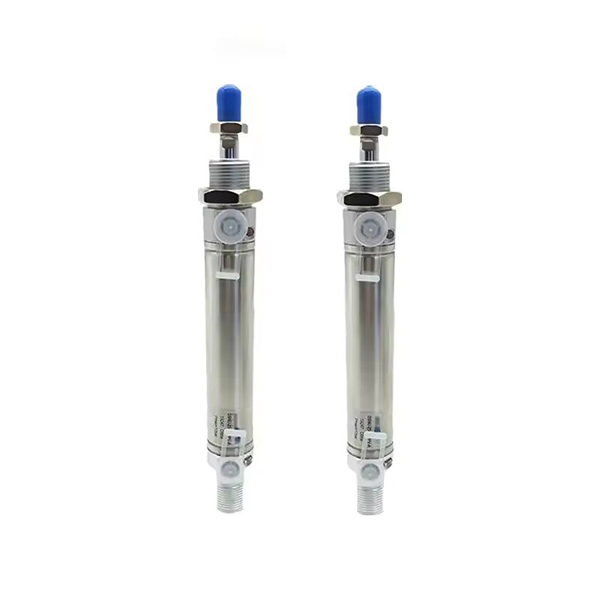

Mini valj iz nerjavečega jekla serije DSNU | Standardni proti koroziji odporen pnevmatski cilinder ISO 6432

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH DSNU je visoko zmogljiv mini pnevmatski cilinder iz nerjavečega jekla, ki je popolnoma skladen z mednarodnima standardoma ISO 6432 in CETOP RP52P. Zajema razpon izvrtin od φ8 do φ63 mm, vključuje celotno cev cilindra in batnico iz nerjavečega jekla SUS304, samonastavljivo pnevmatsko blaženje, vrhunsko odpornost proti koroziji in izjemno dolgo življenjsko dobo. Združljiv s serijami FESTO DSNU, SMC CM2 in Airtac MG se pogosto uporablja v prehrambeni, farmacevtski, elektronski, embalažni, tekstilni in posebnih avtomatiziranih scenarijih z vlažnimi, šibkimi kislinami in šibkimi alkalnimi delovnimi pogoji.

  1.1 Globalni standard in popolna zamenljivost

     Proizveden v strogem skladu z univerzalnimi industrijskimi standardi ISO 6432 in CETOP RP52P, so vse montažne dimenzije in specifikacije vmesnikov globalno poenotene. Dosega popolno zamenljivost z mini jeklenkami glavne mednarodne znamke, podpira zamenjavo brez modifikacije in serijsko nadgradnjo standardne avtomatizirane opreme.

  1.2 Celotna struktura iz nerjavečega jekla, odporna proti koroziji

     Uporabljena je cev valja in batnica iz nerjavečega jekla SUS304, ki se ujemajo s končnimi pokrovi iz kovane aluminijeve zlitine. Integrirana struktura materiala zagotavlja odlično odpornost proti rji, proti koroziji in visoko trdnost ter se popolnoma prilagaja težkim okoljem, kot so visoka vlažnost, prah, šibke kisline in šibke alkalije, pri čemer po vzdržljivosti daleč presega običajne aluminijaste mini jeklenke.

  1.3 Valjčno stisnjena čvrsta struktura

     Sprejetje profesionalne tehnologije tesnjenja z valjčnim stiskanjem za povezavo končnega pokrova s ​​tesno in trdno celotno strukturo, izjemno odpornostjo na vibracije in stabilnim delovanjem. Poenostavljena okrogla ravna oblika ima preprosto strukturo in priročno vsakodnevno razstavljanje in vzdrževanje, kar zmanjša kasnejše stroške delovanja.

  1.4 Raznovrstno gibanje in kompaktne možnosti kratkega tipa

     • DSNU z dvojnim delovanjem: izmenično gibanje dovoda zraka na dveh koncih, najbolj univerzalna standardna vrsta za konvencionalno linearno avtomatizacijo.

     • DSNU-…-P z enojnim delovanjem (Push Out): Iztisna vzmetna struktura, samodejno podaljšanje po izpadu električne energije za scenarije varnostne ponastavitve.

     • DSNU-…-R z enojnim delovanjem (potegnite nazaj): Povratna vzmetna struktura, samodejni umik po izpadu električne energije za zaščitne pozicionirne mehanizme.

     • DSNU-…-PPV samonastavljiva blazina: Dvojni inteligentni samonastavljivi pnevmatski blažilnik, ročna nastavitev ni potrebna, primeren za visokohitrostno delovanje v celotnem območju tlaka.

     • DSNU-S Kratek tip: 35 mm krajši po skupni dolžini in 40 % ožji po širini od standardnega tipa, prilagojen za scenarije namestitve v zelo ozkem prostoru.

  1.5 Nadgrajena blazina in tesnilni sistem z nizkim trenjem

     Standardno opremljen z elastičnim blažilnikom (P) za osnovno zmanjšanje hrupa in udarcev; izbirna inovativna samonastavljiva zračna blazina PPV, ki se prilagaja celotnemu območju tlaka 0,1 ~ 1,0 MPa s samodejnim prilagodljivim pufrom za hitro in pogosto gibanje. Cilinder, opremljen z dvosmernim kompozitnim tesnilom z nizkim trenjem in vgrajenim utorom za shranjevanje olja, ima ultra nizek začetni tlak, stabilno delovanje brez olja in življenjsko dobo več kot 8 milijonov ciklov.

  1.6 Natančna konfiguracija magnetne indukcije

     Izbirni vgrajeni magnetni obroč (koda A) je združljiv z magnetnimi stikali serije FESTO SMT in SMC M9B, ki omogoča natančno zaznavanje položaja bata v realnem času in krmiljenje povezave PLC signala, podpira avtomatizirano pozicioniranje cikla in inteligentno spremljanje.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

 1. Tipična struktura modela: DSNU25-100-PPV-A-MQ

  2. Primeri standardnega naročila

     • Dvojno delujoči magnetni model blazine PPV: DSNU32-75-PPV-A-MQ (32 mm izvrtina, 75 mm giba, stranska prirobnica, opremljen z magnetom)

     • Kratek model dvojno delujoče elastične blazine: DSNU-S20-50-P-A (20 mm izvrtina, 50 mm giba, ultrakompaktno kratko telo, opremljeno z magnetom)

     • Model povratne vzmeti z enojnim delovanjem: DSNU16-30-R-P-A (16 mm izvrtina, 30 mm giba, ponastavitev vzmeti, opremljen z magnetom)

3. Osnovni tehnični parametri (standardni tip)

4. Referenčna tabela teoretičnega potiska in napetosti 0,5 MPa (enojna palica)

  4.1 Podatki o zmogljivosti dvodelujočega (DSNU).

  4.2 Podatki o zmogljivosti enosmernega delovanja (DSNU-R povratna vzmet).

5. Montažne oblike in izpeljani modeli

  5.1 Raznovrstni univerzalni načini pritrditve

     • MQ bočna prirobnica: Standardna fiksna montaža s prirobnico s stranskim dovodom zraka, najbolj univerzalna vrsta za običajno postavitev avtomatizacije

     • Prirobnica z aksialnim priključkom MA: Zasnova aksialne odprtine za dovod zraka, posebej prilagojena za omejen prostor za aksialno namestitev

     • MH Neposredna montaža: Struktura za neposredno pritrditev končnega pokrova, ultra tanko ohišje za namestitev v ozkem prostoru

     • KP vpenjalna enota: Vgrajena funkcija zaklepanja za poljubno fiksiranje položaja giba in pozicioniranje proti zamiku

     • FA/FB sprednja/zadnja prirobnica: Sprednja in zadnja pritrditev s ploščato prirobnico, popolnoma združljiva s standardom ISO za montažo

  5.2 Osnovna izvedena serija

     • Standard DSNU: Univerzalni dvojno delujoči tip z elastičnim ali zračnim blažilnikom za splošno avtomatizacijo

     • DSNU-S Kratek tip: Kompaktno skrajšano ohišje, izključno za scenarije namestitve v ultra ozkih prostorih

     • DSNU-…-P/R z enojnim delovanjem: Modeli z enosmernim delovanjem na potisno/povratno vzmet za varnostne delovne pogoje

     • DSNU-…-PPV samonastavljiva blazina: Inteligentno prilagodljivo medpomnjenje, prednostno za visokohitrostno pogosto ciklično delovanje

6. Primerjava izbire DSNU proti CM2 proti MG

7. Vodnik za hitro izbiro v 3 korakih

     1. Izbira izvrtine: Izberite ustrezno velikost izvrtine glede na dejansko težo tovora, prihranite več kot 50 % varnostne rezerve. Dajte prednost seriji DSNU za visoko hitrost delovanja, odpornost proti koroziji in zahteve za ujemanje mednarodnih standardov.

     2. Izbira kapi: Dejanski delovni hod plus 10~20 mm varnostne rezerve; upoštevajte standardne omejitve giba: dvojno delujoče ≤500 mm, enojno delujoče ≤150 mm.

     3. Funkcionalna konfiguracija: Izberite PPV samonastavljivo zračno blazino za delovanje pri visoki hitrosti (>500 mm/s); izberite kratki tip DSNU-S za ozek prostor za namestitev; match Magnetni obroč + stikala SMT/M9B za samodejno zaznavanje položaja.

Povzetek v enem stavku

     Mini valj iz nerjavečega jekla SOLH DSNU ISO 6432 ima strukturo iz nerjavečega jekla, odporno proti koroziji, samonastavljivo inteligentno medpomnilnik, dolgo življenjsko dobo brez olja in raznolike možnosti namestitve, ki služi kot visokostandardna univerzalna rešitev za mini valj za živilsko, farmacevtsko, elektronsko opremo in opremo za avtomatizacijo v težkih okoljih.
