Kratek mini valj iz nerjavečega jekla serije CM3 | Nova generacija ultrakompaktnega pnevmatskega cilindra

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

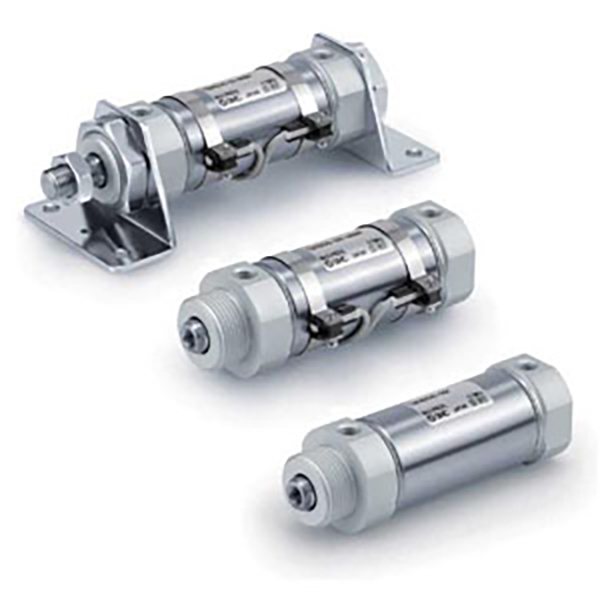

     Serija SOLH CM3/CDM3 je mini valj iz nerjavečega jekla kratkega tipa nove generacije, optimiziran kot nadgrajena zamenjava za tradicionalno serijo CM2. Zajema velikosti izvrtin od φ20 do φ40, z največjim zmanjšanjem skupne dolžine za 29 mm in 21 % lažjo težo v primerjavi s CM2. Z ultrakompaktnim ohišjem, celotno konstrukcijo iz nerjavečega jekla 304, delovanjem brez olja in 4-potno zasnovo cevi se popolnoma prilagaja prostorsko omejenim, vlažnim, šibkim kislinam in alkalijam ter čistim delovnim pogojem. Pogosto se uporablja v živilski, medicinski, elektronski in embalažni industriji za srednje obremenjene naloge natančnega linearnega gibanja.

  1.1 Standardna in vrhunska materialna konstrukcija

     Popolnoma skladen z zamenljivimi standardi JIS B 8356. Celotna cev cilindra, batnica in končni pokrovi so izdelani iz visokokakovostnega nerjavečega jekla 304, kar zagotavlja odlično odpornost proti rji in koroziji. Stabilno deluje v vlažnih okoljih, delovnih pogojih šibke kisline/šibke alkalije in čistih proizvodnih delavnicah z močno okoljsko prilagodljivostjo.

  1.2 Integrirana ultrakompaktna struktura

     S sprejetjem zaklepanja navoja končnega pokrova in integrirane strukture cilindrične cevi je celotna velikost močno zmanjšana. Inovativna 4-smerna zasnova cevi (90° interval) zagotavlja izjemno visoko svobodo pri montaži, rešuje dilemo namestitve ozkega prostora za opremo in uresničuje prilagodljivo postavitev avtomatiziranih postaj.

  1.3 Raznovrstne vrste gibanja za popolno pokritost scenarija

     • Dvojno delujoč (CM3B) : izmenično gibanje dovoda zraka na dveh koncih, najbolj univerzalna vrsta za standardno avtomatizirano linearno vožnjo.

     • Enojno delovanje (CM3S/T) : S = povratna vzmet, T = podaljšana vzmet; samodejna ponastavitev po izklopu za varnostne prednostne scenarije.

     • Dvojna palica (CM3W) : Izhod palice z dvojnim koncem, sinhrono stabilno gibanje in podvojen učinkovit hod za posebne mehanizme povezovanja.

     • Nevrtljiva palica (CM3K) : Šesterokotna protizvojna batnica, ničelna rotacija med delovanjem za zahteve po visoko natančnem pozicioniranju.

  1.4 Vrhunsko tesnjenje in dolga življenjska doba

     Cilinder, opremljen z dvosmernim tesnilnim obročem z nizkim trenjem in vgrajenim utorom za shranjevanje olja, odlikuje ultra nizek začetni tlak in stabilno delovanje. Standardna zasnova mazanja brez olja ustreza standardom čiste industrije. Optimizirana struktura, odporna proti obrabi, zagotavlja življenjsko dobo več kot 8 milijonov ciklov, kar močno zmanjša pogostost vzdrževanja opreme.

  1.5 Prilagodljiva konfiguracija pufra in indukcije

     Standardni gumijasti blažilnik za osnovno blaženje udarcev in zmanjšanje hrupa; izbirni zračni blažilnik tipa A za pogosto delovanje pri visokih hitrostih za odpravo končnega udarca. Model CDM3 je opremljen z vgrajenim magnetnim obročem, združljivim z magnetnimi stikali serije M9B/A93/Z73 za povratne informacije o položaju v realnem času in samodejno krmiljenje povezave PLC; Nemagnetna različica CM3 za preprosto ciklično gibanje.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

  1. Tipična struktura modela: CDM3B25-100Z

 2. Primeri standardnega naročila

     • Magnetni dvojno delujoči model: CDM3B32-50Z (izvrtina φ32, gib 50 mm, vgrajen magnetni obroč, dvojno delovanje)

     • Model povratne vzmeti z enojnim delovanjem: CDM3S20-25Z (izvrtina φ20, gib 25 mm, ponastavitev vzmeti)

     • Nerotacijski natančni model: CDM3K40-100Z (izvrtina φ40, gib 100 mm, šesterokotna protitorzijska palica)

3. Osnovni tehnični parametri (standardni tip)

4. Teoretični podatki o potisku in napetosti 0,5 MPa

 4.1 Tabela potiska in napetosti z dvojnim delovanjem (CM3B).

  4.2 Tabela zmogljivosti enosmernega delovanja (CM3S povratna vzmet).

5. Vrste namestitve in izpeljani modeli

  5.1 Različni načini namestitve

     • B Osnovni tip: Neposredna namestitev prek navoja končnega pokrova, najbolj univerzalen in stroškovno učinkovit način pritrditve.

     • L Nosilec za noge: Pritrjen z aksialnim nožnim nosilcem za stabilno vodoravno namestitev.

     • F/G prirobnični nosilec: Namestitev stranske prirobnice na strani palice/brez palice za navpično fiksno pozicioniranje.

     • C/D Clevis Mount: Povezava z enojnim zatičem/dvojno zatičem za scenarije nihanja in povezovanja.

     • E Držalo za roglje: Struktura stranskih rogljev brez drogov za prilagodljivo nihanje.

  5.2 Osnovna izvedena serija

     • CDM3B: Magnetni dvojno delujoči tip (standardni glavni model)

     • CDM3S/T: Magnetni tip z enojnim delovanjem (povratna vzmet / podaljšana vzmet)

     • CDM3W: Magnetna dvojna palica z dvojnim delovanjem

     • CDM3K: Magnetna nerotacijska šesterokotna palica

     • CDM3R: Neposredna ultra-tanka vrsta namestitve za ekstremno prostorsko omejene postaje

6. Primerjava izbire CM3 proti CM2

7. Vodnik za hitro izbiro v 3 korakih

     1. Izbira izvrtine: Potrdite velikost izvrtine glede na dejansko težo tovora, prihranite najmanj 50 % varnostne rezerve. Dajte prednost seriji CM3 za srednje močne, čiste in proti koroziji odporne delovne pogoje.

     2. Izbira kapi: Dejanski delovni hod plus 10~20 mm varnostne rezerve. Upoštevajte standardna pravila giba: dvojno delovanje ≤300 mm, enojno delovanje ≤100 mm.

     3. Funkcionalna konfiguracija: izberite B za konvencionalno dvojno delujoče povratno gibanje; S za varnostne scenarije ponastavitve vzmeti z enojnim delovanjem; K za visoko natančne zahteve proti torzijskemu pozicioniranju.

Povzetek v enem stavku

     Kratek mini cilinder iz nerjavečega jekla nove generacije SOLH CM3 ima izjemno kompaktno lahko ohišje, popolno odpornost proti koroziji 304 iz nerjavečega jekla, dolgo življenjsko dobo brez olja in raznolike načine namestitve, ki zagotavljajo visoko stabilnost in prostorsko varčne rešitve linearnega gibanja srednjega potiska za opremo za čisto avtomatizacijo hrane, medicine, elektronike in embalaže.
