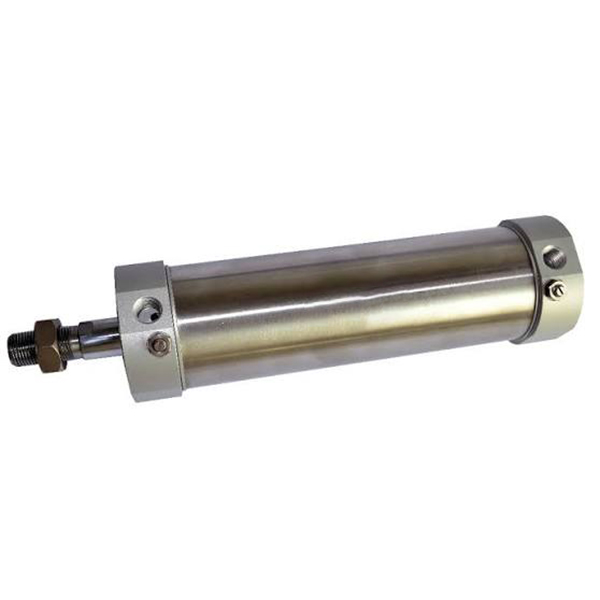

Mini valj iz nerjavečega jekla serije MG | Standardni JIS pnevmatski cilinder, odporen proti koroziji

Blagovna znamka: SOLH by Richge Technology

1. Pregled izdelka in osnovne strukturne značilnosti

     Serija SOLH MG je vzdržljiv mini pnevmatski cilinder iz polnega nerjavečega jekla, izdelan v skladu z industrijskimi standardi JIS. Pokriva razpon izvrtin od φ20 do φ63 mm, umeščen med ekonomično serijo MA in vrhunsko serijo CM2. Odlikuje ga odlična odpornost proti koroziji, odpornost proti tresljajem in izjemno dolga življenjska doba ter zagotavlja izjemno stroškovno učinkovitost. Popolnoma zamenljiv s serijo SMC CM2/CM3, se široko uporablja v scenarijih avtomatizacije srednjega in visokega standarda, vključno s hrano, farmacevtskimi izdelki, embalažo, elektroniko, vlažnimi in šibko kislinsko-bazičnimi delovnimi okolji.

  1.1 Standard JIS in visoka zamenljivost

     Strogo izdelan po specifikacijah standarda JIS z enotnimi montažnimi dimenzijami in standardi vmesnika. Dosega popolno dimenzijsko in strukturno zamenljivost z jeklenkami serije SMC CM2 in CM3, ki podpirajo zamenjavo brez modifikacije, serijsko nadgradnjo opreme in standardizirano avtomatizirano usklajevanje linij.

  1.2 Popolna protikorozijska struktura iz nerjavečega jekla

     Prevzem cevi cilindra in batnice vrhunskega nerjavečega jekla SUS304, ki se ujemajo s končnimi pokrovi iz visoko trdne aluminijeve zlitine. Vgrajena struktura materiala zagotavlja odlično odpornost proti rji, proti koroziji in tlaku, stabilno prilagajanje težkim delovnim pogojem, kot so visoka vlažnost, prah, šibke kisline in šibke alkalije, kar daleč presega običajne varčne jeklenke glede okoljske prilagodljivosti.

  1.3 Struktura trdne inkapsulacije z zakovicami

     Sprejetje profesionalne tehnologije za inkapsulacijo valjanja zakovice za integracijo stiskanja končnega pokrova in cevi cilindra. Celotna struktura je tesna in trdna z močno odpornostjo na vibracije in udarce, s čimer se izogiba ohlapnim povezavam med dolgotrajnim visokofrekvenčnim delovanjem. Poenostavljena okrogla ravna oblika ima preprosto strukturo in priročno dnevno vzdrževanje, kar zmanjšuje stroške delovanja in vzdrževanja.

  1.4 Raznovrstno gibanje in funkcionalne izpeljanke

     • MG dvojno delovanje: izmenično gibanje dovoda zraka na dveh koncih, najbolj univerzalna standardna vrsta za konvencionalno linearno avtomatizacijo.

     • MSG z enojnim delovanjem (Push Out): Iztisna vzmetna struktura, samodejni razteg po izpadu električne energije za mehanizme varnostne ponastavitve.

     • MTG z enojnim delovanjem (potegnite nazaj): Vzmetna povratna struktura, samodejni umik po izpadu električne energije za varovalne scenarije pozicioniranja.

     • Dvojna palica MGD: Izhodna batnica z dvojnim koncem, ki omogoča sinhrono gibanje in podvojen efektivni hod za natančen sinhronski prenos.

     • MGC nastavljiva blazina: Dvojno delujoč z dvojnim nastavljivim zračnim blažilnikom, ki učinkovito zmanjšuje hrup in udarce za ciklično delovanje pri visokih hitrostih.

     • MGCD dvojna blazina za palice: Struktura z dvojno palico, opremljena z nastavljivim zračnim blažilnikom, ki združuje sinhrono delovanje in stabilno delovanje pri visoki hitrosti.

  1.5  Zanesljiv blažilnik in tesnilni sistem z nizkim trenjem

     Standardno opremljen z visokokakovostno gumijasto podlogo proti trku za osnovno blaženje in zmanjšanje hrupa; Nadgrajeni modeli MGC/MGCD podpirajo dvojno ročno nastavljivo zračno blazino, ki se popolnoma prilagaja delovnim pogojem pri visokih hitrostih in težkih obremenitvah. Z dvosmernim kompozitnim tesnilom posebne oblike z vgrajenim utorom za shranjevanje olja se valj ponaša z izjemno nizkim začetnim tlakom, stabilnim delovanjem brez olja in življenjsko dobo več kot 8 milijonov ciklov.

  1.6  Celotna serija vgrajene magnetne indukcije

     Celotna serija MG je opremljena z vgrajenim magnetnim obročem (standardna koda S, ni odstranljiv), združljiv z magnetnimi stikali serije Airtac CS1-G in SMC M9B. Podpira natančno zaznavanje položaja bata v realnem času in povezavo električnega signala, kar omogoča avtomatizirano pozicioniranje cikla in inteligentno spremljanje opreme.

2. Dokončajte pravila za poimenovanje modelov in primere naročil

 1. Tipična struktura modela: MG25-100S-CM-FA

 2. Primeri standardnega naročila

     • Standardni dvojno delujoči magnetni model: MG32-75S-CM (32 mm izvrtina, 75 mm giba, okrogel rep, vgrajen magnetni obroč)

     • Dvojno delujoči model z nastavljivo blazino: MGC40-100S-CA (40 mm izvrtina, 100 mm giba, vrtljivi rep, nastavljiva zračna blazina)

     • Model povratne vzmeti z enojnim delovanjem: MTG20-50S-U (20 mm izvrtina, 50 mm giba, ploski rep, ponastavitev z enojnim delovanjem)

3. Osnovni tehnični parametri (standardni tip)

4. Referenčna tabela teoretičnega potiska in napetosti 0,5 MPa (enojna palica)

  4.1 Podatki o zmogljivosti dvodelujočega (MG).

  4.2 Podatki o zmogljivosti enosmernega delovanja (MTG z vzmetnim povratkom).

5. Montažne oblike in izpeljani modeli

  5.1 Raznovrstni univerzalni načini pritrditve

     • CM okrogel rep: Standardna ravna montaža, najbolj univerzalna vrsta za konvencionalno fiksno linearno delovanje

     • CA Swing Tail: Struktura vrtljivega repa, posebej prilagojena za nihanje in obračanje mehanskih mehanizmov

     • U Flat Tail: Kompaktna zasnova z ravnim repom, primerna za ultra tanek in ozek prostor za namestitev

     • FA/FB sprednja/zadnja prirobnica: Pritrditev s sprednjo in zadnjo ploščato prirobnico, stabilna navpična namestitev za pozicioniranje težke obremenitve

     • Nosilec za noge LB: Aksialna pritrditev podnožja, priročna bočna namestitev in postavitev opreme

     • Dvojni ušesni nosilec SDB: Struktura dvojnega tečaja, prilagodljivo nihanje za posebne scenarije povezav

  5.2 Osnovna izvedena serija

     • MG standardno dvojno delovanje: Univerzalni magnetno opremljen model za splošno avtomatizacijo srednjega standarda

     • MSG/MTG z enojnim delovanjem: Tipi vzmetne potisne/povratne vzmeti za varnostno ponastavitev in zaščitno pozicioniranje

     • Dvojna palica MGD: Dual-end sinhrona izhodna struktura, dvojni hod in izboljšanje stabilnosti delovanja

     • MGC nastavljiva blazina: Nadgrajena struktura zračnega blažilnika, prednostna za pogosto ciklično delovanje pri visokih hitrostih

     • MGCD dvojna blazina za palice: Vključuje sinhronizacijo dvojne palice in nastavljiv blažilnik za visoko natančno opremo za visoke hitrosti

6. Primerjava izbire MG proti MA proti CM2

7. Vodnik za hitro izbiro v 3 korakih

     1. Izbira izvrtine: Izberite ustrezno velikost izvrtine glede na dejansko težo tovora, prihranite več kot 50 % varnostne rezerve. Dajte prednost seriji MG za srednje visoke obremenitve in delovne pogoje, odporne proti koroziji.

     2. Izbira kapi: Dejanski delovni hod plus 10~20 mm varnostne rezerve; upoštevajte standardne omejitve giba: dvojno delujoče ≤500 mm, enojno delujoče ≤150 mm.

     3. Funkcionalna konfiguracija: Izberite MG za standardno dvojno delujoče, MTG za enostransko delujočo povratno vzmet, MGC za visoko hitrostno nastavljivo blazino. Celotna serija je predhodno opremljena z magnetnimi obroči, združljivimi z magnetnimi stikali CS1-G in M9B za zaznavanje položaja.

Povzetek v enem stavku

     Standardni mini cilinder iz nerjavečega jekla SOLH MG JIS združuje visoko korozijsko odpornost, dolgo življenjsko dobo in stroškovno učinkovitost z raznolikimi možnostmi gibanja in namestitve ter služi kot optimalna pnevmatska rešitev srednjega razreda za hrano, farmacevtsko opremo, opremo za avtomatizacijo pakiranja in vlažnega okolja.
