Mini valj iz nerjavečega jekla serije CJ2K｜Nevrtljiva palica

Znamka: SOLH by Richge Technology

Pregled izdelka

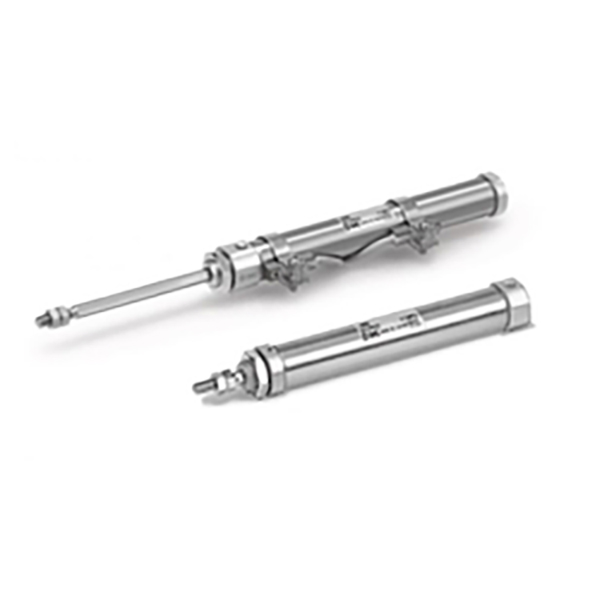

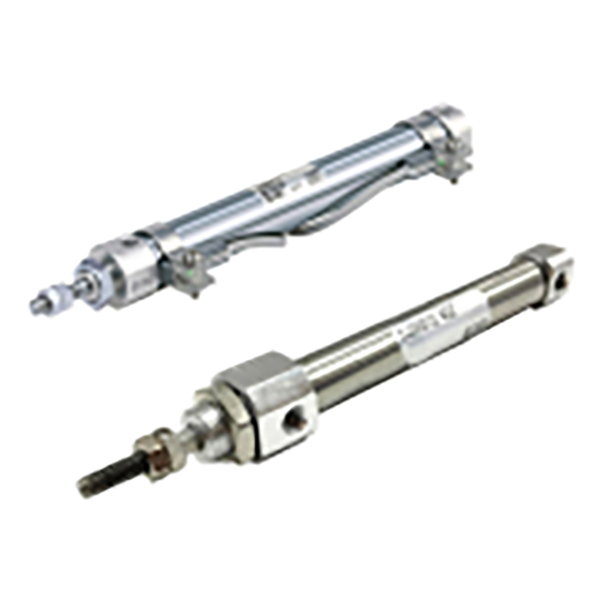

     Serija SOLH CJ2K je mini valj iz nerjavečega jekla brez vrtljive palice, ki izhaja iz družine mini cilindrov CJ2. Osnovna značilnost: šesterokotna batnica proti vrtenju, integrirana z notranjo vodilno strukturo, ki preprečuje vrtenje batnice med iztegovanjem in umikanjem. Idealno za natančne postaje, kjer mora končno vpenjalo ohraniti fiksen kotni položaj. Uporabljen je sod iz nerjavečega jekla 304, kompakten in lahek. Podpira tri načine delovanja: dvojno delujoča, enostransko delujoča povratna vzmet, enostransko delujoča raztegnjena vzmet. Velikosti izvrtin: Φ10, Φ16. Popolnoma dimenzijsko zamenljiv z uvoženim originalnim CJ2K. Izbirni vgrajen magnetni obroč, združljiv z magnetnimi stikali M9BW. Široko uporabljen pri majhni avtomatizaciji, opremi 3C, natančnih orodjih in aplikacijah za potiskanje šablon.

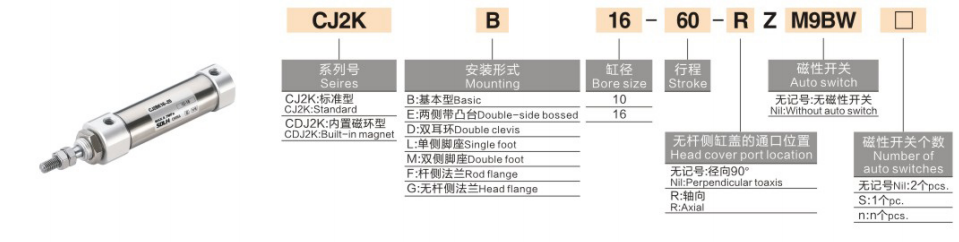

Popolna razlaga kodiranja modela

   1. Primer modela: CJ2KB10-30SZ-M9BW-B

   2. Primer naročanja

    CJ2KB10-30SZ-M9BW

     -- Nerotacijski mini cilinder, osnovna montaža, izvrtina 10, hod 30, povratna vzmet z enojnim delovanjem, vgrajen magnetni obroč, opremljen z magnetnim stikalom M9BW.

Osnovna struktura in prednosti delovanja

   1. Mehanska zaščita proti vrtenju s šesterokotno batnico (Core Advantage)

     -- Batnica s šesterokotnim prerezom, usklajena s sprednjo vodilno pušo za omejevanje obodne rotacije.

     -- Natančnost proti vrtenju: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Rešite težave z odklonom, ki nastanejo zaradi prostega zvijanja navadne okrogle batnice med recipročnim gibanjem.

   2. Cev iz nerjavečega jekla 304, kompaktne ozke oblike

     -- odpornost proti rji in odpornost na vlago; cilindrična struktura prihrani prostor za namestitev znotraj kompaktnih omaric za opremo.

   3. Na voljo je več načinov delovanja

     -- Dvojno delujoč: dovod zraka na obeh straneh, stabilen potisk, prednostno za neprekinjeno množično proizvodnjo

     -- S Povratna vzmet: Podaljšanje, ko je pod napetostjo, samodejno umik po izgubi moči

     -- T Razteg vzmeti: umaknitev, ko je pod napetostjo, samodejno iztegovanje po izgubi moči za izpolnjevanje zahtev glede varnostne ponastavitve

   4. Raznolike možnosti namestitve

     -- Osnovni tip, nastavek za nogo L, prirobnica F, dvojna zaponka D. Podpira navpično, vodoravno in obrnjeno montažo.

   5. Delovanje brez olja

     -- Vnaprej premazana dolgotrajna mast v notranjosti, združljiva s suhim stisnjenim zrakom brez olja za stabilno dolgotrajno delovanje.

   6. Izbirno magnetno zaznavanje položaja

     -- Različica Z, opremljena z vgrajenim magnetom, sodeluje s stikalom M9BW za pošiljanje signala na mestu za podaljšanje/navijanje v PLC za samodejno krmiljenje zapore.

   7. Standardna gumijasta blazina

     -- Vgrajene gumijaste podloge na obeh koncih za blaženje udarca bata in zmanjšanje hrupa pri delovanju.

Standardne tehnične specifikacije

   1. Teoretični izhodni potisk pri 0,5 MPa (N)

Primerjava izbire: CJ2K nerotacijska VS Standardna okrogla palica CJ2

    1. ✅ Pod temi delovnimi pogoji dajte prednost CJ2K

     -- Ploščate šablone, prestavne vilice ali pozicionirni zatiči, nameščeni na koncu palice, upogibanje bremena je prepovedano;

     -- Majhna orodja za indeksiranje, potiskanje obdelovancev znotraj vodilnih utorov;

     -- Linearno podajanje kamer in inšpekcijskih napeljav, ki zahtevajo stalni kot;

     -- Ploščate spone, povezane z batnico, bo torzija povzročila zagozditev materiala ali napako pri pozicioniranju.

   2. ❌ Standardni sprejemljivi scenariji CJ2

     -- Enostaven izmet, potiskanje okroglih obdelovancev, brez kotne omejitve obremenitve, stroškovna prednost.

Vodnik za izbiro v 3 korakih

   1. Potrdite zahtevo proti zvijanju

     -- Ploščato/kvadratno vpenjalo z utorom za pozicioniranje → Izbrati morate nerotacijsko različico CJ2K.

   2. Izberite način delovanja

     -- Neprekinjeno povratno gibanje in največji potisk → Dvojno delujoč (brez pripone S/T)

     -- Podaljšanje z zrakom, samodejno umik po izklopu → S povratna vzmet

     -- Umik z zrakom, samodejni izmet po izklopu → T vzmet iztegnjena

   3. Konfigurirajte senzor in namestitev

     -- Zahtevana povratna informacija o položaju PLC: dodajte pripono Z (vgrajen magnet) + magnetno stikalo M9BW

     -- Izbira montaže: Prirobnica F za čelno montažo; Noga L za pritrditev na stranski okvir; Dvojna sponka D za vrtljivo nihanje

Tipični scenariji uporabe

     -- 3C Avtomatizacija: potiskanje ploščatega tiskanega vezja, pozicioniranje konektorjev v reže

     -- Oprema za optično pregledovanje: linearno podajanje kamere s fiksnim kotom zaznavanja

     -- Majhna orodja in vpenjala: izmet ravnega obdelovanca, dovajanje materiala v vodilne reže

     -- Stroji za pakiranje: pozicioniranje ploščatega kartona, potiskanje majhnih etiket

     -- Laboratorijska avtomatizacija in vlažne delavnice (sod proti rjavenju iz nerjavečega jekla)

Referenca standardnega pnevmatskega vezja

   1. Dvojno delujoče potisno vezje

     -- Mazalec regulatorja zračnega filtra AFC → 4V210-06 5/2 elektromagnetni ventil → PU4 cev → CJ2KB16-60Z-M9BW

   2. Enodelujoče vzmetno ponastavitveno vezje

     -- Regulator tlaka AR → 3V210 3/2 elektromagnetni ventil → CJ2KB10-30SZ

Previdnostni ukrepi za uporabo

     -- Izogibajte se čezmerni radialni stranski obremenitvi batnice. Bočna sila pospeši obrabo vodilne puše in zmanjša natančnost proti vrtenju.

     -- Namestite končno obremenitev koaksialno, da zmanjšate torzijski moment.

     -- Namestite zračni filter AF navzgor, da preprečite zagozditev prahu v vodilni sklop.

     -- Izogibajte se dolgotrajnemu hitremu delovanju pod polnim tlakom 0,7 MPa; v celoti izkoristite gumijasto blazino.

     -- Različica tesnila s fluorovo gumo, ki jo je mogoče prilagoditi za močno kislinsko in alkalno jedko okolje.

Povzetek v enem stavku

     Nerotacijski šesterokotni palični mini cilinder iz nerjavečega jekla SOLH CJ2K zagotavlja natančno linearno gibanje proti zasuku, na voljo v različicah z dvojnim/enojnim delovanjem z več slogi namestitve, združljiv z magnetnimi stikali M9BW, popolnim aktuatorjem za testiranje 3C, optičnim pregledom in postajami za natančno pozicioniranje šablon, kjer je kotno odstopanje prepovedano.
