Mini valj iz nerjavečega jekla serije MA (gospodarski splošni tip)

Znamka: SOLH by Richge Technology

Pregled izdelka

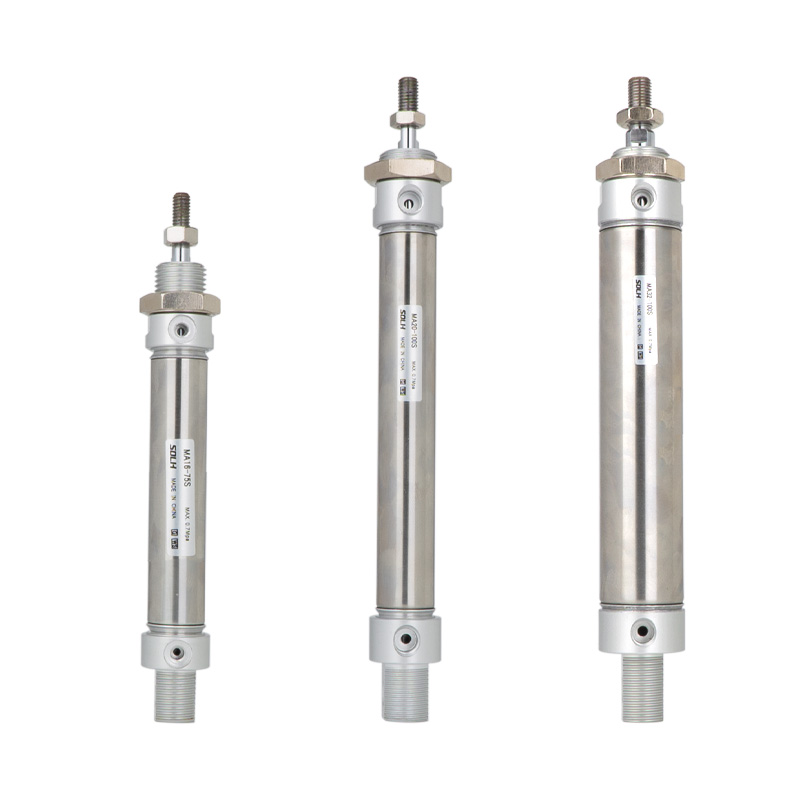

     Ekonomičen mini valj iz nerjavečega jekla serije SOLH MA, velikost izvrtine φ16/20/25/32/40/50/63 mm. Zamenljiv s serijo SMC CM2/CM3. Visoka stroškovna učinkovitost, zrela struktura, univerzalne montažne mere in odpornost proti koroziji. Široka uporaba v lahki industriji, elektroniki, embalaži, hrani in majhni opremi za avtomatizacijo za lahke in srednje obremenitve, proračunsko občutljive, čiste ali vlažne delovne pogoje.

Osnovna struktura in značilnosti oblikovanja

   1. Standard: interni standard podjetja, zelo zamenljiv s SMC CM2/CM3.

   2. Material: sod in batnica iz nerjavečega jekla 304, končne kapice iz aluminijeve zlitine, odporne proti rji za vlažna, šibka kislina, šibke alkalije in čisto okolje.

   3. Struktura: končna kapica in priključek za cev, stabilna struktura in konkurenčni stroški, ravna cilindrična oblika za enostavno vzdrževanje.

   4. Različice delovanja

     -- MA z dvojnim delovanjem: dovod zraka na obeh koncih, najpogostejši standardni model

     -- Podaljšanje vzmeti z enojnim delovanjem MSA: Samodejno se podaljšuje, ko zrak prekine

     -- MTA povratna vzmet z enojnim delovanjem: samodejno se umakne, ko je zrak prekinjen

     -- Dvojna palica MAD: palica podaljšana na obeh straneh, sinhrono gibanje, podvojen efektivni udarec

     -- Nastavljiv hod MAJ: dvojno delovanje s fino nastavitvijo giba za natančno pozicioniranje

   5. Blazina: standardna gumijasta podloga proti trku; Dodatna nastavljiva zračna blazina MAC za zmanjšanje udarca in hrupa pri hitrem gibanju.

   6. Tesnjenje: posebno dvosmerno tesnilo z utorom za shranjevanje olja, nizek zagonski tlak, delovanje brez olja, življenjska doba ≥5 milijonov ciklov.

   7. Zaznavanje položaja: vsi modeli imajo vgrajen magnetni obroč (pripona S), združljiv z magnetnimi stikali AirTAC CS1-G ali SMC M9B za povratno informacijo o položaju bata.

Celotno pravilo kodiranja modela

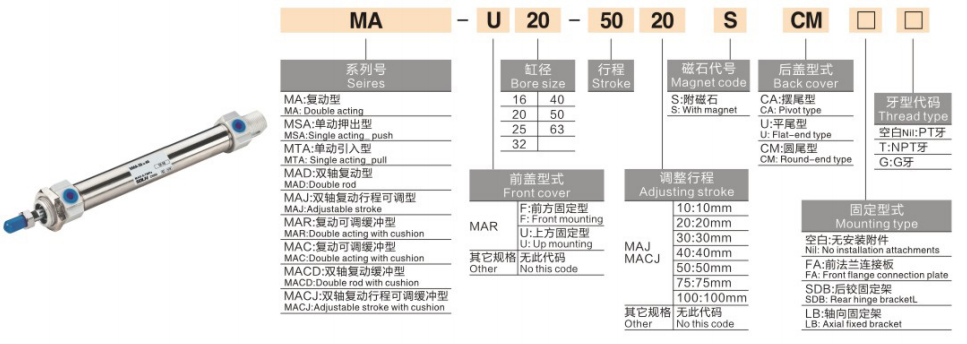

   1. Primer modela: MA25-100S-CM-FA

Referenčni primeri standardnega naročila

     -- MA32-75S-CM：Vrtina32, hod75, dvojno delujoč, cilindrični rep, vgrajen magnet

     -- MTA20-50S-U: vrtina 20, gib 50, povratna vzmet z enojnim delovanjem, ploščati rep

     -- MAJ40-100S-CA：Vrtina 40, gib 100, nastavljiv hod, rep z zaklepom

Univerzalne tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,5 MPa (enotna palica, enota: N)

   1. Dvojno delujoči MA

   2. Enodelujoči MTA (povratna vzmet @0,5 MPa)

Montažne oblike in izpeljani modeli

   1. Zadnji rep in možnosti namestitve

     -- Cilindrični rep CM: standardna ravna montaža (najbolj priljubljena)

     -- CA Clevis rep: zadaj na tečajih za nihajni mehanizem

     -- U Ploščati rep: namestitev v ravnini za omejen aksialni prostor

     -- FA/FB prirobnica: pritrditev sprednje/zadnje prirobnične plošče

     -- Nožni nosilec LB: namestitev stranskega aksialnega nosilca

     -- SDB Dvojna sponka: Zgibna povezava za nihajno gibanje

   2. Glavne izpeljane različice

     -- MA: standardno dvojno delovanje z vgrajenim magnetom

     -- MSA/MTA: enosmerno delujoča vzmet podaljšana/povratna vzmet

     -- MAD: Dvojna palica z dvojnim delovanjem

     -- MAJ: nastavljiv hod, dvojno delujoč

     -- MAC: Dvojno delujoč z nastavljivo zračno blazino

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte zahtevani potisk in vodoravno obremenitev, rezerva ≥50 % varnostne rezerve; izberite MA prednostno za lahke in srednje obremenjene ter stroškovno občutljive projekte.

   2. Potrditev giba: dodajte dodatnih 10 ~ 20 mm hoda; Največji hod: dvojno delujoč ≤500 mm, enojno delujoč ≤100 mm.

   3. Ujemanje konfiguracije

     -- Delovanje: Dvojno delujoče → MA; povratna vzmet z enosmernim delovanjem → MTA; natančna nastavitev giba → MAJ

     -- Blazina: izberite nastavljivo zračno blazino MAC pri hitrosti teka >500 mm/s

     -- Povratne informacije o položaju: vsi modeli, opremljeni z vgrajenim magnetom, se ujemajo z magnetnimi stikali CS1-G / M9B

Povzetek v enem stavku

     Ekonomičen mini cilinder iz nerjavečega jekla SOLH MA je zamenljiv s serijo SMC CM2/CM3, ponuja številne različice in več možnosti namestitve, stroškovno učinkovit linearni aktuator za avtomatizacijo lahkih in srednjih obremenitev, proizvodne linije za pakiranje, hrano in elektroniko.
