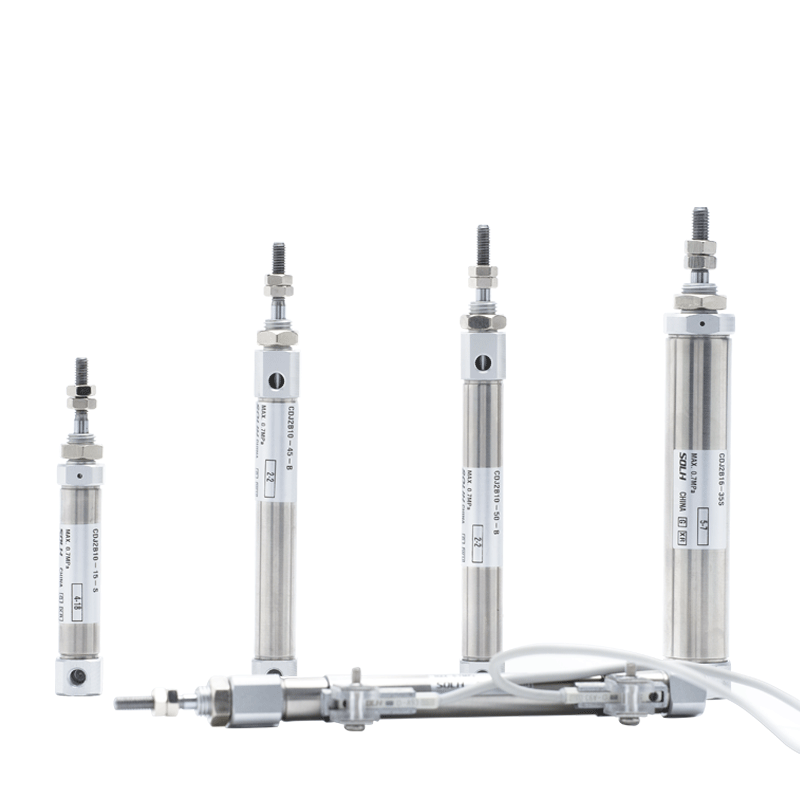

Mini valj iz nerjavečega jekla serije CDJ2 (dvojno/enojno delovanje)

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH CDJ2 je mini valj iz nerjavečega jekla, opremljen z magnetnim obročem, ki je v celoti zamenljiv s serijo SMC CJ2. Velikosti izvrtin: φ6 / 10 / 16 mm. Izjemne lastnosti: ultrakompaktna oblika, lahka konstrukcija, odpornost proti koroziji in stabilno visokohitrostno visokofrekvenčno delovanje. Pogosto se uporablja v elektroniki, medicini, predelavi hrane in postajah za natančno avtomatizacijo v zaprtem prostoru; glavni miniaturni linearni aktuator.

Osnovna struktura in značilnosti oblikovanja

   1. Standardna specifikacija: Ujema se z dimenzijskim standardom mini cilindrov SMC (ki ni standard ISO), univerzalnimi montažnimi dimenzijami v industriji.

   2. Material: sod in batnica iz nerjavečega jekla 304, odporen proti rji in koroziji, primeren za vlažna, šibka kislina, šibka alkalija in čista proizvodna okolja.

   3. Zgradba: Ravni okrogel sod, nagubani končni pokrovi, dizajn brez ojnic, izjemno majhen volumen. CDJ2-16×100 samo pribl. 120 g.

   4. Različice delovanja

      -- CDJ2B z dvojnim delovanjem: dovod zraka na obeh koncih, univerzalni standardni model

      -- CDJ2E enojno delovanje: povratna vzmet; CDJ2ET: Podaljšanje vzmeti

     -- CDJ2KB Ne vrti se: šesterokotna batnica za preprečevanje zvijanja in natančno pozicioniranje

   5. Blazina: standardna gumijasta blazina; zračna blazina (pripona Z) neobvezna za uporabo pri visokih hitrostih za zmanjšanje udarca in hrupa.

   6. Tesnjenje: Tesnilo z nizkim trenjem z utorom rezervoarja za olje. Nizek začetni tlak (0,06MPa), delovanje brez olja, življenjska doba ≥5 milijonov ciklov.

   7. Zaznavanje položaja: Vgrajen magnetni obroč, združljiv z magnetnimi stikali serije M9B / A93 / Z73 za nadzor položaja bata.

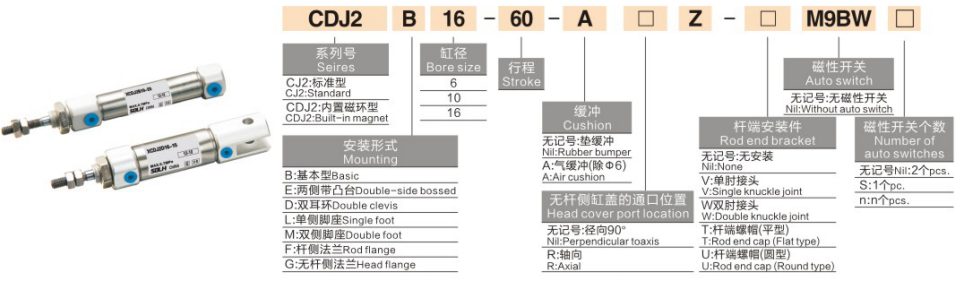

Celotno pravilo kodiranja modela

   1. Primer modela: CDJ2B16-50Z-B

   2. Referenčni primeri standardnega naročila

     -- CDJ2B10-30-B: vrtina 10, hod 30, dvojno delovanje, gumijasta blazina, opremljen z magnetom

     -- CDJ2E6-15-B: Vrtina 6, gib 15, povratna vzmet z enojnim delovanjem

     -- CDJ2KB16-50-B: izvrtina 16, gib 50, šesterokotna batnica brez vrtenja

Univerzalne osnovne tehnične specifikacije

Teoretični potisk in vlečna sila pri 0,5 MPa (enotna palica, enota: N)

   1. Dvojno delujoči CDJ2B

   2. CDJ2E z enojnim delovanjem (povratna vzmet @0,5 MPa)

Montažne oblike in izpeljani modeli

   1. Montažni pribor

     -- B Osnovni tip: Neposredna namestitev prek navojev na končni kapici (najbolj razširjeno)

     -- Prirobnica F: Montaža prirobnice na strani palice/na strani glave

     -- L Nosilec za noge: pritrditev z enojno nogo

     -- D Dvojna sponka: zadnja dvojna sponka (φ10/16)

     -- Nosilec E Boss: Raznostransko usmerjeni pritrdilni elementi na končnih pokrovih

   2. Glavna izvedena serija

     -- CDJ2B: standardno dvojno delovanje

     -- CDJ2E: enosmerno delujoča, uvlečna vzmet (samodejno uvlekanje po zračnem rezu)

     -- CDJ2ET: enosmerno delujoča, vzmetna raztegljiva (samodejna raztegljiva po zračnem rezu)

     -- CDJ2KB: Nevrtljiva šesterokotna batnica

     -- CDJ2RB: tanka različica z neposredno montažo brez pritrdilnih elementov

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine: Izračunajte zahtevani potisk/obremenitev, rezervirajte ≥50 % varnostne rezerve; izberite manjšo izvrtino za večjo ciklično hitrost.

   2. Potrditev giba: dodajte dodatnih 10~20 mm roba pri efektivnem hodu; Največji hod: dvojno delujoč 200 mm, enojno delujoč 100 mm.

   3. Ujemanje konfiguracije

     -- Vrsta delovanja: Dvojno delujoč → B; enostransko delujoča vzmet → E; pozicioniranje proti zvijanju → KB

     -- Blazina: delovanje pri visoki hitrosti izberite Z zračno blazino

     -- Povratne informacije o položaju: izberite model, opremljen z magnetom, in se ujema z magnetnimi stikali M9B/A93

Povzetek v enem stavku

     Mini cilinder iz nerjavečega jekla SOLH CDJ2 v obliki pisala je zamenljiv s SMC CJ2, na voljo v različicah s šesterokotno palico z dvojnim, enojnim in nerotacijskim delovanjem, gumijasta/zračna blazina je neobvezna, zasnova brez olja, odporna proti koroziji, idealen kompakten visokofrekvenčni miniaturni linearni aktuator za elektroniko, medicinsko in živilsko avtomatizirano opremo.
