KQ2D serija Branch Tee vtisni priključki

SOLH KQ2D serija Y-Type T-razcepni vtisni priključki | SMC KQ2D enakovredni pnevmatski razdelilniki 1 proti 2

Znamka: SOLH by Richge Technology | KQ2D Y-Type Pnevmatski T-priključki z enim dotikom

1. Pregled izdelka

     Serija KQ2D je vtisni priključek tipa Y za odcep T, ki spada v celotno družino pnevmatskih priključkov z enim dotikom SOLH KQ2. S pomočjo zasnove s pritiskom na povezavo brez orodja učinkovito razdeli en vir zraka v dva vzporedna zračna kroga za avtomatizacijo pnevmatskih sistemov.

     Strukturna klasifikacija: Razcepna struktura 1-in 2-out v obliki črke Y, na voljo v treh vrstah: cev Y z enakim premerom, cesarski stožčasti R navoj Y in metrični fini M navoj Y navoj.

     Material in združljivost: ohišje iz PBT visoke trdnosti, zadrževalne čeljusti iz nerjavečega jekla, tesnilni obročki iz nitrilne gume NBR. Združljivo s PU poliuretanskimi cevmi in PA najlonskimi cevmi, dvonamensko za cevovode s pozitivnim tlakom stisnjenega zraka in vakuumske podtlačne cevi.

2. Celoten seznam klasifikacij in specifikacij modela

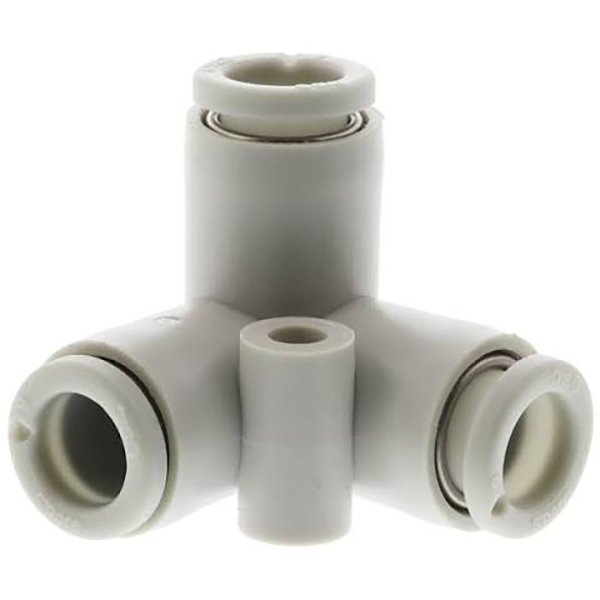

2.1 T-kratnik enakega premera Y (KQ2Dxx-00, breznavojni 3-smerni enake velikosti)

Vsa tri vrata imajo identičen premer cevi, zasnovo brez navojev za uravnoteženo porazdelitev zraka 1 proti 2 v cevovodnih sistemih enakih specifikacij.

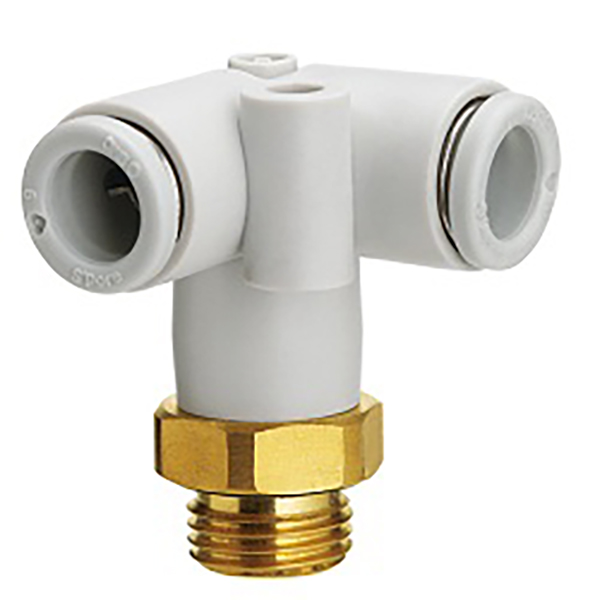

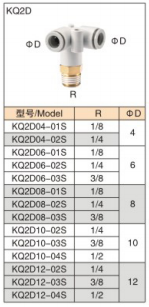

2.2 Imperial Taper Zunanji navoj R Y T-kratnik (dovod spodnjega navoja, izhodi z dvojno cevjo)

Spodnji imperialni R stožčasti zunanji navoj za dovod vira zraka, dva zgornja vzporedna vtična priključka za cevni priključek, primerna za namestitev z navojem in fiksno razvejanje vira zraka.

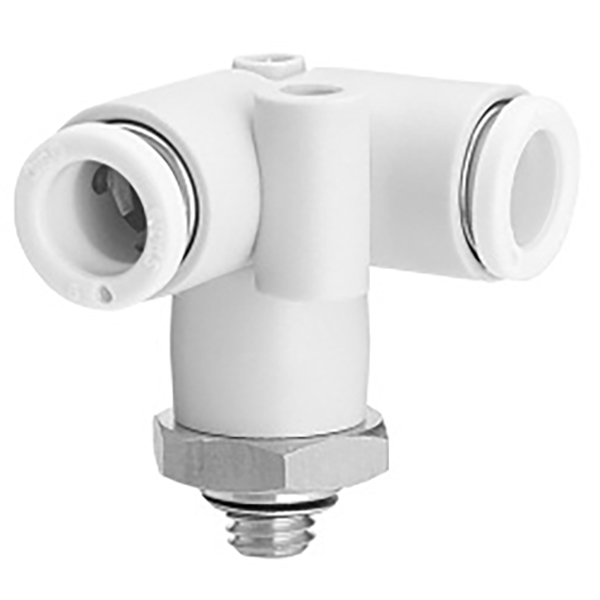

2.3 Metrični fini zunanji navoj M Y T-kratnik (spodnji dovod navoja M, izhodi z dvojno cevjo)

Spodnji natančen metrični fini zunanji navoj, kompaktna struktura za miniaturne pnevmatske module in cevovode opreme za avtomatizacijo v majhnem prostoru.

3. Tehnične specifikacije

4. Scenariji uporabe

     • Distribucija vira zraka 1 proti 2 za avtomatizirane proizvodne linije in pnevmatske tokokroge napeljave

     • Sinhroni dovod zraka z dvojnim priseskom za robotske vakuumske sisteme s končnim efektorjem

     • Vzporedna delitev cevovoda za sinhrono delovanje z dvema cilindroma

     • Kompaktna in urejena napeljava cevi za ozko prostorsko pnevmatsko opremo

5. Vodnik po izbiri: KQ2D Y-Tee proti KQ2T T-Tee

     • KQ2D majica tipa Y: Sprejema gladko bifurkacijo v obliki črke Y z dvema vzporednima izhodoma. Ima nižjo turbulenco zračnega toka in manjši padec tlaka, kar zagotavlja bolj uravnoteženo porazdelitev zračnega toka. Optimiziran za ozke prostore za namestitev in vzporedno napeljavo cevi na isti strani, popolnoma primeren za dvojne sinhrone priseske in dvocilindrične sisteme.

     • KQ2T T-Type Tee: Klasična ortogonalna struktura v obliki črke T z navpično stransko razvejanostjo. Zasnovano za standardno 90° navpično stransko preusmeritev cevovoda, idealno za običajno postavitev strojev in scenarije stranskega razvejanja glavnega cevovoda.

     • Nasvet za izbiro: IzberiKQ2D za ozke prostore in istostranske vzporedne razpršene cevi; IzberiteKQ2T za navpičen stranski izhod cevovoda in tradicionalno postavitev razvejanja pod pravim kotom.
