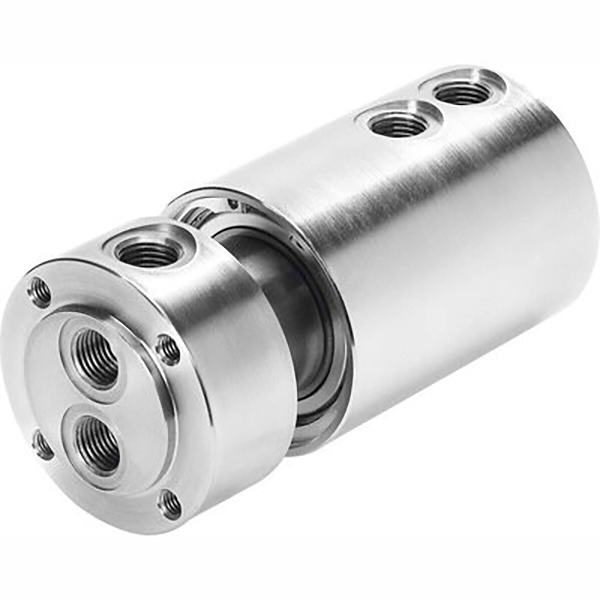

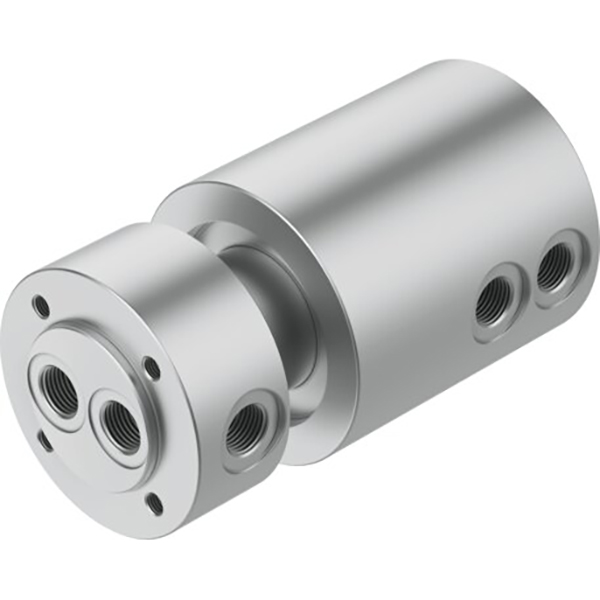

Pnevmatski rotacijski zglob serije GF

Pnevmatski rotacijski zglob serije GF | SOLIH enojni in več prehodni zračni rotacijski spoj

Znamka: SOLH by Richge Technology | 360° vrtljivi pnevmatski zračni rotacijski konektor za avtomatizacijo

1. Pregled izdelka

     Serija GF so pnevmatski rotacijski spoji z enim prehodom in več prehodi, zasnovani za neprekinjeno dovajanje stisnjenega zraka iz stacionarnega vira zraka do rotacijskih miz, zglobov robotov in vrtljivih napeljav. Preprečuje zapletanje cevi, uhajanje zraka in prehajanje zraka med vrtenjem, idealno za avtomatizirane rotacijske pnevmatske tokokroge.

2. Osnovne tehnične specifikacije (standard SOLH)

     • Delovna tekočina: Stisnjen zrak, združljiv z vakuumom

     • Delovni tlak: -0,095～1,0 MPa, dvojna uporaba za vakuum in pozitivni tlak

     • Temperatura okolja: -10～60 ℃

     • Največja hitrost vrtenja: 300 vrt/min (standardna različica)

     • Tesnilna struktura: Precizni ležaj + rotacijsko tesnilo, odporno na obrabo

     • Velikosti vrat: M5, G1/8, G1/4, G3/8, G1/2

     • Material: Telo iz aluminijeve zlitine, lahko in vzdržljivo

3. Hitri referenčni opis modela in vrat

4. Ključne lastnosti izdelka

     • 360° prosto vrtenje brez zapletanja zračne cevi

     • Nizek navor, gladko vrtenje brez povečane obremenitve motorja

     • Zanesljivo tesnjenje, preprečevanje puščanja in prezračevanje pri dolgotrajnem vrtenju

     • Neposredna povezava z nastavki z enim dotikom za enostavno namestitev

     • Dvojna funkcija za vakuum in nadtlak

     • Na voljo je več prehodov za sinhrono krmiljenje več valjev

5. Tipični scenariji uporabe

     • Rotacijske delovne mize, indeksne plošče, rotacijski cilindri

     • Robotski spoji, manipulatorji, vrtljive šablone in napeljave

     • Pakirni stroji, sitotiskalniki, pnevmatski krogi rotacijskih vrat

     • Oprema z večkrožnim istočasnim vrtljivim krmiljenjem
