Ležaj na koncu droga tipa U Fish Eye Joint

Tip U, ležaj na koncu palice, ribje oko | 360° univerzalni zglobni priključek za konec palice cilindra

Znamka: SOLH by Richge Technology | Univerzalni ležaj na koncu batnice pnevmatskega cilindra

1. Pregled izdelka

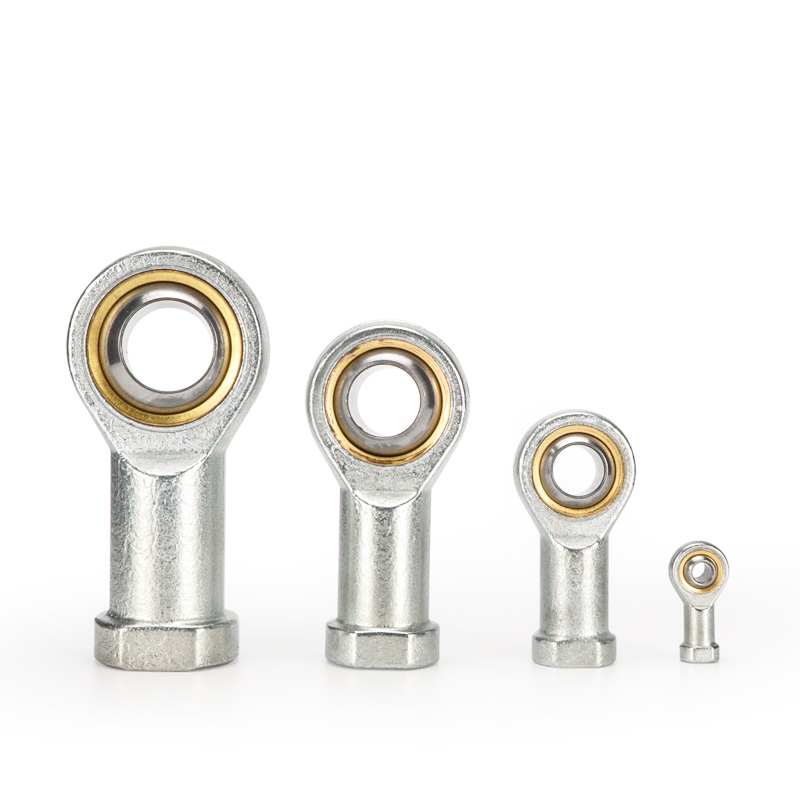

     Zgib z ribjim očesom tipa U, znan tudi kot sferični ležaj na koncu palice s pripono U, je 360° univerzalni zgibni pripomoček, nameščen na batnico cilindra. Rešuje težave z neusklajenostjo in nihanjem v več smereh ter odpravlja stransko silo, združljivo s SC, MA, MAL in drugimi standardnimi pnevmatskimi cilindri.

2. Struktura in osnovne funkcije

     • Struktura: Notranji navoj (povečna batnica) + sferični kroglični ležaj + zunanji obroč, prosto radialno in kotno nihanje.

     • Zmogljivost nihanja: ±13°~±15° univerzalno nihanje, veliko večje od ±5° I/Y priključkov za zaklep za večsmerno prilagodljivo prilagajanje.

     • Materialne možnosti

￮ Standardno: Ležajno jeklo / ogljikovo jeklo, površina kaljena s črnim oksidom ali pocinkano

￮ Odporen proti obrabi: puša iz bakrove zlitine / samomazalni tip

￮ Proti koroziji: nerjaveče jeklo 304

     • Temeljne prednosti

￮ Kompenzira koaksialno odstopanje do 2 mm in kotno odstopanje do 15°

￮ Preprečite upogibni moment in bočno silo na batnici, zaščitite tesnila cilindra

￮ Idealen za delovne pogoje pri visokih hitrostih, visokih frekvencah in ekscentričnih obremenitvah

3. Konvencija o poimenovanju modelov za glavne blagovne znamke

  1) AirTAC (splošno sprejet)

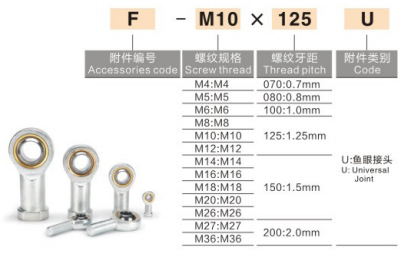

     Format: F-M navoj × korak U
     Opredelitev: F = dodatna oprema; M = specifikacija niti; U = končni ležaj palice ribje oko

     • F-M8×1,25U za valj z izvrtino 25 mm

     • F-M10×1,25U za valj z izvrtino 32 mm

     • F-M12×1,25U za valj z izvrtino 40 mm

     • F-M16×1,5U za valj z izvrtino 50/63 mm

     • F-M20×1,5U za valj z izvrtino 80/100 mm

  2) Serija SMC PHS: Format: PHS-nit, primer: PHS-10

  3) Splošno domače označevanje: SI/M12×1,25 (notranji navoj), SA/M12×1,25 (zunanji navoj)

4. Skupne specifikacije in tabela ujemanja izvrtin valja

5. Primerjava: U-tip Fish Eye proti I/Y Clevis / F Floating Joint

  Vodnik za izbiro: Velika ekscentričnost in večsmerno nihanje → U-tip; Neusklajenost in visokofrekvenčno delovanje → F-tip; Težka obremenitev pri nizki hitrosti → Y-tip; Dvojni ušesni nosilec → I-tip.

6. Navodila za namestitev

  1. Privijte notranji navoj na zunanji navoj batnice, uporabite anaerobno varovalo navojev in pravilno kontrolirajte zatezni moment.

  2. Namestite zunanjo obročasto luknjo za obremenitev gredi zatiča. Stroga koaksialna poravnava ni potrebna in dovoljena je določena ekscentričnost.

  3. Delovni tlak: ≤1,0 MPa za standardne jeklenke; delovna temperatura: -20℃ ~ +120℃.

  4. Primeren za potisno-vlečno dinamično obremenitev in visokofrekvenčno delovanje v omejenem prostoru za namestitev. Ni za neprekinjeno čisto rotacijsko gibanje.

7. Tipični scenariji uporabe

     • Oprema za avtomatizacijo, 3C elektronika, robotska prijemala

     • Visokohitrostni transportni, vtiskovalni in stiskalni mehanizmi z dolgim ​​hodom

     • Oprema s slabo koaksialnostjo, močnimi vibracijami in ekscentrično obremenitvijo
