Tip I z enojnim zaklepnim zglobom za konec palice cilindra

Tip I z enojnim zaklepnim zglobom za konec palice cilindra | Pnevmatski cilinder I Clevis konektor

Znamka: SOLH by Richge Technology | Standardni priključek z enojnim ušesom na koncu batnice cilindra

1. Pregled izdelka

     Spoj tipa I, znan tudi kot konektor z enojnim ušesom / U-sponko batnice cilindra, se uporablja za zgibno povezavo med batnico cilindra in bremeni. Omogoča ±5° nihanje znotraj ene ravnine. Zaradi preproste namestitve in odlične odpornosti na napetost in stiskanje je najpogostejši končni priključek za standardne pnevmatske cilindre.

2. Struktura in ključne značilnosti

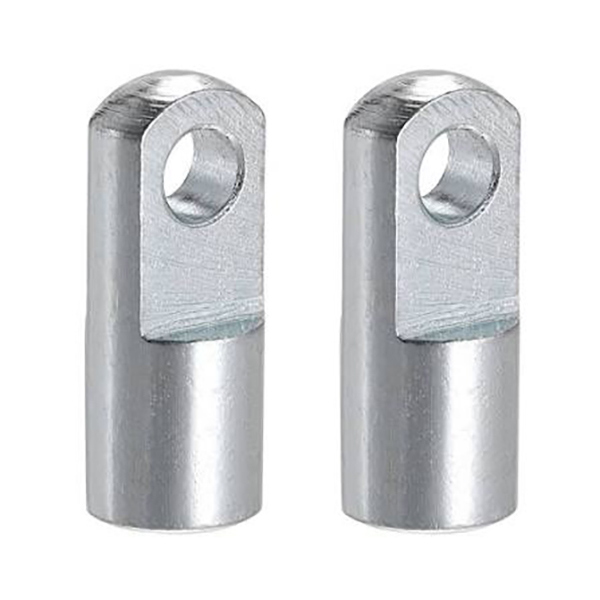

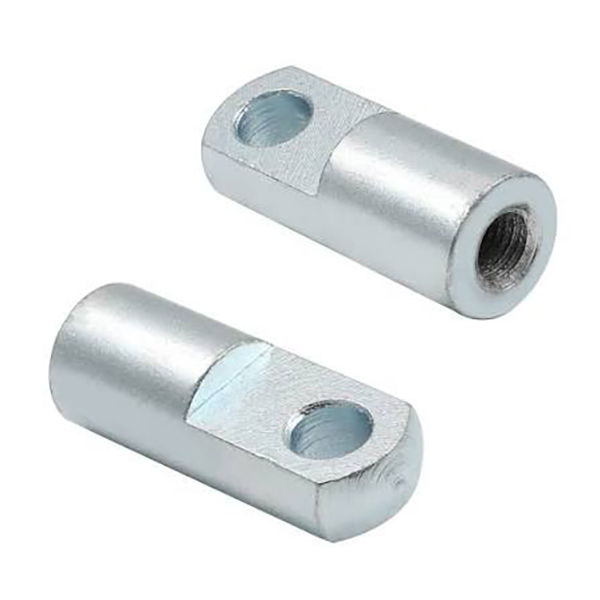

     • Profil: Cilindrično ohišje z enojno ušesno odprtino (odprtina v obliki črke U); notranji navoj na koncu za privijanje na batnico.

     • funkcija: Poceni zgibna alternativa Y-tipu zaklepa in ležaja na koncu palice; nihanje majhnega kota kompenzira napake poravnave med namestitvijo.

     • Material: Ogljikovo jeklo (črnjeno / ponikljano), lito železo, nerjaveče jeklo. Luknja za zatič zahteva ujemanje zatiča in razcepke.

     • Primerjalna prednost: Cenejši kot plavajoči spoj; večja togost in večja nosilnost kot ležaj na koncu palice.

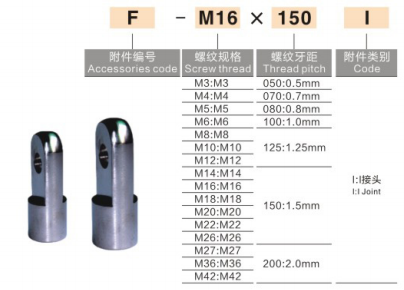

3. Konvencija o poimenovanju modelov

  1) Standard AirTAC: F-M10×1,25I: F = pribor, M10×1,25 = specifikacija navoja, I = sponka tipa I

  2) Standard SMC (serija MBB / CA2 / CS1)

     • I-32: zaklep I-tipa za valj z izvrtino 32 mm

     • CA2-40-I: serija CA2, izvrtina 40 mm, spoj tipa I

  3) Splošno domače označevanje: I-M16×1,5: Navoj M16×1,5, primeren za cilindre z izvrtino 50/63 mm

4. Tabela ujemanja specifikacij in izvrtine valja

5. Navodila za namestitev

  1. Privijte notranji navoj I-tipa sponke na zunanji navoj batnice, zategnite proti popuščanju. Anaerobni zaklep niti ni obvezen.

  2. Poravnajte uho na strani obremenitve z luknjo za eno uho I spoja, vstavite zatič, na obeh koncih namestite razcepke, da preprečite izpadanje zatiča.

  3. Uporaba: Push-pull breme, linearno vodilo, obračalni mehanizem. Ni priporočljivo za uporabo pri visokih hitrostih/visokofrekvenčnem nihanju (zaželen je ležaj na koncu palice).

6. Hitra referenca običajnega nadomestnega modela

     • 32 mm izvrtina: F-M10×1,25I / I-32

     • 40 mm izvrtina: F-M12×1,25I / I-40

     • 50/63 mm izvrtina: F-M16×1,5I / I-50/63

     • 80/100 mm izvrtina: F-M20×1,5I / I-80/100

7. Primerjava: I-tip proti Y-tip proti ležaj na koncu droga proti plavajočemu zglobu
