Samozaklepna hitra spojka tipa C

Samozaklepna hitra spojka tipa C | Pnevmatski nastavek za hitro povezavo v stilu C

Znamka: SOLH by Richge Technology | Univerzalna pnevmatska hitra spojka tipa C, zamenljiva s SMC in AirTAC

1. Pregled izdelka

     Samozaklepna hitra spojka tipa C je standardni samozaklepni priključek z jekleno kroglico, ki se pogosto uporablja v pnevmatski industriji. Vgrajena vzmet in jeklena kroglica omogočata samodejno zaklepanje ob vstavitvi in ​​sprostitev z drsenjem tulca nazaj. Orodja niso potrebna, upravljanje z eno roko. Sestavljen je iz ženske spojke (z drsnim tulcem) in moškega vtiča za parno montažo. Široko se uporablja v cevovodih za stisnjen zrak, pnevmatskih orodjih in avtomatiziranih tokokrogih za dovod zraka, prav tako se ujema z vakuumskimi generatorji in popolnimi pnevmatskimi cevnimi sistemi.

2. Osnovne funkcije

     • Samozaklepna struktura iz jeklene kroglice: Slišen "klik", ko je moški vtič popolnoma vstavljen in zaklenjen; ne more ločiti pod pritiskom. Povlecite nazaj drsni tulec za odklepanje in odklop.

     • Dvoslojni NBR tesnilni obroči: Odlična zrakotesnost, odporen na stisnjen zrak in manjše količine mazalnega olja, nizka stopnja puščanja zraka.

     • Material telesa: Ponikljano jeklo (kovinska standardna različica) / plastika visoke žilavosti (lahka možnost). Odporen proti rji in odporen na obrabo za pogosto priključitev in vleko v delavnici.

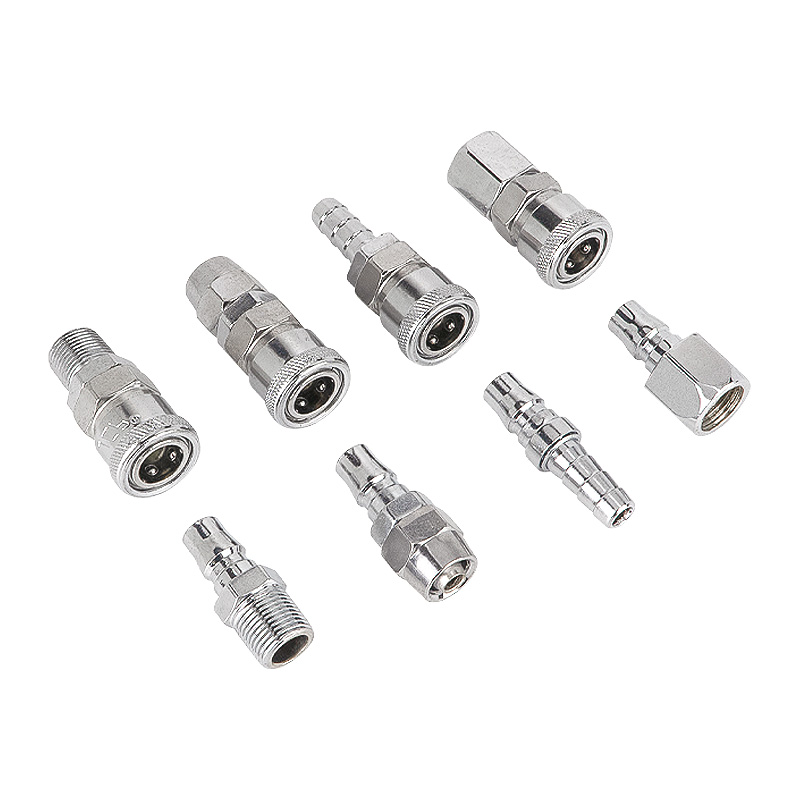

     • Polna velikost: PP (notranja cev), PF (notranji navoj), PH (moški navoj); SP (moška cev), SF (notranji navoj), SM (moški navoj).

     • Gladka pretočna pot, nizek padec tlaka. Združljivo s PU cevjo in najlonsko cevjo. Standardni vmesnik za univerzalno zamenljivost med blagovnimi znamkami.

3. Opredelitev kode modela

  Primer: PP20 = samozaklepna ženska spojka tipa C za PU cev Φ5×8; SM30 = moški čep tipa C z zunanjim navojem za cevovod Φ6,5×10.

4. Ključne tehnične specifikacije

5. Tabela splošnih specifikacij modela

6. Scenariji uporabe

     • Zračne cevi za kompresorje, zračne pištole, zračni izvijači, brusilniki in drugo pnevmatsko ročno orodje

     • Distribucija vira zraka na avtomatiziranih proizvodnih linijah, povezava zračnih cevi usklajena z vakuumskimi generatorji

     • Vzdrževanje opreme, mobilna pnevmatska delovna postaja, priložnosti, ki zahtevajo pogosto sestavljanje in razstavljanje cevovoda

7. Opombe o delovanju

  1. Samo za stisnjen zrak. Ni primerno za visokotlačne hidravlične tekočine ali močne korozivne medije.

  2. Pred priklopom/odklopom izpustite tlak. Prisilni odklop pod pritiskom lahko poškoduje jeklene krogle in tesnilne obroče.

  3. Redno preverjajte obrabo O-tesnila; takoj zamenjajte tesnila, če pride do uhajanja zraka.

  4. PTFE trak je priporočljiv za namestitev z navojem. Ne zategnite premočno, da preprečite luščenje niti.
