Znamka: SOLH by Richge Technology | Ravni pnevmatski nastavek z enim dotikom za cevi za stisnjen zrak in vakuum
 |
 |
 |
 |
KQ2H je standardni ravni vtisni pnevmatski priključek z zasnovo push-to-connect, združljiv s PU in PA najlonsko cevjo. Uporablja se tako za cevne sisteme s stisnjenim zrakom kot za vakuumske sisteme in se široko ujema z vakuumskimi generatorji serije ZH, BM, PBM, PBX. Kot ena izmed osrednjih serij potisnih priključkov SOLH lahko neposredno nadomesti uvožene priključke SMC KQ2H.
Serija KQ2H vključuje tri glavne podvrste:
Moški navoj raven: Enokončni zunanji navoj (mikro M navoj / R konični navoj), enokončni vstavek cevi
Ravni z enakim premerom (pripona -00): Oba konca za enak čelni spoj cevi OD
Zmanjšanje naravnost: Dve odprtini za različne zunanje premere cevi za realizacijo prehoda velikosti cevi
Enoročna montaža in demontaža: vstavite cev za samodejno zaklepanje; pritisnite modri sprostitveni obroč, da izvlečete cevje, popolnoma standardizirane mere.
• Struktura zaklepanja vzmetne čeljusti z enim dotikom: Cev je vstavljena in samodejno zaklenjena. Objemka za sprostitev pritiska za odstranitev cevi za priročno sestavljanje.
• Materialna sestava: Ohišje iz ojačane POM plastike; navojni konec iz ponikljane medenine za zaščito pred rjo in zanesljivo tesnjenje.
• Tesnilo iz nitrilne gume NBR deluje enakomerno za tokokroge pozitivnega stisnjenega zraka in negativnega vakuuma.
• Pokritost v polni velikosti: Drobne cevi Φ2/3,2/4, običajne Φ6/8/10/12 in velike velikosti Φ16. Podpira mikro M navoje (M3, M5, M6) in imperialne R konične navoje (1/8,1/4,3/8,1/2), primerne za vakuumske generatorje in mikro cilindre.
• Kompaktna velikost, idealen za vgradnjo v ozke prostore avtomatiziranih strojev.
Primeri:
KQ2H04-M5: ravni priključek z zunanjim navojem za cev Φ4, zunanji navoj M5×0,8

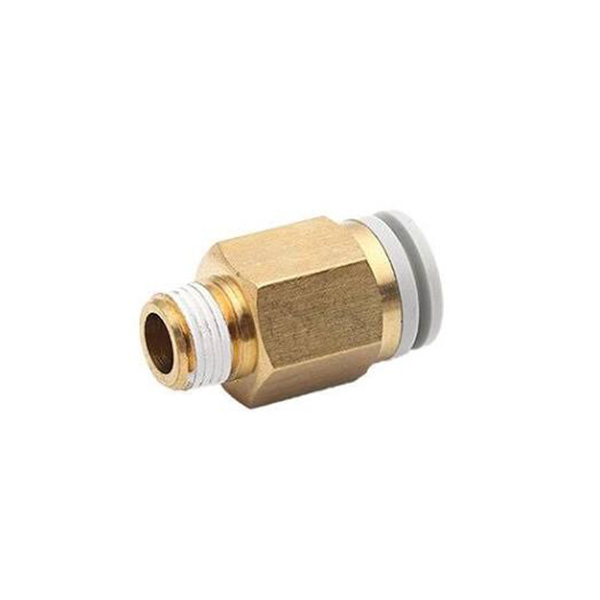

KQ2H06-01S: ravni priključek z zunanjim navojem za cev Φ6, zunanji konični navoj R1/8

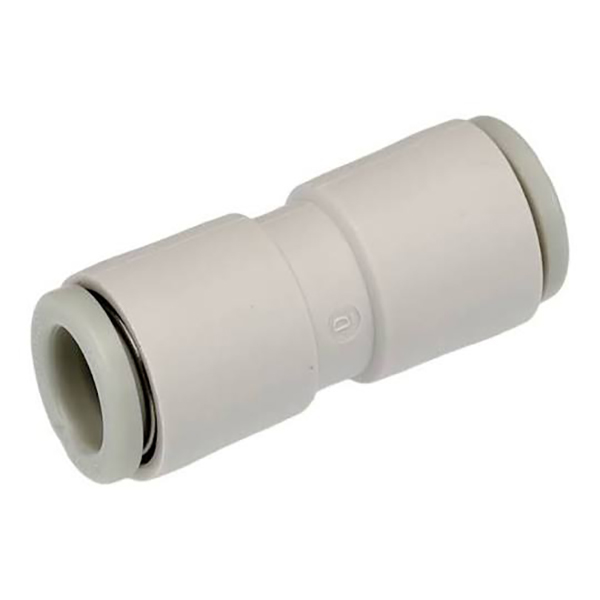

KQ2H08-00: ravni nastavek z enakim premerom, oba priključka za cev Φ8
KQ2H06-08: Zmanjšano ravno prileganje, Φ6 na eni strani, Φ8 na drugi strani
|
Segment kode |
Opis |
|
KQ2H |
Koda serije: ravni vtisni priključek |
|
02/23/04/06/08/10/12/16 |
Zunanji premer cevi ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrični mikro zunanji navoj: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R moški konični navoj: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Ravni enakega premera, enake velikosti cevi na obeh koncih |
|
Dvojne števke, npr. 06-08 |
Ravno reduciranje: premer sprednje cevi → premer zadnje cevi |
|
Postavka |
Parameter |
|
Veljavni medij |
Stisnjen zrak, vakuumski podtlak |
|
Delovni tlak |
0~1,0MPa; Največji vakuum: -95kPa |
|
Delovna temperatura |
-5 ℃ ~ +60 ℃ |
|
Material telesa |
Ojačan POM; Navoj: ponikljana medenina |
|
Material tesnila |
NBR nitrilni kavčuk |
|
Združljive cevi |
PU cev, PA najlonska cev |
|
Metoda delovanja |
Vstavite za zaklepanje; obroč za sprostitev pritiska za odstranitev cevi |

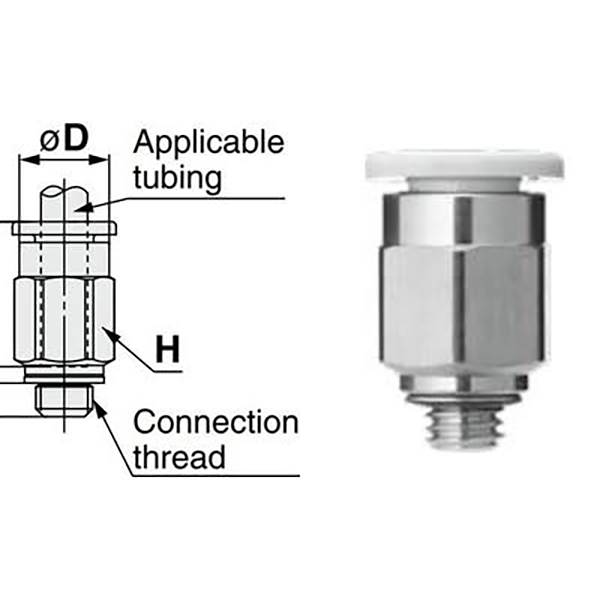

5.1 Zunanji navoj z metričnim mikro navojem
|
Model |
nit |
Cev ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

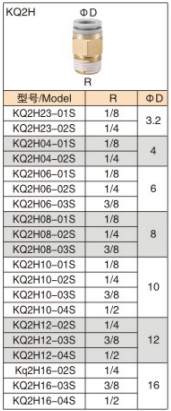

5.2 Zunanji navoj s stožčastim navojem Imperial R
|
Model |
nit |
Cev ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Ravni z enakim premerom -00 serija
|
Model |
Cev ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |

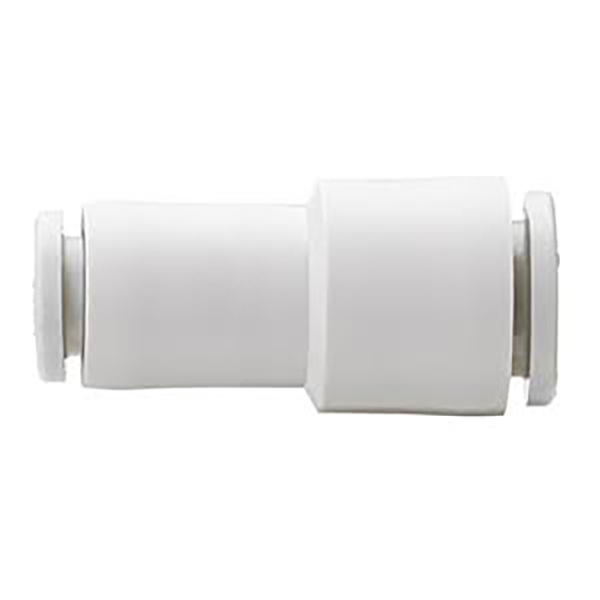

5.4 Zmanjšanje ravnih serij
|
Model |
Cev ① |
Cev ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Ujemanje cevi za dovod zraka in adsorpcijo za vakuumske generatorje ZH / BM / PBM / PBX
• Cevovodi za mikro cilindre in elektromagnetne ventile na opremi za avtomatizacijo, namestitev v zaprtih prostorih
• Odcep glavnega zračnega voda, čelni spoj cevi enakega premera ali prehod velikosti cevi
• Pnevmatske testne šablone, robotska pnevmatska vezja
1. Plosko odrežite cev brez robov. Brade bodo opraskale tesnilne obroče in povzročile uhajanje zraka ali vakuuma.
2. Cevje vstavite do konca, dokler se ne zaskočijo čeljusti. Vedno pritisnite sprostitveni obroč, preden izvlečete cev; nikoli ne vlecite na silo.
3. Priporočljivo za cevi iz trdega najlona PU/PA. Mehka PE cev s tanko steno ni priporočljiva.
4. Potrdite globino vstavljanja v vakuumskih delovnih pogojih. Za ponavljajoče se cikle podtlaka primerjajte z navojnimi priključki BPS za alternativno izbiro.
