Spoj z dvojnim ušesom tipa Y za konec droga cilindra

Spoj z dvojnim ušesom tipa SOLH Y za konec droga pnevmatskega cilindra, standardni priključek za vilice, zamenljiv z deli SMC/AirTAC. Notranji navoj M10×1,25-M27×2, ki se ujema z izvrtinami 32–125 mm, luknja za zatič φ10–27 mm, nihanje v eni ravnini ±5°. Ogljikovo jeklo črno/pocinkano ali nerjavno jeklo. Idealen za obremenitve z enojnim ušesom z visoko nosilnostjo v potisnih in zgibnih mehanizmih.

Pošlji povpraševanje

Opis izdelka

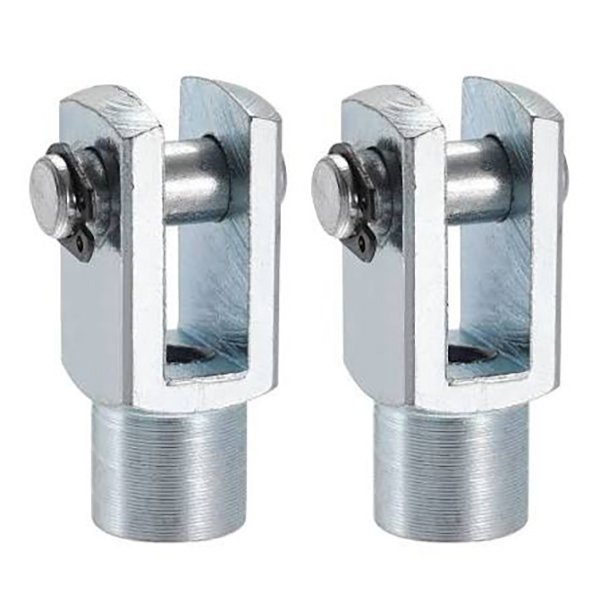

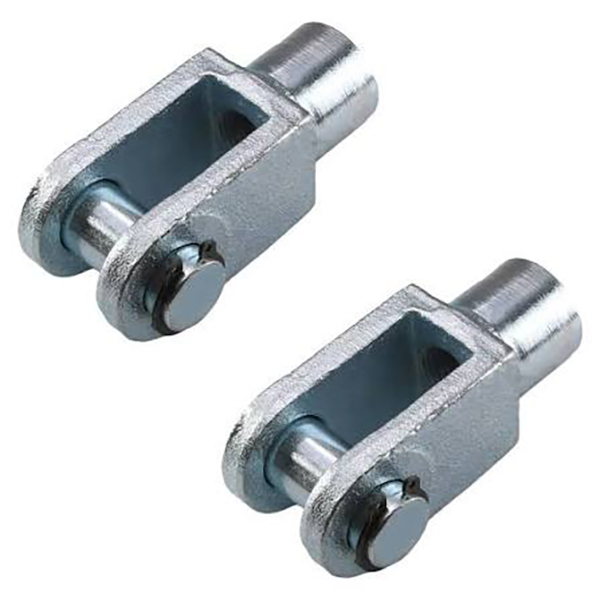

Spoj z dvojnim ušesom tipa Y za konec droga cilindra | Nastavek za pnevmatski cilinder vilic Y Clevis

Znamka: SOLH by Richge Technology | Dodatek za standardni pnevmatski cilinder batnice Y vilic

1. Pregled izdelka

Y-tip spoja, imenovan tudi dvojna ušesna vilica, ima notranji navoj za pritrditev na batnico cilindra. Njegova dvojna ušesa vpnejo enojno uho za obremenitev, sestavljeno z zatičem za povezavo na tečajih. Omogoča ±5° nihanje znotraj ene ravnine. Kot standardni priključni pribor za pnevmatske cilindre je popolnoma zamenljiv s standardnimi rezervnimi deli SMC in AirTAC.

2. Konvencija o poimenovanju modelov

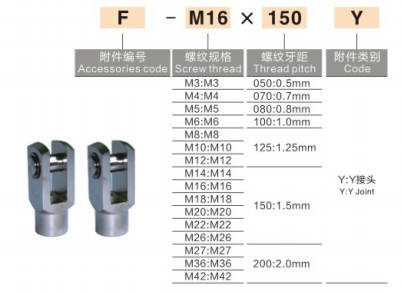

Standard AirTAC: F - navoj + Y
Primeri: F-M10×1,25Y, F-M12×1,25Y

Standard SMC: Y + velikost izvrtine
Primeri: Y-32, CA2-40-Y

• Y: Dvojna ušesna sponka tipa Y

• Priponski navoj se ujema z navojem batnice: M10×1,25 / M12×1,25 / M16×1,5

3. Tabela skupnih specifikacij

Model	Navoj batnice	Ujemanje izvrtine cilindra	Premer luknje za zatič
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Material in tehnični parametri

• Material: Ogljikovo jeklo s črnim oksidom / pocinkano površino, nerjavno jeklo po izbiri

• Kot nihanja: ±5° nihanje v eni ravnini

• Združljivost: Primerno za standardne pnevmatske cilindre celotnega obsega

• Namestitev: Zgib privijte na batnico, vstavite enojni ušes tovora v Y vilice, pritrdite z zatičem in razcepko.

5. Hitra primerjava: Y-tip / I-tip / ležaj na koncu palice

Pripomoček	Struktura	Swing Performance	Aplikacija
Clevis tipa Y	Dvojne ušesne vilice	±5° enosmerno nihanje	Povežite z enim ušesnim ušesom za obremenitev, visoko nosilnostjo
Vtipkam Clevis	Enojni ušesni čep	±5° enosmerno nihanje	Ujemanje z dvojnim nosilcem za uho
Ležaj na koncu palice	Sferični univerzalni zglob	±13° večsmerno nihanje	Za namestitev z neusklajenostjo in ekscentrično obremenitvijo

6. Navodila za izbiro

Če je vaša tovorna stran gred z enojnim ušesom → izberite Y zaklep.
Če je vaša tovorna stran nosilec z dvojnim ušesom → izberite I clevis.
Če pri namestitvi obstaja ekscentričnost in neusklajenost → izberite ležaj na koncu droga
