Montažna serija

Pregradni spoj SOLH KQ2E je pnevmatski priključek za montažo na ploščo z enim dotikom, ki je zamenljiv s SMC KQ2E. Zasnovan za pnevmatske linije, ki potekajo skozi plošče opreme, krmilne omare in predelne stene čistih prostorov. Ima tri strukturne različice: standardno dvocevno pregrado, kompaktno J mini pregrado in pregrado notranji navoj proti cevi. Opremljen z ponikljano medeninasto protimatico za varno pritrditev plošče, nizek padec tlaka, podpira sisteme s stisnjenim zrakom in vakuum, združljiv s cevmi iz PU, najlona in PTFE za stroje za avtomatizacijo.

SOLH KQ2U in KQ2UD sta vtična razdelilna priključka z več vrati v slogu Y znotraj družine pnevmatskih priključkov KQ2, neposredna zamenjava za SMC KQ2U / KQ2UD. KQ2U je Y razdelilnik 1 v 2 izhoda, KQ2UD pa je kompakten razdelilnik zraka 1 v 4 izhode. Na voljo z zunanjim navojem, z enakim premerom in z redukcijo. Izdelani s PBT ohišjem in NBR tesnilom, ti hitri priključki podpirajo tako sisteme stisnjenega zraka kot vakuumske sisteme. Pogosto se uporablja za centralizirano oskrbo z zrakom za nize vakuumskih skodelic, večcilindrične napeljave za avtomatizacijo, 3C in pakirne stroje.

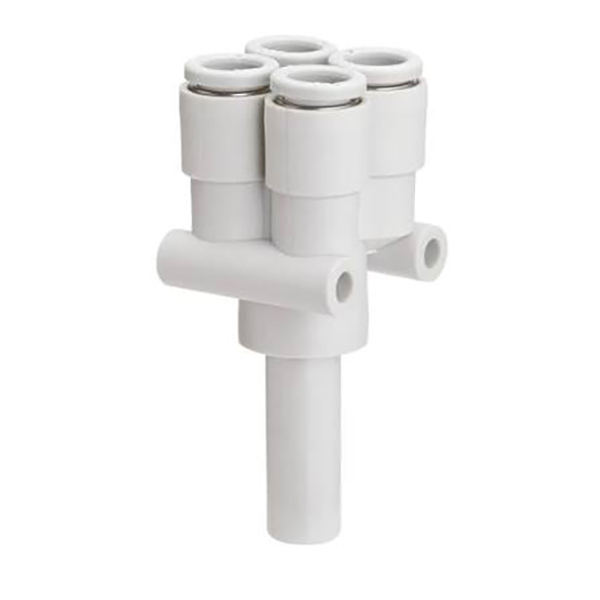

Serije SOLH KQ2X in KQ2XD zmanjšujejo večsmerne potisne pnevmatske cepilnike, ki so zamenljivi s SMC KQ2X/KQ2XD. KQ2X je reducirni vejni priključek tipa Y 1 proti 2; KQ2XD je križni priključek razdelilnika 1 v 4 izhode. Izdelan s PBT ohišjem in NBR tesnili, podpira vakuum in stisnjen zrak, združljiv s PU in PA najlonsko cevjo. Zasnovan za kompaktne napeljave za avtomatizacijo, distribucijo vakuuma z več priseski in robotske končne zračne cevi.

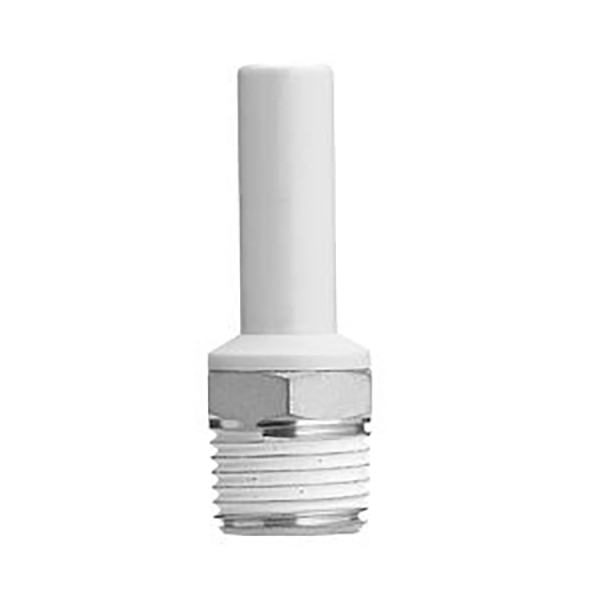

KQ2N ravni vtisni priključki v obliki stebla so pnevmatski konektorji z enim dotikom, zasnovani kot zamenjava za vgradnjo za serijo SMC KQ2N. Z zunanjim navojem, steblom enakega premera in različicami z reduciranim steblom ti priključki podpirajo hitro montažo cevi brez orodja za PU in PA cevi. Primerno tako za cevovode s stisnjenim zrakom kot za vakuumske cevovode v opremi za avtomatizacijo, robotsko rokovanje in aplikacije pnevmatskih napeljav. PBT ohišje v kombinaciji z ponikljanimi medeninastimi navoji zagotavlja stabilno tesnjenje pri delovni temperaturi 0℃~60℃.

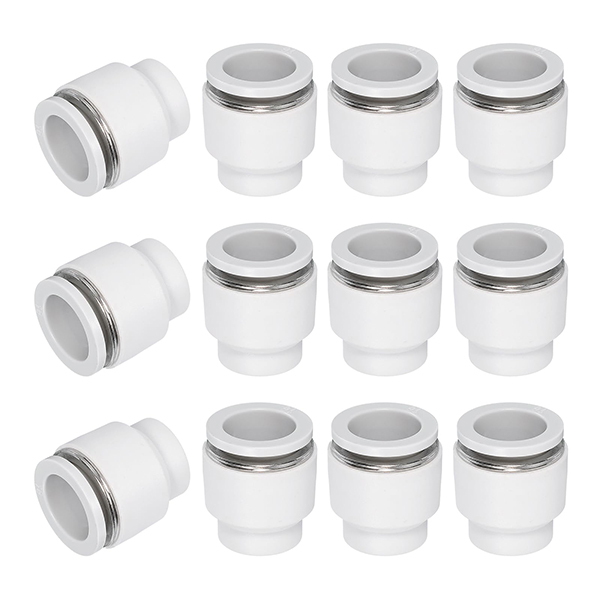

Potisni pokrovčki KQ2C so namenski cevni čepi za pnevmatske priključke SOLH KQ2 z enim dotikom, zasnovani kot alternativa SMC KQ2C. Z vstavljanjem brez orodja se pokrovčki zaklenejo v neuporabljene potisne odprtine, da se doseže zanesljivo tesnjenje tako za vakuumske kot za stisnjen zrak. Izdelani s PBT ohišjem in NBR tesnilnim obročem, pokrivajo velikosti Φ2 do Φ16. Pogosto se uporablja za zagon opreme, zapiranje rezervnih odprtin razdelilnika in začasno izolacijo tokokroga v strojih za avtomatizacijo, ventilskih otokih in vakuumskih sistemih.

KQ2P potisni čep je namenski cevni zamašek za pnevmatske priključke SOLH KQ2 z enim dotikom, zamenljiv s SMC KQ2P. Vstavi se neposredno v priključke cevi za začasno ali trajno tesnjenje in testiranje tlaka. Izdelan iz ohišja PBT+PP in NBR tesnila, odpornega na olje, deluje znotraj -5 ℃ ~ +60 ℃ v vakuumskih sistemih in sistemih s stisnjenim zrakom. Za razliko od zunanje zaščitne kapice KQ2C, KQ2P tesni notranji prehod zraka. Za večkratno uporabo in kompakten, splošno razširjen za blokiranje nedelujočih vrat v avtomatiziranih pnevmatskih tokokrogih.

KQ2R reduktor ravni potisni nastavek je cevna spojka serije KQ2 z različnim premerom, narejena kot zamenjava za SMC KQ2R. Oba konca imata standardna vrata z enim dotikom za povezavo dveh zračnih cevi z različnimi zunanjimi premeri. Njegov gladek zožen notranji prehod zagotavlja nižji padec tlaka kot kombinacija ločenih priključkov. Izdelan s PBT ohišjem, prijemalnim obročem iz nerjavečega jekla SUS304 in NBR tesnilom, podpira uporabo stisnjenega zraka in vakuuma od -5 ℃ do +60 ℃. Več velikosti pokriva cevne prehode Φ2~Φ16, ki se običajno uporabljajo za spreminjanje pnevmatskega vezja in pretvorbo premera vakuumskega voda v strojih za avtomatizacijo.

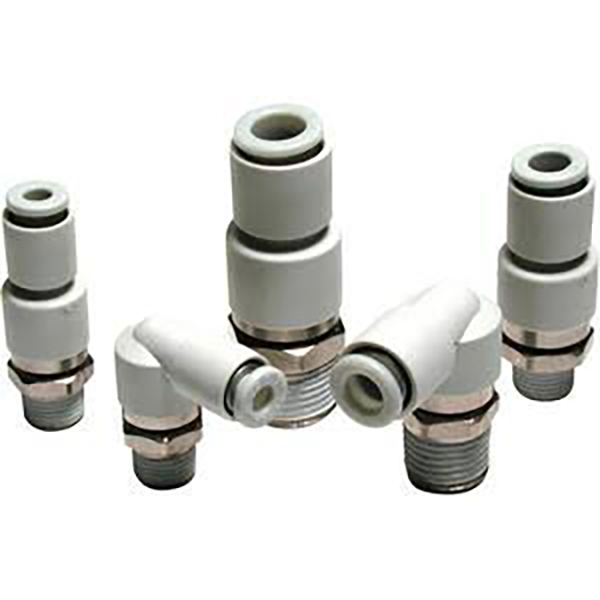

SOLH KS / KX vrtljivi rotacijski vtisni priključki, pnevmatski rotacijski spoj z nizkim navorom za robotska zapestja in vrtljive mize. KS enojni ležaj za nizko hitrost nihanja, KX dvojni ležaj za hitro neprekinjeno vrtenje. Ponikljana konstrukcija brez bakra, združljiva z vakuumom, oblika proti zapletanju. Masa, založena s tehnologijo Richge, široko uporabljena v projektih avtomatizacije, hrane in polprevodnikov kot SMC enakovredni rotacijski priključki.

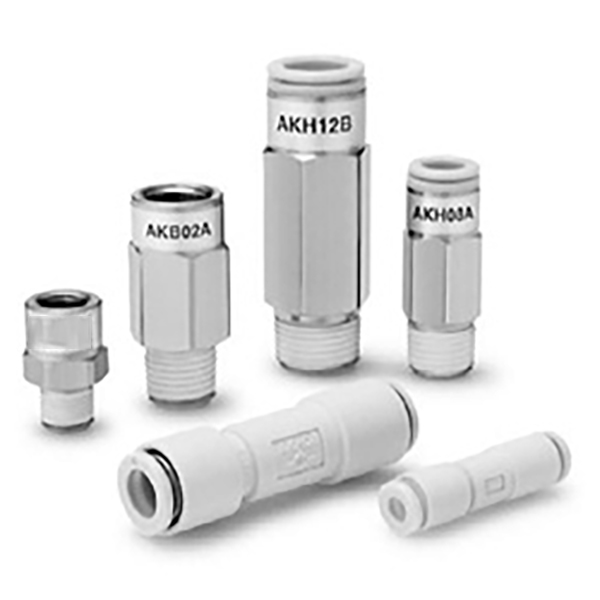

SOLH AKH / AKB povratni ventil s hitrim priključkom na rokavu, integriran pnevmatski enosmerni ventil v kombinaciji z vtičnim nastavkom. Izjemno nizek tlak razpok 5 kPa za vakuum proti povratnemu toku in zadrževanje tlaka v jeklenki. AKH za dvojno cevno povezavo, AKB tulec z navojem za zaščito vrat. Ohišje iz PBT s čeljustmi SUS304, ki se pogosto uporablja v tokokrogih vakuumskih generatorjev. Richge dobavlja založene nepovratne ventile kot zanesljive pnevmatske komponente za zaustavitev povratnega toka.
