Znamka: SOLH by Richge Technology | SMC KQ2N enakovredna ravna pritrditev z enim dotikom
KQ2N je ravni pnevmatski priključek v obliki stebla. En konec je zunanji navoj ali steblo, drugi konec sprejme PU/PA cev za zrak. Je neposredna zamenjava za priključke serije SMC KQ2N z enim dotikom. Pogosto se uporablja v pnevmatskih tokokrogih in vakuumskih cevovodih. Namestitev brez orodja, preprosto pritisnite sprostitveni obroček, da hitro vstavite ali odstranite cevje.
Na voljo so štirje strukturni tipi:

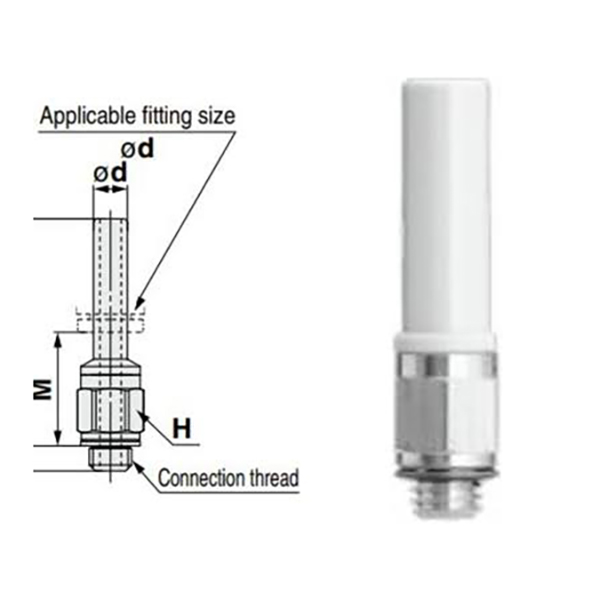

Vrsta stebla z zunanjim navojem (M navoj: M5)

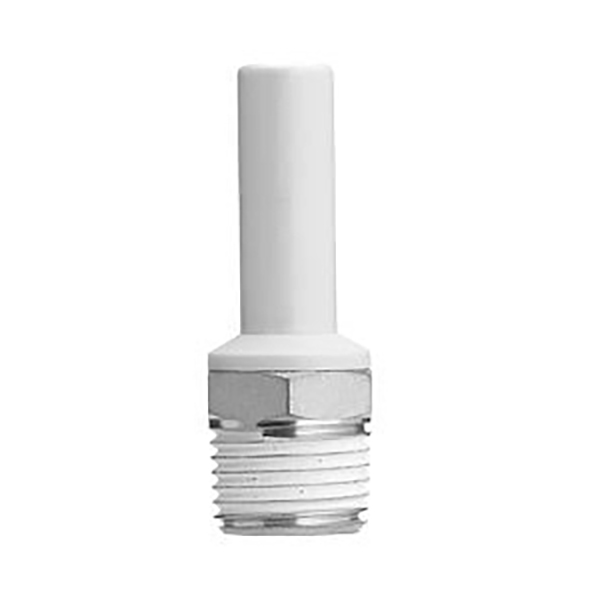

Vrsta stebla z zunanjim navojem (navoj R s cesarskim stožcem: 1/8,1/4,3/8)
• Ravno steblo enakega premera (pripona -99): oba konca z istim OD stebla
• Ravno prileganje reducirnega stebla: dva stebla z različnimi zunanjimi premeri za prehod velikosti
Primer: KQ2N04-M5
• KQ2N: koda serije, vrsta droga ravno pritrditev
• 04: Zunanji premer cevi Φ4 mm na potisni strani
• M5 / 01S / 02S: Specifikacija zunanjega navoja
• -99: Ravno prileganje stebla enakega premera
• 04-06: Reducirni nastavek, ①Φ4 → ②Φ6
|
Segment kode |
Opis |
|
KQ2N |
Oznaka serije: Ravni vtisni priključek tipa droga |
|
04/06/08/10/12/16 |
Zunanji premer cevi ΦD (mm) |
|
M5 |
Metrični zunanji navoj M5×0,8 |
|
01S/02S/03S |
Imperial R konični navoj: R1/8, R1/4, R3/8 |
|
-99 |
Ravno prileganje stebla enakega premera, oba konca enakega OD |
|
Dvojne števke, npr. 04-06 |
Priključek reducirnega stebla: ① vstopni OD, ② izstopni OD |
|
Postavka |
Parameter |
|
Uporabne cevi |
PU poliuretanska cev, PA najlonska cev |
|
Delovni tlak |
0~1,0 MPa, združljiv z vakuumskim podtlačnim krogom |
|
Delovna temperatura |
0℃ ~ +60℃ |
|
Material telesa |
Plastično telo; Navojni del iz ponikljane medenine, odporen proti koroziji |
|
Tesnilna zmogljivost |
Odlično tesnjenje navojev |
|
Način povezave |
Push-in; ovratnik za sprostitev pritiska za odstranitev cevi |
4.1 Metrična M različica z zunanjim navojem
|
Model |
nit |
Cev ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Imperial R konusna različica z zunanjim navojem
|
Model |
Nit R |
Cev ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |

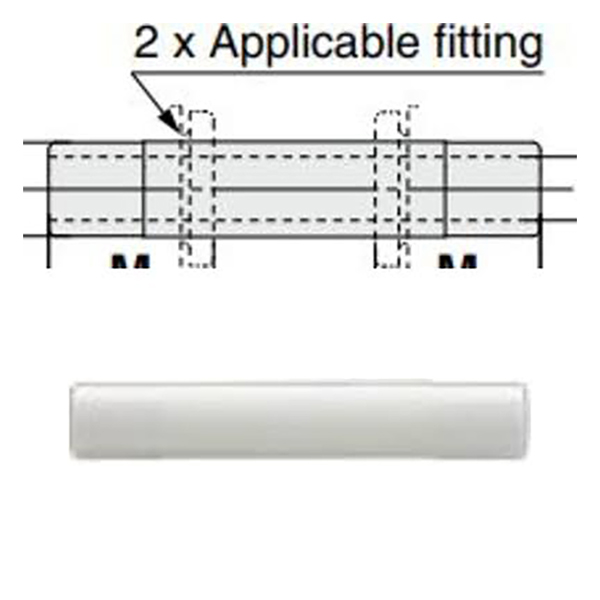

4.3 Ravno steblo enakega premera (serija -99)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

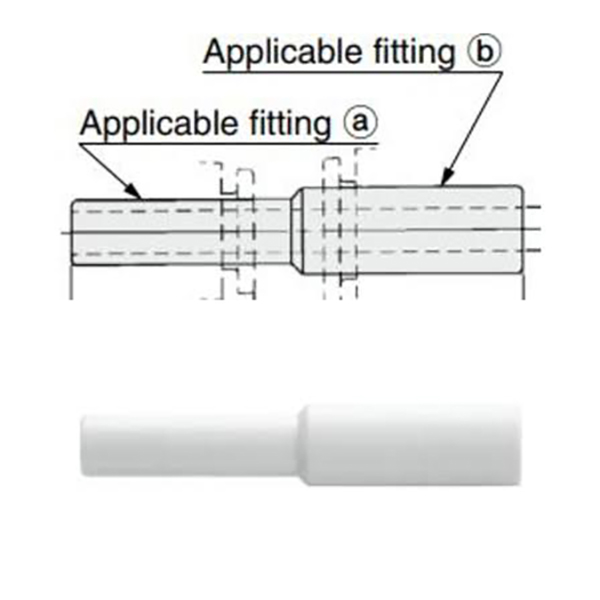

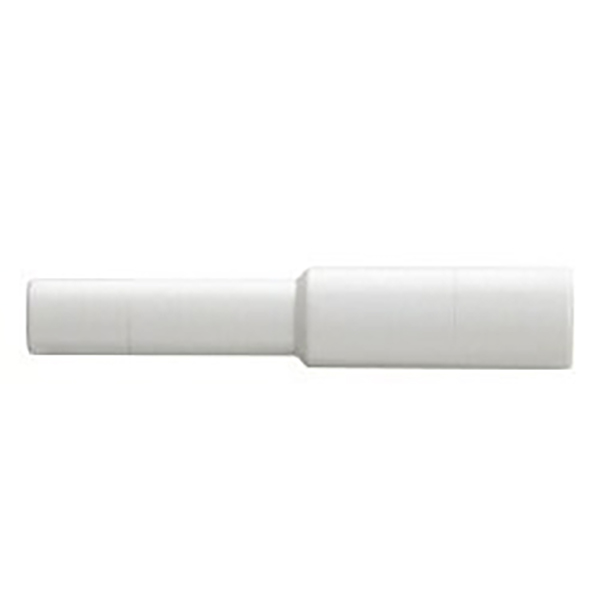

4.4 Ravno prileganje reducirnega stebla
|
Model |
① OD stebla |
② OD stebla |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Plastično ohišje z ponikljanim medeninastim navojem za odpornost proti koroziji in zanesljivo tesnjenje navojev
• Združljivo s zračno cevjo iz PU poliuretana in najlonsko cevjo iz PA
Nazivni delovni tlak 0 ~ 1,0 MPa, primeren za kroge vakuumskega negativnega tlaka
• Območje delovne temperature: 0℃ ~ +60℃
• Enostavna montaža: konec cevi naj bo gladek in ga vstavite neposredno; pritisnite sprednji sprostitveni obroček, da izvlečete cevje za razstavljanje
Stroji za avtomatizacijo, robotske roke, vakuumski adsorpcijski sistemi, pnevmatske napeljave, cevi zračnega kompresorja. Neposredna zamenjava za uvožene priključke serije SMC KQ2N.
