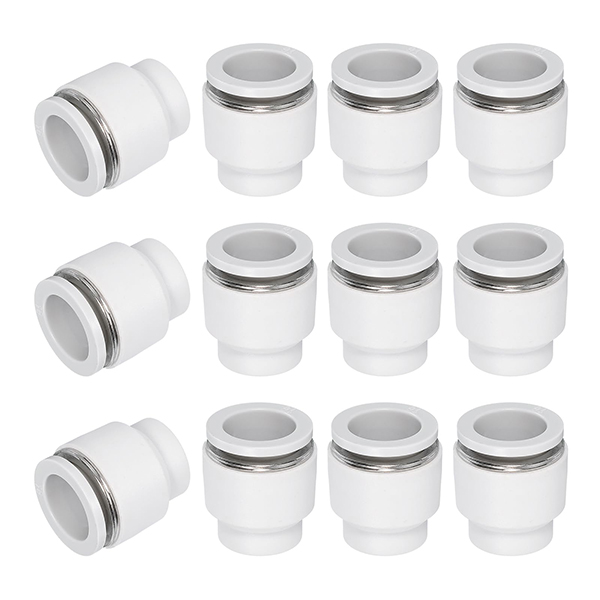

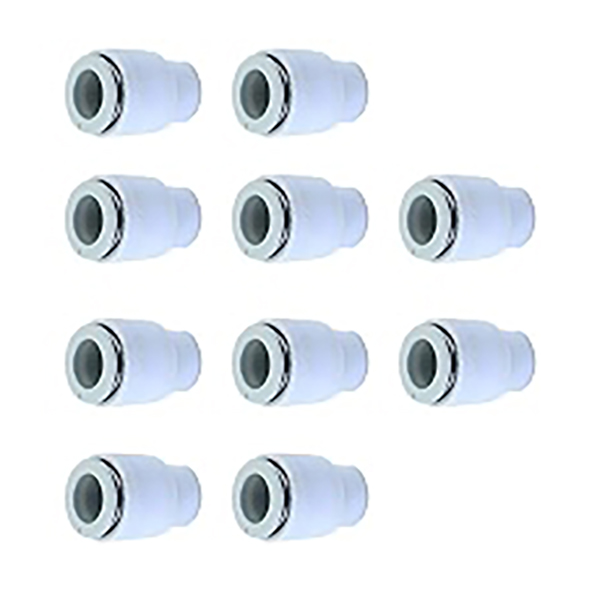

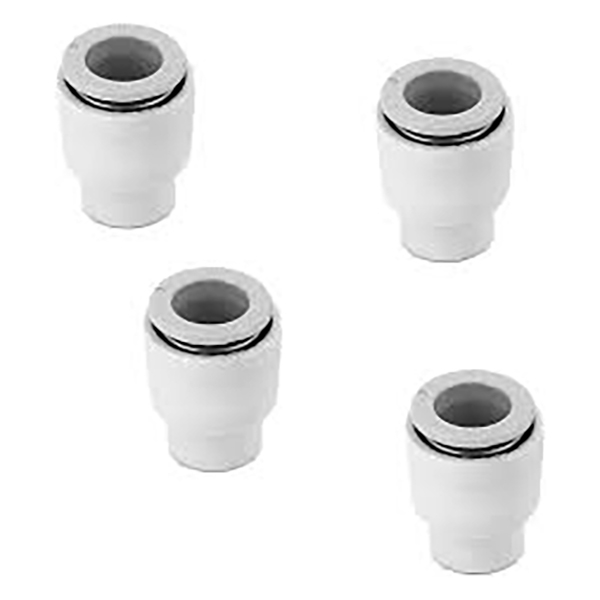

KQ2C Push Fit ženski končni pokrov iz plastike

SOLH KQ2C Series Push-In pokrovček | Pnevmatski cevni čep za priključke KQ2 z enim dotikom

Znamka: SOLH by Richge Technology | SMC KQ2C enakovredni cevni čep Push-In za priključke serije KQ2

1. Pregled izdelka

     KQ2C je namenski potisni pokrovček (cevni čep), ki se ujema s pnevmatskimi priključki serije SOLH KQ2. Zasnovan je za začasno tesnjenje neuporabljenih potisnih odprtin zračnih cevi za hitro zapiranje zračnih tokokrogov, bistven pripomoček za zagon pnevmatskega sistema in vzdrževanje rezerviranih vrat.

2. Pravilo poimenovanja kode modela

  Oblika: KQ2C□□
     KQ2: SMC 2. generacija serije za namestitev z enim dotikom
     C: Pokrovček, potisni cevni čep
     □□: Ustrezen zunanji premer cevi (mm)
  Primeri:
     KQ2C04: Ustreza vtičnici Φ4 mm
     KQ2C06: Ustreza vtičnici Φ6 mm (najbolj priljubljena velikost)
     KQ2C08: Ustreza vtičnici Φ8 mm

3. Struktura in osnovne funkcije

3.1 Strukturna zasnova

      Cilindrična potisna zasnova s ​​cevjo za zrak, ki se ujema s profilom, neposredno vstavljena v vrata z enim dotikom

      Načelo tesnjenja: po vstavitvi stisnite notranje NBR tesnilo v notranjost fitinga, da ustvarite zanesljivo tesnjenje, dodatna orodja niso potrebna

      Zasnova proti padcem: trdno zaklenjena s čeljustmi iz nerjavečega jekla v vtičnici po vstavitvi. Pritisnite sprostitveni obroček na priključku, da enostavno odstranite pokrovček.

3.2 Ključne prednosti

     • Plug-and-play: Namestitev brez orodja, vstavite neposredno v odprtino tesnila, hitro sestavljanje in demontaža

     • Popolna združljivost: Deluje z vsemi vrati serije KQ2 z enim dotikom, vključno s tipi T/L/U/E/UD/UT/VD/VT

     • Zanesljivo delovanje: Ocenjeno za polni sistemski delovni tlak, podpira vakuum do -100 kPa z ničelnim tveganjem puščanja

     • Kompaktna velikost: Prihrani odtis namestitve, idealno za nadzorne omare in ozke notranje prostore stroja

     • Vzdržljiv material: ohišje iz PBT inženirske plastike + NBR tesnilni obroč, odporen na udarce in korozijo za dolgo življenjsko dobo

4. Standardni seznam modelov

5. Splošne tehnične specifikacije

6. Scenariji uporabe

     • Zapiranje rezerviranih odprtin za zagon: med zagonom stroja zatesnite neuporabljene potisne odprtine, da preprečite uhajanje zraka; priključite cev po končanem testu

     • Zapiranje rezervnih odprtin: zatesnite rezervne odprtine na ventilskih otokih in nastavkih razdelilnika (KQ2UD/KQ2UT), da preprečite prah in nenamerno uhajanje zraka

     • Začasno onemogočeno tesnjenje tokokrogov: zatesni vrata začasno deaktiviranih tokokrogov jeklenk med vzdrževanjem opreme, ne da bi to vplivalo na druge delovne tokokroge

     • Vakuumski tokokrog proti puščanju: zaprite neuporabljene priseske na vakuumski opremi, da ohranite stabilno raven vakuuma

7. Opombe o uporabi

     •Preverjanje združljivosti: Izberite velikost vrat, ki strogo ustreza velikosti vrat. Vrata Φ6 sprejemajo samo KQ2C06; neujemajoča se velikost povzroči okvaro tesnila ali neuspešno vstavljanje.

     •Popolna vstavitev: pokrov potisnite do konca v odprtino, dokler ne zaslišite klika, kar potrjuje, da so čeljusti zaklenjene za zanesljivo tesnjenje.

     •Metoda odstranitve: Pritisnite sprostitveni obroček na nastavku, medtem ko vlečete pokrovček navzven. Ne vlecite nasilno, da ne poškodujete notranjih čeljusti.

     • Omejitev delovnih pogojev: Ni primerno za jedke pline, visokotemperaturno paro in druge posebne medije, samo za standardne pnevmatske in vakuumske aplikacije.

     • Vzdrževanje in zamenjava: Zamenjajte pokrov, ko je tesnilni obroč star ali poškodovan, da preprečite uhajanje zraka zaradi neuspešnega tesnjenja.

8. Primerjava: KQ2C potisni pokrov proti navojnemu čepu
