Serija KQ2E Pregradni spojni priključek

SOLH KQ2E Serija Pregradni spojni priključek | Pnevmatski priključek za montažo na ploščo

Znamka: SOLH by Richge Technology | SMC KQ2E enakovredno pnevmatsko pritrditev z enim dotikom

1. Pregled izdelka

     KQ2E je pregradni priključek v seriji priključkov SOLH KQ2 z enim dotikom, popolnoma zamenljiv s SMC KQ2E. Običajno imenovan nastavek za pregrado plošče, je standardna komponenta za prodor pnevmatskega voda skozi plošče opreme in predelne stene. Povezuje notranje in zunanje zračne tokokroge, podpira montažo ventilov in jeklenk na plošče, pogosto se uporablja v krmilnih omaricah, ohišjih za avtomatizacijo in predelnih stenah čistih prostorov.

2. Pravila za poimenovanje modelov

Primeri razčlenitve modela:

  Standardna dvocevna pregrada: KQ2E06-00A
     KQ2: Serija KQ2 vtisni priključek 2. generacije (belo telo)
     E: Pregradna zveza, struktura skozi ploščo
     06: Zunanji premer cevi φ6 mm, oba konca enake vtisne velikosti
     00: Dvojna potisna vrata (pregrada od cevi do cevi)
     A: NBR tesnilo, vrsta tesnila za večkratno sestavljanje in razstavljanje

  Kompaktna majhna pregrada: KQ2E04-00J
     Pripona J: Miniaturizirana kompaktna različica, manjša dimenzija za tanke plošče in miniaturno opremo

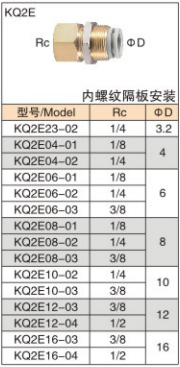

  Notranji navoj na pregrado cevi: KQ2E06-02A
     02: Rc14 notranji konični cevni navoj

  Popoln pomen: φ6 vtična vrata ↔ Rc1/4 pregradni konektor z notranjim navojem

3. Trije strukturni tipi

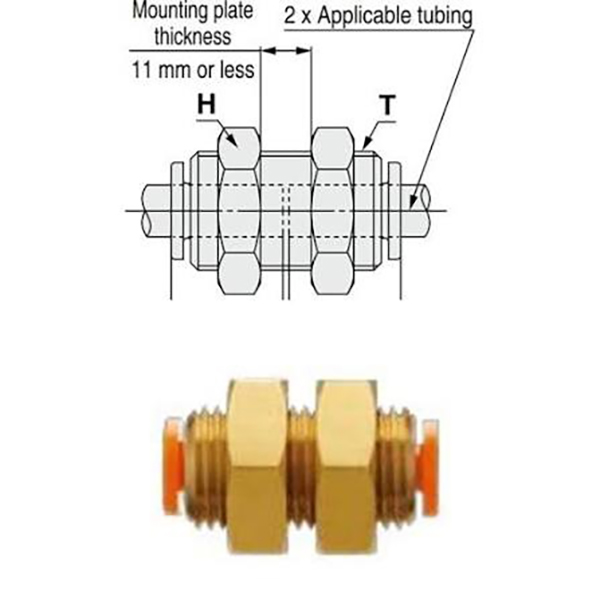

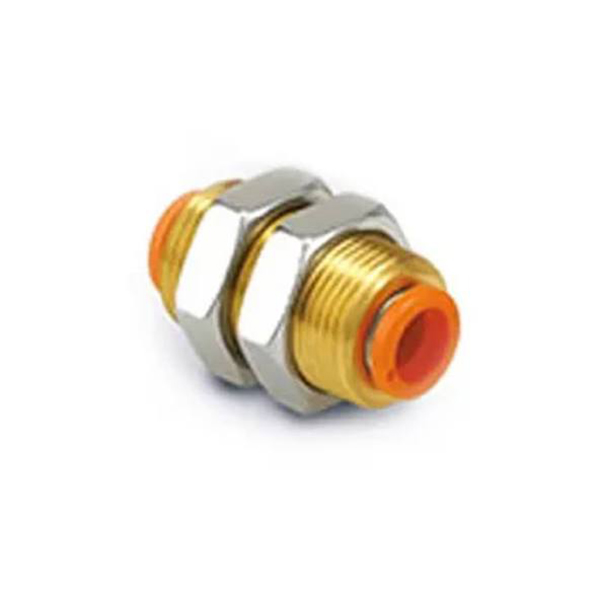

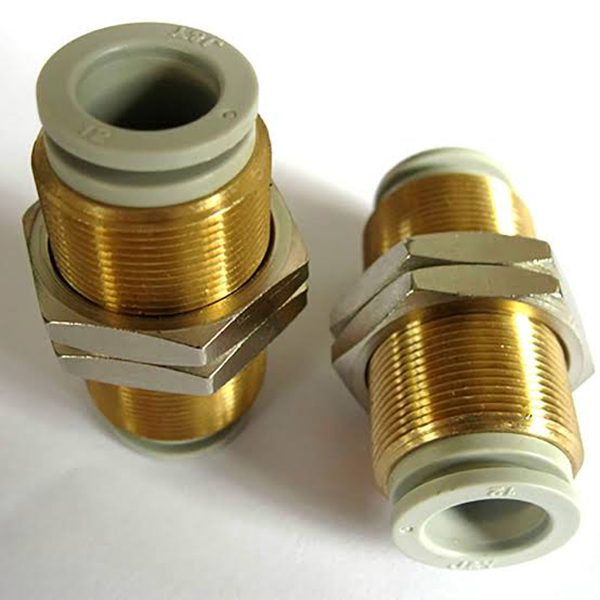

3.1 Standardni dvocevni pregradni spoj (KQ2EXX-00)

  Značilnosti strukture:

     • Vtična vrata enakega premera na obeh koncih. Srednji del z ponikljanim medeninastim navojem + protimatico, pritrjen po prehodu skozi ploščo

     • Ravni pretočni kanal brez zmanjšanja premera ali spremembe smeri, minimalen padec tlaka

     • Zračne cevi na obeh straneh plošče je mogoče po namestitvi neposredno povezati brez dodatnih adapterjev

3.2 Kompaktna mini dvocevna pregradna spojka (KQ2EXX-00J)

  Značilnosti strukture:

     • Miniaturiziran dizajn, optimiziran za mikro opremo in tanke plošče, krajša skupna dolžina in manjši premer navoja v primerjavi s standardno različico

     • Primerno za tanke plošče in tesen prostor za namestitev, gosto ožičenje

     • Enaki parametri delovanja kot standardni model, le zmanjšana fizična velikost

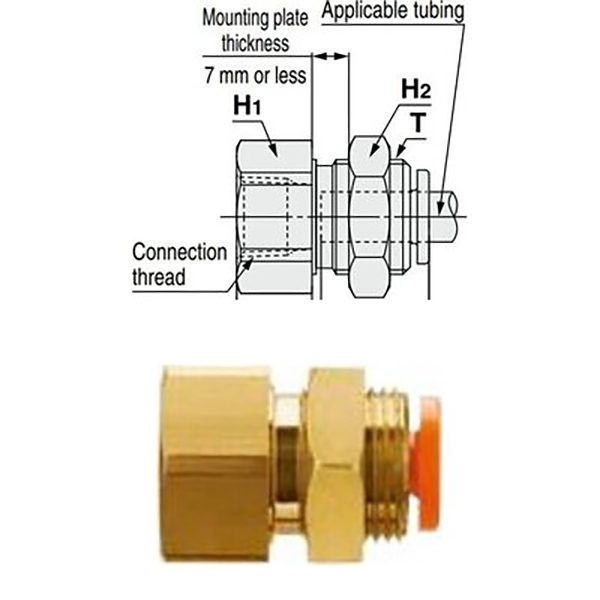

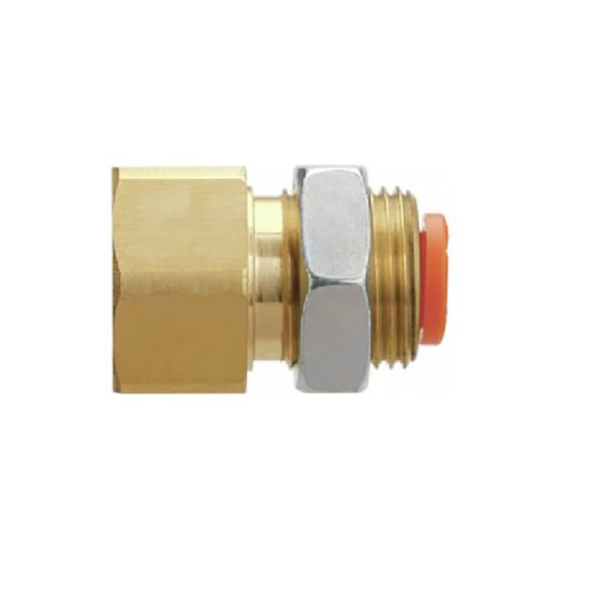

3.3 Spoj pregradne cevi z notranjim navojem (KQ2EXX-YY)

  Značilnosti strukture:

     • En konec Rc notranji navoj (povezava elektromagnetnega ventila, cilindra, ventilskega otoka znotraj plošče), drugi konec vtičnice za zunanje cevi

     • Prihaja z navojnim delom in protimatico za preboj in pritrditev plošče. Izvedite namestitev: ventil z notranjim navojem + zunanja zračna cev

     • Navojna odprtina neposredno povezuje standardne navojne ventile; samo potisna vrata, izpostavljena zunanja plošča za čisto ožičenje in preprečevanje napačnega delovanja

4. Splošne tehnične specifikacije (celotna serija)

5. Navodila za izbiro in namestitev

  Vodnik za izbiro

     • Zračna cev skozi krmilno omarico / ploščo opreme, cevi na obeh straneh → KQ2EXX-00

     • Solenoid/cilinder nameščen znotraj plošče, cev zunaj → KQ2EXX-YY

     • Miniaturna oprema / tanka plošča, omejen prostor → KQ2EXX-00J

  Opombe o namestitvi

  1. Priporočena velikost luknje v plošči:
     •Φ4Φ6 cev: Priporočeni premer luknje Φ15 mm
     •Φ8Φ10 cev: Priporočeni premer luknje Φ20 mm
     •Φ12Φ16 cev: Priporočeni premer luknje Φ24 mm

  2. Omejitev debeline plošče: standardna različica ≤7 mm; kompaktna različica J ≤5 mm

  3. Priprava cevi: Cev odrežite ravno in brez robov. Vstavite do konca, dokler ne zaslišite klika, da preprečite puščanje.

  4. Pritrditev matice: Zavarujte z zategovanjem priložene protimatice po prehodu skozi ploščo; PTFE trak ni potreben za tip A (vgrajeno tesnilo).

  5. Vakuumska uporaba: izberite tip A z NBR tesnilom za stabilno zadrževanje vakuuma.

6. Primerjava s podobnimi modeli

7. Tipične aplikacije

     • Pregrada krmilne omare: KQ2E06-00 vodi notranje cevi iz omare za povezavo zunanjih valjev, urejeno ožičenje

     • Montaža na ploščo elektromagnetnega ventila: KQ2E06-01A za ventil v notranjosti plošče, le potisni vhod je izpostavljen navzven, urejen in proti dotiku

     • Preboj v predelno steno čistih prostorov: Zaprt prodor zraka med čistim prostorom in opremo brez škode za čisto okolje

     • Gosto ožičenje za kompaktno opremo: KQ2E04-00J za tanko ploščo na majhnih strojih za prihranek prostora za postavitev z več vezji
