Serija AKH / AKB povratni ventil za hitro povezavo

Serija SOLH AKH / AKB protipovratni ventil za hitro povezavo (tip tulca)

Znamka: SOLH by Richge Technology | Integriran enosmerni ventil + vtični priključek

1. Pregled izdelka

  Serija AKH / AKB je integrirana kombinacija komponentprotipovratni ventil + hitri vtisni priključek, zasnovan za preprečevanje povratnega toka, zadrževanje tlaka in izklop vakuuma v pnevmatskih tokokrogih. Kompaktna velikost, hitra namestitev in izjemno nizek tlak razpok.

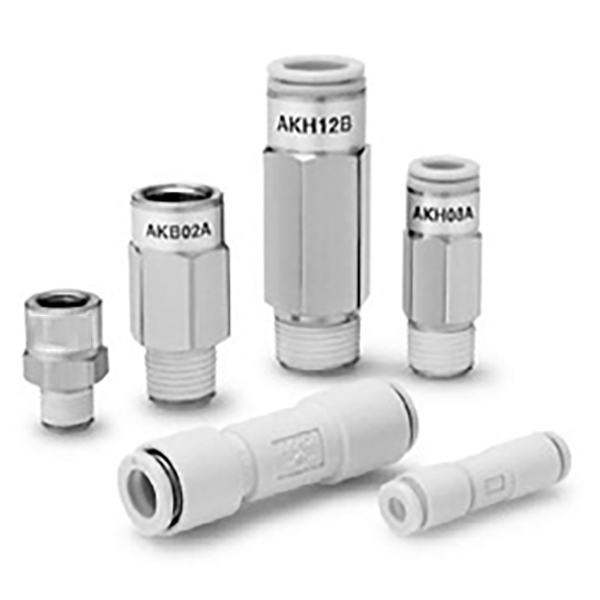

  Osnovna razlika med AKH in AKB

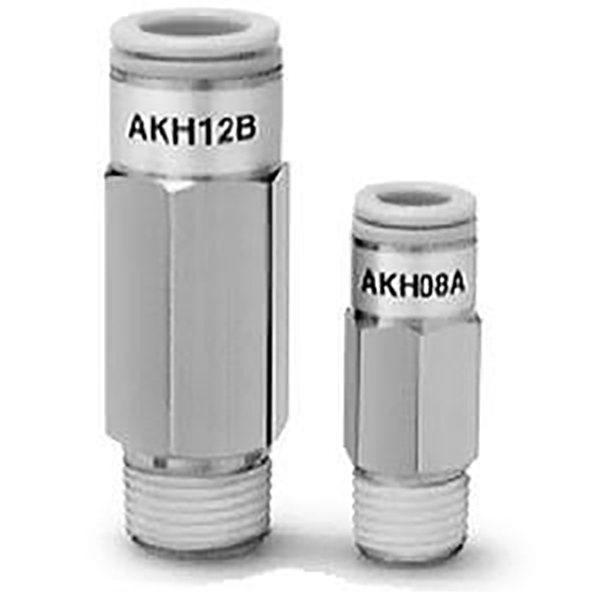

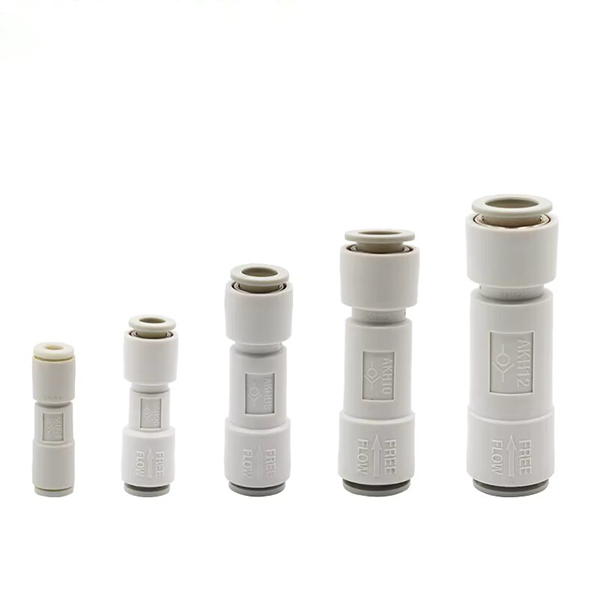

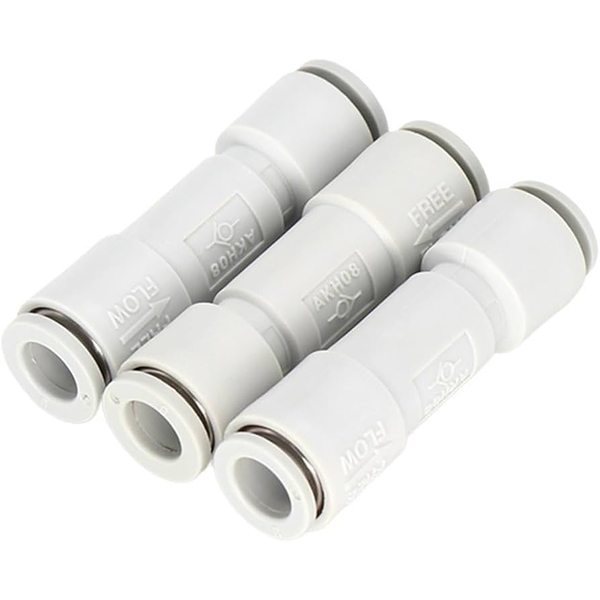

   AKH: Ravni tulec z dvojno vtičnico, obe strani za zračne cevi (Φ4 ~ Φ12).

   AKB: En moški navoj + en notranji navoj tipa tulca, za preprečevanje povratnega toka med navojnimi odprtinami

• AKB‑A: Smer toka → Zunanji navoj → Notranji navoj

• AKB‑B: Smer pretoka → Notranji navoj → Zunanji navoj

2. Osnovne funkcije

  1. Ultra nizek tlak razpok:0,005 MPa (5 kPa), primeren za vakuumske sisteme (-100 kPa ~ 1 MPa)

  2. Visok pretok: velika efektivna površina prečnega prereza z nizkim pretočnim uporom

  3. Hitro vstavljanje: Združljivo s PU/PA najlonsko/mehko najlonsko cevjo; zvočni "klik", ko se cev zaskoči

     • Material: Telo ventila PBT / cinkova zlitina; okov iz ponikljane medenine; prijemalne čeljusti iz nerjavečega jekla SUS304

     • Največji delovni tlak: 1,5 MPa

     • Delovna temperatura: -5 ℃ ~ +60 ℃ (brez zaledenitve)

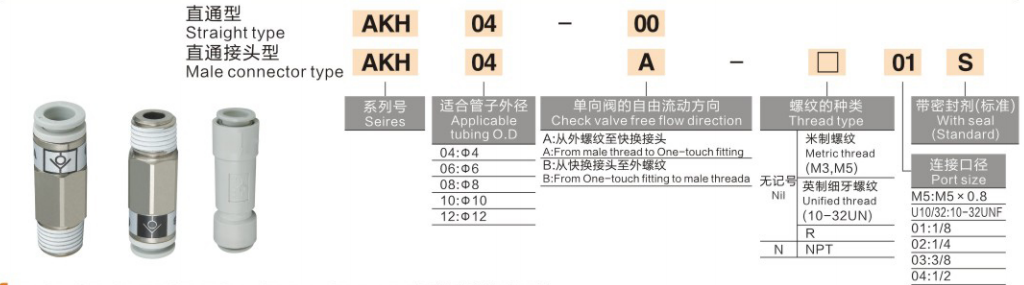

3. Definicija kode modela in primeri

 1. AKH (Dvojni vtisni tip)

      • AKH06‑00: serija AKH, cev Φ6, dvojna potisna vrata (-00 = brez navoja)

      • AKH08A‑02S: serija AKH, cev Φ8, zunanji navoj R1/4, predhodno naneseno tesnilo za navoje S

  2. AKB (tip tulca z navojem)

     • AKB02A‑02S: Serija AKB, navoj R1/4, smer toka tipa A (moški → ženski), tesnilna masa za prednanos S

4. Standardne specifikacije

 1. AKH – dvojni povratni ventil

  2. AKB – povratni ventil z navojno pušo

5. Tipične aplikacije

     • Zadrževanje tlaka v jeklenki: preprečite pogrezanje ali odnašanje bremena

     •. Vakuumsko vezje: Preprečite puščanje vakuuma (idealno za nizek tlak razpok)

     •. Dvojna blokada črpalke: zaščitite nizkotlačno črpalko pred visokotlačnim povratnim tokom

     • Protipovratni tok razvejnega tokokroga: neodvisno zadrževanje tlaka za več aktuatorjev

6. Primerjava z drugimi povratnimi ventili

     • AKH / AKB: Integrirana zasnova s ​​hitrim vtisom / rokavom, kompaktna in hitra montaža, neposredna cevna povezava

     • AK2000 / AK4000: Vrsta cevi z navojem, večja zmogljivost pretoka, brez potisnih vrat

     • AKP: Z razbremenitvijo preostalega tlaka, namenjen varnostnim pnevmatskim tokokrogom
