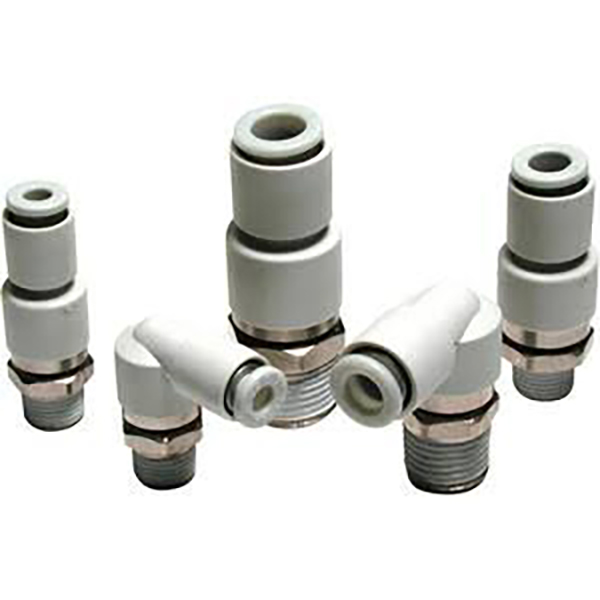

Vrtljivi rotacijski vtisni priključki serije KS / KX

SOLH KS / KX serija vrtljivih vtičnih priključkov

Znamka: SOLH by Richge Technology | 360° rotacijski pnevmatski rotacijski spoj

1. Pregled izdelka

  Serije KS / KX so rotacijski vrtljivi priključki, zasnovani za 360° neprekinjeno vrtenje in nihajoče aplikacije, kot so robotski manipulatorji, vrtljive mize in nihajoči konci cilindrov. Preprečujejo, da bi se zračne cevi med gibanjem zapletle, zvile ali raztrgale.

     • KS = standardni vrtljivi tip (enojni kroglični ležaj)

     • KX = vrtljivi tip za visoke hitrosti (dvojni kroglični ležaji)

2. Osnovna razlika: KS proti KX

     • Standardni tip KS: enojni kroglični ležaj, nizek navor. Največja hitrost: 500 vrt/min (φ4/φ6), 400 vrt/min (φ8), 300 vrt/min (φ10), 250 vrt/min (φ12). Primerno za nihanje srednje nizke hitrosti in prekinjeno vrtenje.

     • KX High-Speed ​​Type: Dvojni kroglični ležaji, ultra nizek navor, bolj gladko vrtenje. Največja hitrost: 1500 vrt/min (φ4/φ6), 1200 vrt/min (φ8), 1000 vrt/min (φ10/φ12). Primeren za neprekinjeno visoko hitrostno vrtenje in pogosto nihanje.

3. Osnovne funkcije

     • ✅ 360° Prosta rotacija: Vgrajeni ležajni sklop odpravlja vozlanje in zvijanje cevi na vrtečih se koncih.

     • ✅ Nizek rotacijski navor: Samo 0,006～0,022 N·m pri 0,5 MPa, minimalna dodatna obremenitev osi gibanja.

     • ✅ Notranja struktura proti vrtenju: Preprečuje vrtenje cevi skupaj z nastavkom in podaljšuje življenjsko dobo cevi.

     • ✅ Gradnja brez bakra: Brezelektrično nikljanje, uporabno v okoljih z omejeno uporabo bakra (polprevodniki, predelava hrane, medicina).

     • ✅ Push-to-Connect: Združljivo s φ4/φ6/φ8/φ10/φ12 PU, najlonskimi in mehkimi najlonskimi cevmi. Samodejno zaklepanje ob vstavitvi, pritisnite ovratnik za hitro sprostitev.

     • ✅ Združljiv z vakuumom: −100 kPa ~ 1,0 MPa (ni priporočljivo za vzdrževanje kritičnega vakuuma zaradi manjšega inherentnega puščanja).

     • ✅ Predhodno premazana tesnilna masa za navoje (S pripona): standardna možnost; med namestitvijo ni potreben PTFE trak.

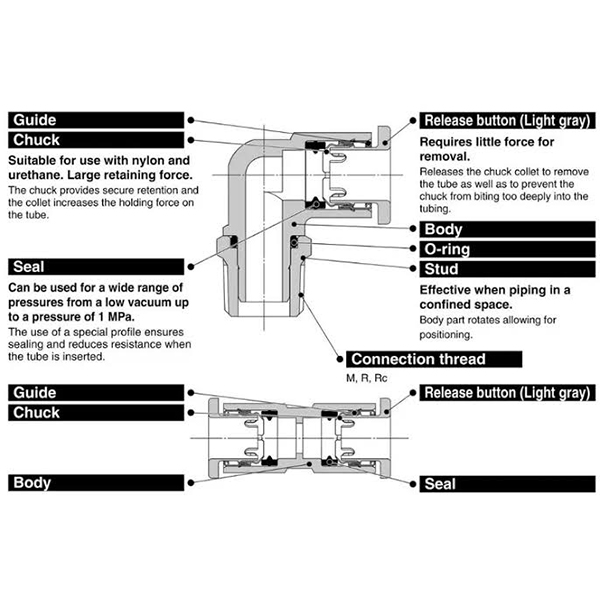

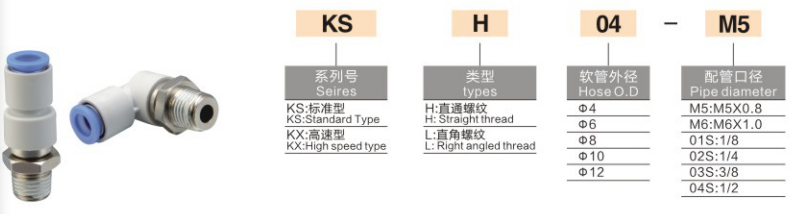

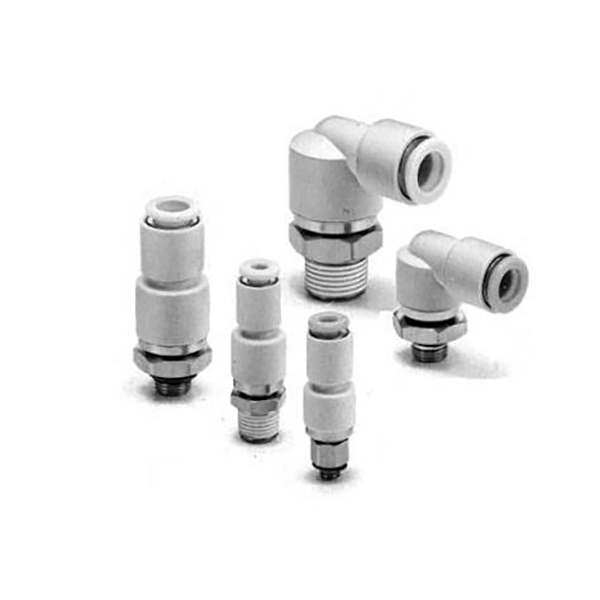

4. Poimenovanje modelov in primeri

  Standardna serija KS

     • KSH06-02S: Ravna (H), cev φ6, navoj R1/4, predhodno nanesena tesnilna masa (S)

     • KSL08-01S: koleno (L), cev φ8, navoj R1/8, predhodno nanesena tesnilna masa (S)

  Serija KX za visoke hitrosti

     • KXH04-M5: ravna (H), cev φ4, metrični navoj M5×0,8

     • KXL10-03S: koleno (L), cev φ10, navoj R3/8, predhodno nanesena tesnilna masa (S)

  Pravilo poimenovanja

5. Tehnične specifikacije

Skupni parametri

Vrtilni moment pri 0,5 MPa (N·m)

Največja hitrost vrtenja (rpm)

6. Scenariji uporabe

     1. Zapestje/sklep robota: Preprečite zapletanje cevi na vrtečih se končnih efektorjih robota.

     2. Vrtljive indeksne mize: Neprekinjen 360° dovod zraka za visokohitrostne gramofone.

     3. Nihajoči konci cilindra: nihajni in preklopni mehanizmi za sprostitev zvijanja zračnih vodov.

     4. Splošna avtomatizacija: Pnevmatske enote s pogostim nihanjem in prekinitvenim vrtenjem.

7. KS / KX v primerjavi z navadnimi vtičnimi priključki KQ

8. Vodnik za izbiro

     • Nihanje pri nizki hitrosti (≤500 rpm) →KS, boljša stroškovna učinkovitost

     • Neprekinjeno visokohitrostno vrtenje (>500 rpm) →KX, dvojni ležaj za daljšo življenjsko dobo

     • Okolja brez bakra in občutljiva na vakuum → Raje KS / KX
