KQ2R Push Fit ženski končni pokrov iz plastike

Reduktor serije SOLH KQ2R Ravni vtični priključek | Spojka za cevi različnih premerov

Znamka: SOLH by Richge Technology | SMC KQ2R enakovreden redukcijski ravni pnevmatski nastavek z enim dotikom

1. Pregled izdelka

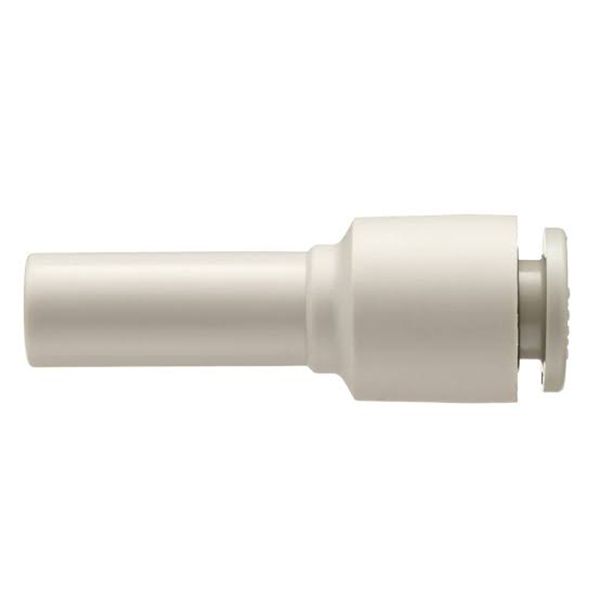

     KQ2R je reducirni ravni vtisni priključek v seriji KQ2, znan tudi kot cevni spojnik različnih premerov. Posebej je zasnovan za inline povezavo dveh zračnih cevi z različnimi zunanjimi premeri, enega najpogosteje uporabljenih reducirnih dodatkov v pnevmatskih sistemih.

2. Razlaga modela in strukture

  Primer modela: KQ2R06-08
     KQ2: SMC 2. generacija serije za namestitev z enim dotikom
     R: Reduktor, reducirna ravna struktura
     06: Zunanji premer cevi odprtine ① (mm, Φ6 mm)
     08: Zunanji premer cevi odprtine ② (mm, Φ8 mm)

  Strukturne značilnosti

     • Oba konca uporabljata standardna vrata KQ2 z enim dotikom; en konec za cev z majhnim OD in drugi za cev z velikim OD z ravnim notranjim pretočnim kanalom, ki omogoča inline povezavo za cevje različnih premerov.

     • Gladek zožen prehod znotraj kanala, nižji padec tlaka v primerjavi z razdeljenim sklopom (ravno prileganje + ločen reduktor). Idealno za pnevmatske tokokroge, občutljive na pretok in padec tlaka.

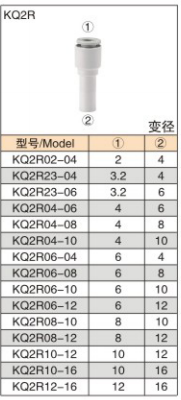

3. Tabela s popolnimi specifikacijami

4. Splošne tehnične specifikacije (skladno s celotno serijo KQ2)

5. Smernice za izbiro in delovanje

   Izbirno pravilo: Izberite KQ2R za inline povezavo dveh različnih cevi OD, dodatni kombinirani priključki niso potrebni.

     • Konec cevi mora biti ravno odrezan in brez robov. Vstavite cev do konca, dokler ne zaslišite klika, da preprečite uhajanje zraka.

     • Za odstranitev: pritisnite sprostitveni obroček na odprtino in povlecite cevje navzven; ne vlecite s surovo silo.

     • Padec tlaka se povečuje z večjo razliko premera. Dajte prednost modelom z majhno razliko v premeru v pogojih visokega pretoka.

6. Tipični scenariji uporabe

     • Prehod premera cevi: Pretvorite glavno cev Φ8 v cev Φ6 prek KQ2R06-08, da se ujemajo z jeklenkami različnih velikosti brez dodatnih adapterjev.

     • Naknadno opremljanje stroja: Povežite cevje Φ6 stare opreme s cevmi Φ8 novega stroja za združljivost, popolna zamenjava cevi ni potrebna.

     • Povezava vakuumskega tokokroga: Par vakuumskih vodov z različnimi premeri. Zasnova z nizkim puščanjem ohranja stabilno raven vakuuma.
