Serija KQ2X / KQ2XD redukcijska večsmerna vtična montaža

Serija SOLH KQ2X / KQ2XD redukcijski Y & večsmerni vtisni priključek | SMC enakovreden pnevmatski cepilnik

Znamka: SOLH by Richge Technology | SMC KQ2X / KQ2XD nadomestni reduktor Y in 4-smerni potisni razdelilnik

1. Pregled izdelka

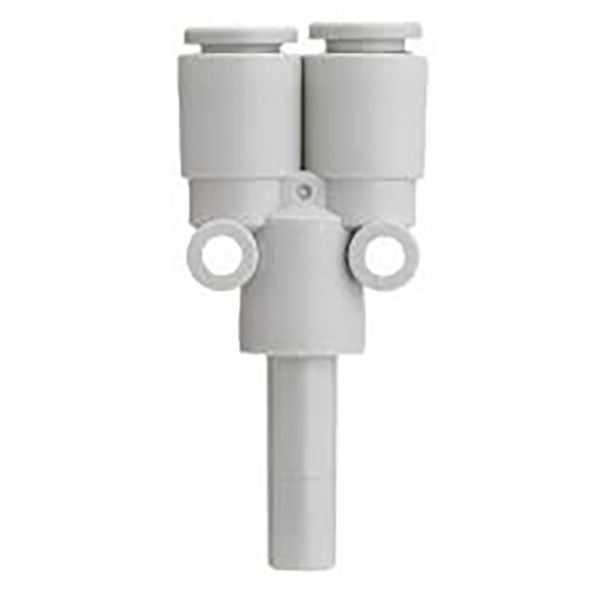

Serija KQ2X: Zmanjšani razdelilnik Y-tipa, 1 v 2 izhodu

     KQ2X je reducirni vtisni priključek v obliki črke Y 1 proti 2. Pristanišče ② je pristanišče z enim steblom; Priključek ① je sestavljen iz dveh enakih potisnih priključkov. En dohodni zračni tok razdeli na dva izhoda enakega premera z različnimi velikostmi dovodnih in izhodnih cevi, s čimer se izvede zmanjšanje in razvejanje cevovoda za pnevmatske tokokroge in distribucijo vakuumske linije.

     Material: Telo iz PBT plastike, NBR tesnilni obroči. Združljivo s PU/PA pnevmatskimi cevmi. Hitra montaža s pritiskom na povezavo, PTFE trak ni potreben.

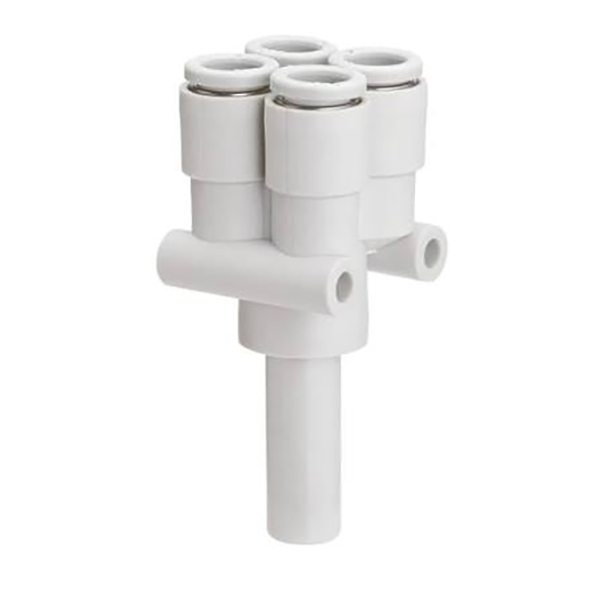

Serija KQ2XD: 4-smerni razdelilnik križnega tipa, 1 vhod 4 izhod

     KQ2XD je 1-proti-4 redukcijski večportni vtisni priključek. Pristanišče ② je pristanišče z enim steblom; Vrata ① nudijo štiri enake potisne priključke. En dovod zraka razdeli na štiri veje enakega premera z zmanjšano zasnovo, kar prihrani prostor za montažo. Idealno za večpostajno miniaturno vakuumsko ali pnevmatsko distribucijo.

Material enak kot KQ2X: ohišje iz PBT + NBR tesnila, potisna struktura, združljiva s PU in najlonsko zračno cevjo.

2. Razlaga kode modela

Serija KQ2X

  Oblika: KQ2XXX-XX
     Prvi dve števki: OD cevi dveh odprtin (priključek ①)
     Zadnji dve števki: zunanji premer stebla glavne vstopne odprtine (priključek ②)
     Primer: KQ2X04-06 → Vrata ①: dva × Φ4 vtična priključka; Vrata ②: Φ6 steblo

Serija KQ2XD

   Oblika: KQ2XDXX-XX
     Prvi dve števki: OD štirih odprtin cevi (priključek ①)
     Zadnji dve števki: zunanji premer stebla glavne vstopne odprtine (priključek ②)
     Primer: KQ2XD04-06 → Štiri × Φ4 vrata na vratih ①; Vrata ②: Φ6 steblo

3. Ključne tehnične specifikacije in navodila za namestitev

Navodila za namestitev

     • Odrežite cev pravokotno in navpično, vstavite do konca v nastavek, dokler se ne namesti.

     • Za odstranitev cevi: najprej pritisnite sprostitveni obroček, nato pa izvlecite cev.

Vodnik po razlikovanju

     • KQ2X: 1 dovod, 2 izhoda (dvosmerni razdelilnik tipa Y)

     • KQ2XD: 1 dovod, 4 izhodi (križni 4-smerni razdelilnik)

Scenariji uporabe

     • Distribucija vakuumskega tokokroga za več priseskov v avtomatizaciji

     • Pnevmatska veja za majhne šablone, 3C in pakirno opremo

     • Kompakten razdelilnik za miniaturne vakuumske module z več postajami

     • Robotski končni efektor, ki deli zračni vod z zmanjšanim odtisom
