KQ2U / KQ2UD Series Y-Type Multi-Port Push-in priključki

SOLH KQ2U / KQ2UD Serija Y-Type Multi-Port vtisni priključki | Pnevmatski priključek razdelilnika

Znamka: SOLH by Richge Technology | SMC KQ2U / KQ2UD enakovredno Y pritrditev z več vtičnicami z enim dotikom

1. Pregled izdelka

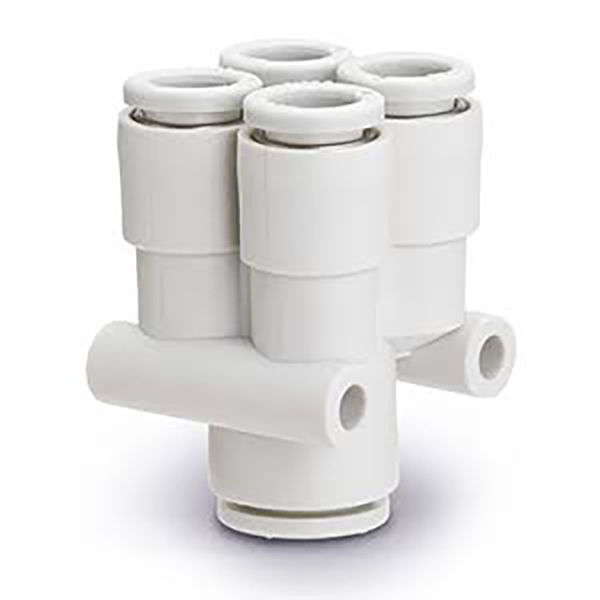

     KQ2U je razdelilnik Y tipa 1-v 2-out na potisni vhod; KQ2UD je Y-tip 1-in 4-out potisni razdelilnik. Oba spadata v serijo pnevmatskih priključkov na en dotik SOLH KQ2. Izdelan s PBT ohišjem in zunanjim navojem iz ponikljane medenine. Neposredni plug-and-play za PU zračne cevi, PTFE trak ni potreben. Zasnovan za razdelitev zračnega tokokroga 1 proti 2 / 1 proti 4, popolnoma zamenljiv s SMC KQ2U / KQ2UD. Široko uporabljen v opremi za avtomatizacijo, vakuumskih priseskih in pnevmatskih pogonih za distribucijo zraka.

     KQ2U: 1 dovod, 2 izhoda (razcep v obliki črke Y 1 do 2)
     KQ2UD: 1 dovod, 4 izhodi (razcep v obliki črke Y 1 do 4)

2. Pravila za poimenovanje modelov

2.1 KQ2U (1-in 2-out Y razdelilnik)

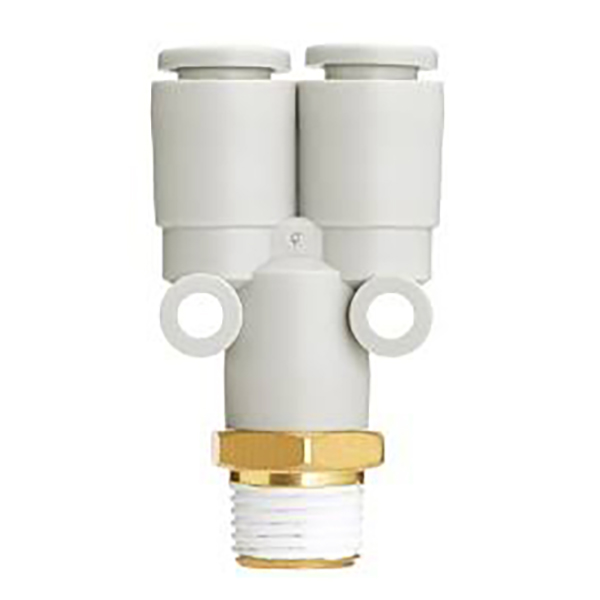

  1. Različica z zunanjim navojem KQ2Uxx-xxS Primer: KQ2U06-02S
     KQ2U: nastavek tipa Y 1-v 2-izhod
     06: OD cevi izhodnih vrat Φ6 mm
     02S: zunanji konični navoj R1/4 (S = R konični zunanji navoj)
     Koda navoja: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

  2. Različica ravne cevi enakega premera KQ2Uxx-00 Primer: KQ2U08-00
     Vhod in dva izhoda imata enako OD cevi, vse Φ8 mm

  3.Ravna pomanjšana različica KQ2Uxx-yy Primer: KQ2U04-06
     Dva izhoda Φ4; glavni dovod Φ6, razcep za zmanjšanje premera

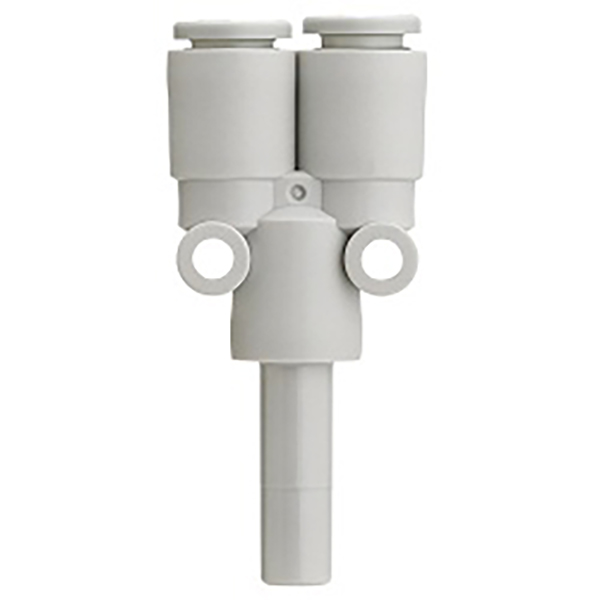

 4. Različica bodečega čepa KQ2Uxx-99
     Plastično togo steblo vtikača na dnu, vstavi se v ženski potisni priključek za razdelitev 1-v 2-izhod

2.2 KQ2UD (1-in 4-out Y razdelilnik)

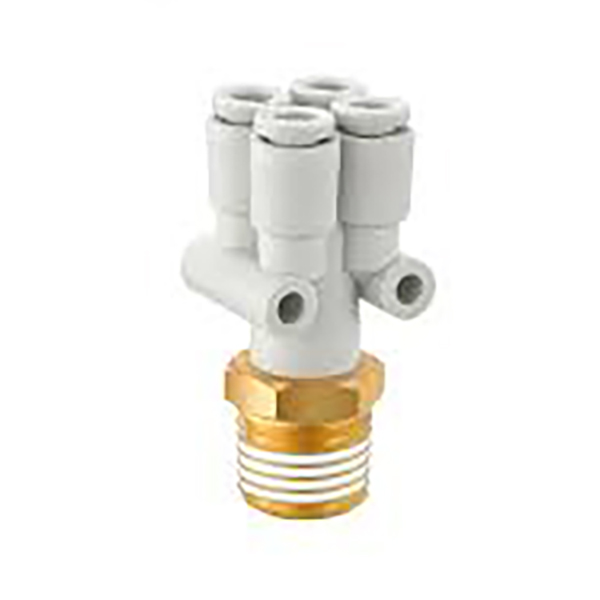

  1. Različica z zunanjim navojem KQ2UDxx-xxS Primer: KQ2UD08-03S
     Vhod z zunanjim navojem R38, štirje izhodi za cevi Φ8

  2. Različica reducirne cevi KQ2UDxx-yy Primer: KQ2UD04-06
     Štirje izhodi Φ4, glavni dovod Φ6, redukcijska distribucija z več vrati

3. Tabela povzetka specifikacij

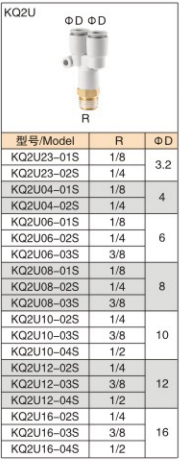

3.1 KQ2U (1-in 2-out Y razdelilnik)

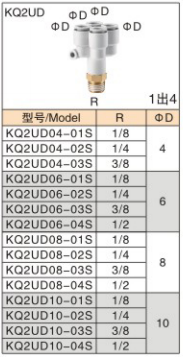

3.2 KQ2UD (1-in 4-out Y razdelilnik)

4. Splošne tehnične specifikacije

5. Lastnosti izdelka

     • Hitra vtična montaža: Vstavljeno cevje za takojšnje tesnjenje. Pritisnite beli sprostitveni ovratnik, da odstranite cev, kar močno izboljša učinkovitost sestavljanja.

     • Večpotna porazdelitev zraka: KQ2U za razdelitev 1 proti 2, KQ2UD za delitev 1 proti 4. Centralizirana distribucija vira zraka za poenostavitev usmerjanja zraka.

     • Na voljo možnost zmanjšanja: Različice z enakim in zmanjšanim premerom za povezavo cevi različnih velikosti.

     • Zanesljivo tesnjenje navojev: Medeninasti zunanji navoj iz ponikljane z visoko odpornostjo proti koroziji in mehansko trdnostjo.

     • Kompaktna velikost: Majhen odtis za omejen prostor za montažo, ki se pogosto uporablja v manipulatorjih, šablonah in modulih s priseski.

6. Tipične aplikacije

     • Razdelitev niza vakuumskih skodelic (več vakuumskih skodelic si deli en vir vakuuma)

     • Večcilindrični dovod zraka za napeljave za avtomatizacijo

     • Pnevmatska vezja za pakirne stroje, 3C opremo in stroje za brizganje

     • Razdelitev zračnih linij za pnevmatsko kontrolo in testne šablone

7. Opombe o namestitvi

     • Cev odrežite pravokotno brez robov; robci lahko opraskajo tesnilni obroč in povzročijo uhajanje zraka.

     • Potisnite cev do konca na dno in se prepričajte, da sprostitveni obroček varno zaklene cevje.

     • Ni za vodo, olje ali močne korozivne tekočine. Samo za uporabo s stisnjenim zrakom in vakuumom.

     • Izogibajte se ponavljajočemu upogibanju na korenu sklepa, da preprečite pokanje plastike.
