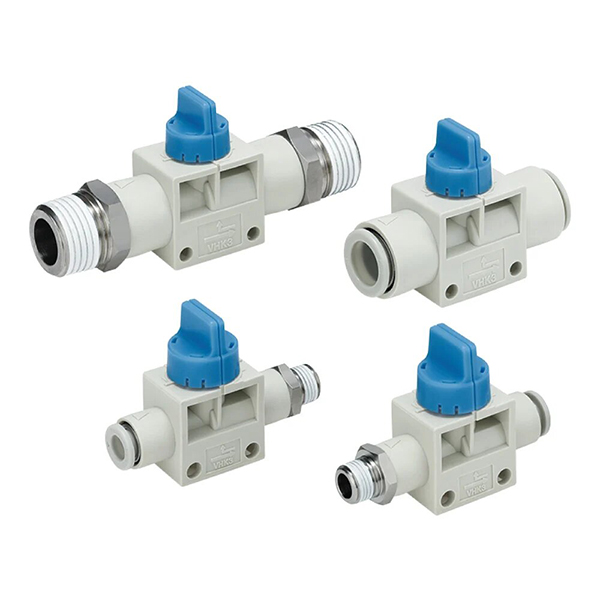

Ročni ventil SOLH VHK z gumbom vključuje 2/2-smerni zapiralni in 3/2-smerni razbremenilni tip, popolnoma zamenljiv z originalnimi ventili SMC VHK. S samorazvitim natančnim tesnjenjem lopute, ognjevarnim PBT ohišjem in bakrenim tuljavom se avtomatsko množično proizvaja z zadostnimi točkovnimi zalogami. Odlikuje ga 90° rotacijsko delovanje z nizkim navorom in obilo potisnih/navojnih konektorjev. 3/2-smerna različica samodejno odvaja preostali tlak, široko uporabljena za varnostno razbremenitev pred elektromagnetnimi ventili, preklapljanje vakuumskega tokokroga in krmiljenje zraka v vejah v kompaktnih miniaturnih pnevmatskih sistemih.

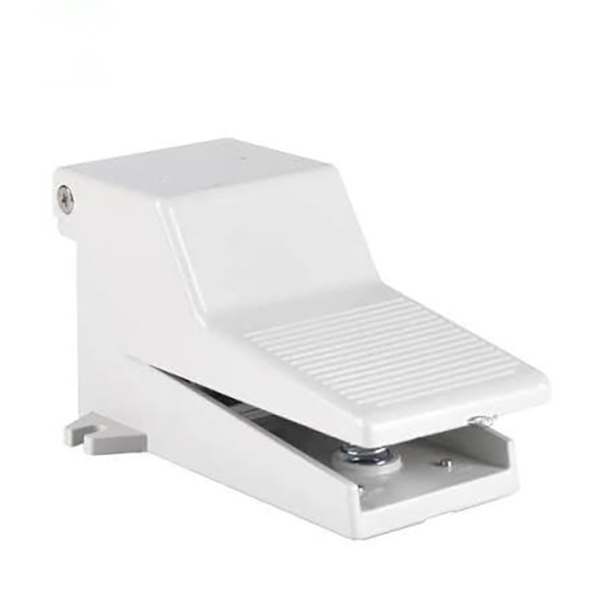

Pnevmatski nožni ventil SOLH 4F ima integrirano ohišje iz tlačno litega aluminija in je popolnoma zamenljiv z enakovrednimi modeli AirTAC. Zgrajen na podlagi lastnorazvite tehnologije dvojnega tesnjenja izpušnih plinov, se množično proizvaja na avtomatiziranih montažnih linijah z zadostnimi zalogami na kraju samem in stalnimi globalnimi pošiljkami. Na voljo v različicah s samoponovnim ponastavitvijo, samozaklepanjem in varnostnim varovalom z odpornostjo proti prahu in brizganju IP54, nadzira povratno gibanje dvodelujočih valjev na široko za žigosanje, kovičenje napeljav in odpravljanje napak na vezju na kraju samem. Visok pretok zraka zagotavlja hiter odziv, struktura, odporna na udarce, ustreza težkim in pogostim korakom v industrijskih delavnicah.

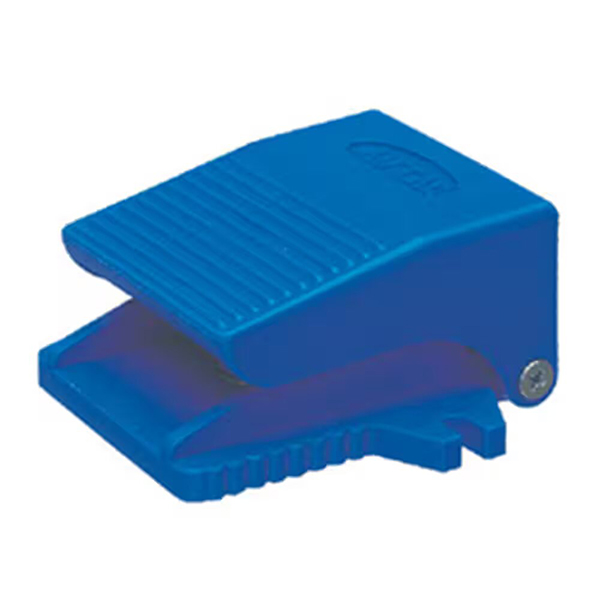

Pnevmatski nožni ventili SOLH 3F, sestavljeni iz težke različice tlačno litega aluminija 3F in lahke plastike 3FM za neposredno zamenjavo primerkov AirTAC. Podprto s tehnologijo natančnega tesnjenja, ki smo jo razvili sami, in avtomatizirano množično proizvodnjo, se vzdržujejo zadostne zaloge na kraju samem z velikimi letnimi pošiljkami. Opremljeni so z načini samoponastavitve in zaklepanja ter zaščito IP54, služijo vpenjanju vpenjal, enostransko delujočim cilindrom in vakuumskemu prekinjanju, stabilno dobavljeni strankam strojne obdelave in avtomatizacije, odporni proti obrabi za visokofrekvenčno delovanje v delavnici pod stisnjenim zrakom brez maziv.

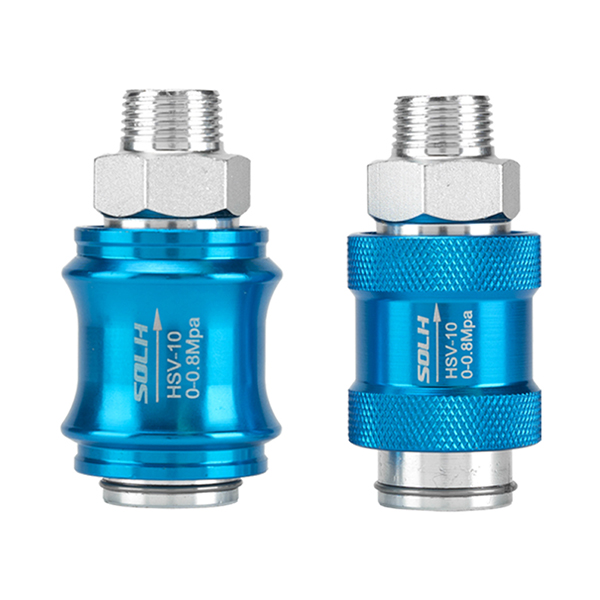

3/2-smerni ročni drsni pnevmatski ventili serije SOLH HSV imajo vgrajeno integrirano strukturo s potisnimi in vlečnimi rokavi, ki je popolnoma skladna z dimenzijskimi specifikacijami glavne serije AirTAC HSV in zamenljiva z enakovrednimi domačimi primerki. Zasnovan brez povratnih vzmeti in opremljen z mehanskim samozaklepnim pozicioniranjem, ta ventil preklaplja pretok zraka z aksialnim potiskanjem in vlečenjem: potiskanje tulca naprej povezuje vstopno odprtino P in delovno odprtino A za normalno dovajanje zraka; vlečenje nazaj odklopi dovod zraka in samodejno poveže odprtino A z vgrajeno izpušno odprtino R za hitro odzračevanje preostalega tlaka v zadnjih cevovodih in aktuatorjih. Služi kot namensko varnostno izklopno stikalo za pnevmatske odcepe cevovodov in bistven razbremenilni ventil za vzdrževanje opreme. Konfigurirana so tri standardna vrata: P za glavni dovod stisnjenega zraka, A za izhod do spodnjih pnevmatskih komponent in vgrajena vgrajena izpušna odprtina R, skrita v ohišju ventila. Dobavljene so številne specifikacije, ki pokrivajo velikosti navojev od G1/8 do G1, skupaj s tremi možnostmi postavitve navojev (enojni notranji in enojni zunanji navoj SF, dvojni zunanji navoj SS, dvojni notranji navoj FF); Konični navoj PT, vzporedni navoj G in navoj NPT je mogoče izbrati, da ustrezajo svetovnim standardom za cevovode. Izdelan iz ohišij ventilov iz trdo anodizirane aluminijeve zlitine, tuljav proti rjavenju iz nerjavečega jekla in tesnilnih obročev iz visoko zmogljive NBR nitrilne gume, ventil podpira delovanje brez mazanja pod filtriranim stisnjenim zrakom znotraj nazivnega delovnega tlaka 0~1,0 MPa in prenese preskusni tlak do 1,5 MPa. Delovna potisna in vlečna sila je nadzorovana pri 18~25 N za nemoteno delovanje, mehanska zaklepna struktura pa trdno ohranja nastavljeni položaj brez odnašanja ali uhajanja zraka zaradi nenamernega dotika. Za razliko od rotacijskih ročnih ventilov 4HV, ki se uporabljajo za preklop naprej/nazaj dvodelujočih valjev, je serija HSV zasnovana izključno za vklop-izklop cevovoda in sprostitev tlaka. Lahko se vgradi neposredno zaporedno v zračne cevi brez dodatnih montažnih podstavkov, da prihranite prostor za namestitev. Široko uporabljen za izolacijo dovoda zraka pred remontom opreme, varnostni izklop glavnega zračnega tokokroga orodij za avtomatizacijo, preklapljanje vakuumskega cevovoda in neodvisno krmiljenje zračnega vira razvejnega tokokroga, učinkovito odpravlja skrite nevarnosti, ki jih povzroča preostali tlak med vzdrževanjem, in zagotavlja varnost delovanja na mestu.

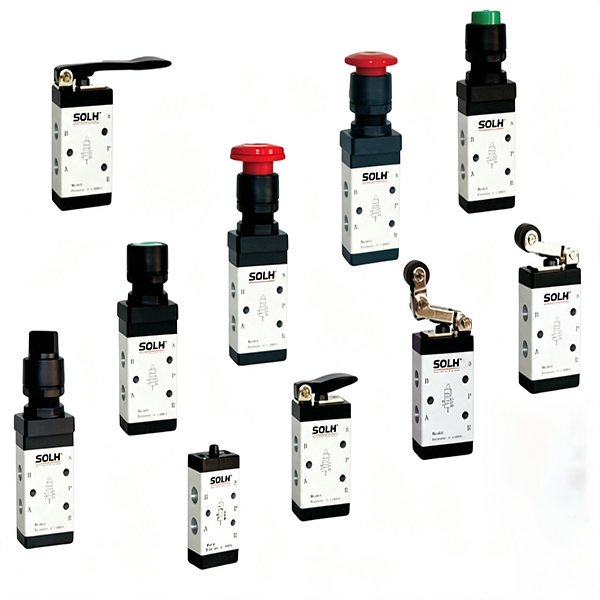

SOLH M5 serija 5/2-smernih mehanskih vzmetnih povratnih ventilov uporablja poenotene vmesnike M5 × 0,8 s finim navojem v celotni liniji izdelkov. Ti pnevmatski ventili brez navitja preklapljajo zračne kanale izključno na podlagi zunanje mehanske aktivacijske sile in se samodejno ponastavijo z vgrajenimi vzmetmi, ko je zunanja sila odstranjena. Služijo kot osrednje miniaturne komponente sprožilca pnevmatskega signala, ki se široko uporabljajo za pozicioniranje omejitve giba valja, prenos povratnega signala v položaju in lokalno ročno pnevmatsko preklapljanje na avtomatizirani opremi. Celotna serija pokriva dve glavni kategoriji: tipe z mehanskim pogonom (bat, valjčna ročica, enosmerni valj) in tipe z ročnim upravljanjem (gumb, preklopna ročica, gobasti gumb v sili, vrtljivi gumb za zaklepanje), ki so v celoti dimenzijsko zamenljivi z glavnimi mehanskimi ventili serije AirTAC M5 za neposredno zamenjavo. Standardna postavitev s petimi vrati je sestavljena iz P glavne odprtine za dovod zraka, delovnih odprtin A/B, povezanih z miniaturnimi dvojno delujočimi cilindri, in dveh ločenih stranskih izpušnih odprtin R1/R2, rezerviranih za namestitev miniaturnega dušilnika zvoka za zmanjšanje hrupa izpušnih plinov in blokiranje vdora zunanjega prahu. Sprejeta je uravnotežena drsna struktura tuljave, ki je odporna na motnje protitlaka dovoda zraka; za dokončanje stabilnega preklopa ventila z ultra občutljivim odzivom je potrebna le majhna zunanja sila. Več prožilnih glav je izbirnih za prilagajanje različnim delovnim pogojem: ravni bat M5B za togo zaznavanje pozicioniranja kontakta, univerzalni valjčni vzvod M5R, ki ga sprožijo odmikači in lopute, enosmerni valj M5L za enosmerno omejevanje proti nepravilnemu delovanju ter različni slogi ročnega gumba in preklopa za ročni nadzor pomika na mestu in izklop v sili. Izdelani s telesi ventilov iz trdega anodiziranega aluminija in tesnili iz nitrilne gume NBR, odpornimi proti obrabi, ventili podpirajo delovanje brez mazanja pod filtriranim stisnjenim zrakom znotraj 0,05~0,8 MPa in se ponašajo z življenjsko dobo, ki presega 10 milijonov preklopnih ciklov. Na voljo so razdelilne podlage za več postaj po meri (serija M5M) za centralizirano dovajanje zraka in modularno integrirano namestitev, skupaj z ustreznimi adapterji, mikro dušilci zvoka in hitrimi priključki. Ta 5-portna serija M5 se razlikuje od 3/2-smernih pilotnih ventilov S3 in lahko neposredno poganja majhne dvojno delujoče cilindre ali izhodne pilotne signale za aktiviranje glavnih elektromagnetnih ventilov. Tipični scenariji vključujejo zaznavanje vpenjalnega elementa na mestu, samodejno vzvratno premikanje cilindra, ročno odpravljanje napak na kraju samem in proženje pnevmatskega logičnega signala majhne avtomatizacije.

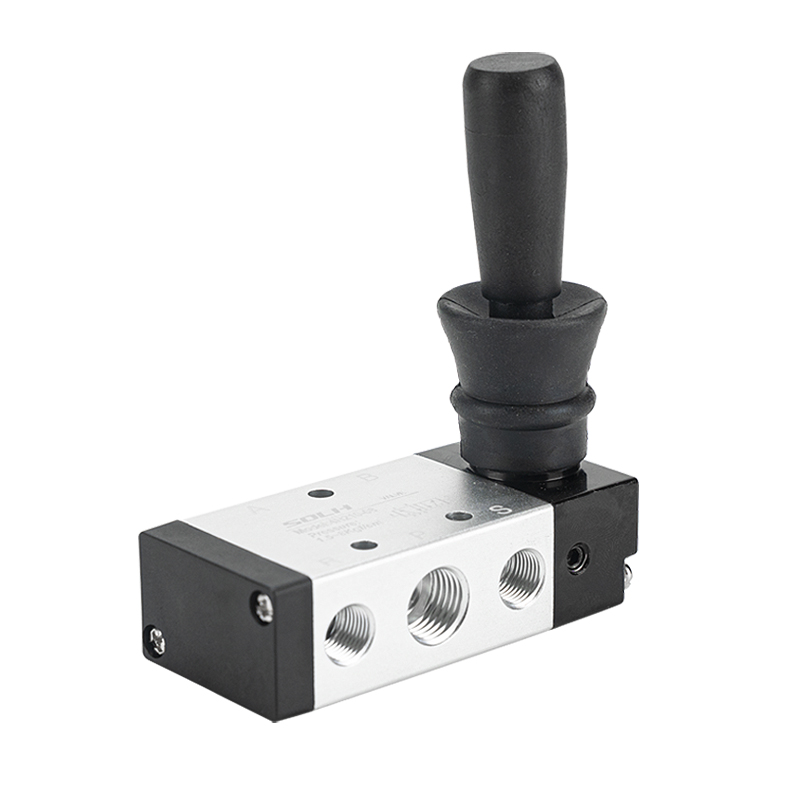

Smerni krmilni ventili serije SOLH 4H so razviti v skladu z glavnimi industrijskimi standardi in pokrivajo konfiguracije s 5/2 in 5/3 položaji. Upravljani izključno z ročnim upravljanjem z ročico brez elektromagnetnih tuljav ali pnevmatskih pilotnih signalov, so ti ročni ventili na tuljavo široko uporabljeni za zagon opreme na kraju samem, varnostni izklop v sili in palčni nadzor dvodelujočih valjev. Izdelan z ohišji iz aluminijeve zlitine visoke trdnosti in natančnimi sklopi tuljav, sta neobvezni dve pozicionirni strukturi: samodejna povratna vzmet in mehansko zaklepanje z jekleno kroglico. Bistveno je, da so vgradne mere popolnoma skladne s 4V elektromagnetnimi ventili in 4A ventili na zračni pogon, kar omogoča neposredno izmenjavo in prilagodljivo preklapljanje med električnimi, pnevmatskimi in ročnimi načini krmiljenja v standardnih pnevmatskih sistemih. Postavitev s petimi vrati je v skladu z mednarodnimi splošnimi specifikacijami: P služi kot glavni dovod stisnjenega zraka; Priključki A in B se povezujeta z dvema votlinama dvodelujočih valjev za upravljanje gibov iztegovanja in umika; R in S sta izpušni odprtini, združljivi s standardnimi dušilci zvoka za nižji hrup izpušnih plinov. Pri modelih s položajem 5/2 se različice s ponastavitvijo vzmeti samodejno odbijejo, ko je vzvod izpuščen, da zagotovi zanesljivo zaščito pred nenamernimi neprekinjenimi dejanji; različice s samozaklepanjem zavarujejo položaj tuljave s pozicioniranjem jeklene krogle in ostanejo zaskočene do ročnega preklopa, kar je idealno za dolgotrajna fiksna delovna stanja. Vse enote s 5/3 položaji imajo dvojno stabilno pozicioniranje žoge s tremi nastavljivimi nevtralnimi načini. Zaprto središče (tip C) tesni vse odprtine za zaklepanje cilindrov in preprečuje padec navpično nameščenih aktuatorjev; Izpušni center (Tip C) prezračuje A/B odprtine za razbremenitev tlaka, kar omogoča prosto lebdenje jeklenke med ročnim testiranjem; Tlačni center (Tip P) dovaja stisnjen zrak v obe delovni odprtini za sinhrono vpenjanje in regulacijo ravnovesja sile. Delujejo na filtriran stisnjen zrak znotraj 0,15 ~ 0,8 MPa v pogojih brez mazanja, ventili pa enakomerno delujejo pri -20 ℃ do +70 ℃. Razpoložljive specifikacije segajo od 4H200 do 4H400 z več možnostmi navojev. Ventili so brez električnih komponent in imajo lastno eksplozijsko odpornost brez iskrenja, kar je zelo primerno za vnetljiva, prašna in visoko tvegana proizvodna mesta. Podpirajo montažo na ploščo in osnovno namestitev, ki se pogosto uporabljajo za ročni zagon proizvodne linije, izklop pnevmatskega tokokroga v sili, varnostne zanke in zamenjavo avtomatskih krmilnih ventilov za naknadno vgradnjo.

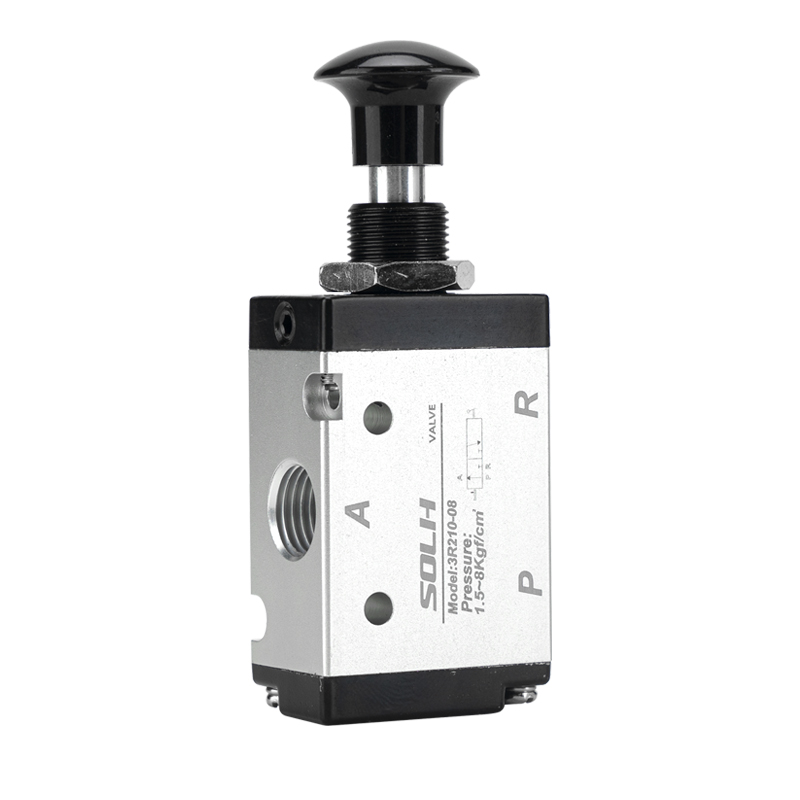

3/2-smerni ročni vlečni krmilni ventili serije SOLH 3L sledijo standardnim industrijskim specifikacijam s privzeto normalno zaprto (NC) strukturo, opremljeno s samodejnim vzmetnim povratkom. Ta ročni pnevmatski ventil, ki ga upravljate z enostavnim aksialnim premikanjem ročaja push-pull, ne potrebuje električnih delov ali pnevmatskih pogonskih signalov, zaradi česar je samovarna ročna preklopna komponenta za pnevmatske tokokroge. Široko se uporablja za proženje cilindra z enojnim delovanjem, vklop-izklop tokokroga, zagon in varnostne blokirne sisteme, še posebej idealen za odpravljanje napak na terenu, izklop v sili in eksplozijsko nagnjena delovna okolja. Postavitev s tremi vrati je v skladu z univerzalnimi industrijskimi standardi: P za glavni dovod stisnjenega zraka, A za delovno izhodno odprtino, ki povezuje enostransko delujoče cilindre, in R za izpušno odprtino, združljivo s standardnimi dušilci zvoka za zmanjšanje hrupa izpušnih plinov. V normalnem sproščenem stanju vgrajena povratna vzmet pritisne na natančno tuljavo, da zapre vstop P; vrata A so povezana z R za razbremenitev tlaka za vzdrževanje zaprtega varnega stanja. Ročno vlečenje ročaja premakne tuljavo, da poveže odprtini P in A za dovod zraka za pogon gibanja cilindra. Ko je vzmet sproščena, v trenutku ponastavi ventil, prekine dovod zraka in izpusti preostali tlak, da prepreči nenamerno neprekinjeno delovanje. Izdelan z robustnimi ohišji iz aluminijeve zlitine in natančnimi tuljavami z nizkim trenjem, ventil podpira delovanje brez mazanja s stabilno učinkovitostjo tesnjenja. Štirje velikostni razredi, od kompaktnega 3L100 do 3L400 za težke obremenitve, pokrivajo specifikacije navojev M5, G1/8, G1/4, G3/8 in G1/2; Možnosti navojev PT, NPT in G so na voljo za izpolnitev globalnih zahtev po namestitvi. Ventil podpira montažo na ploščo in montažo na podlago, pri čemer ima enake namestitvene dimenzije kot ventili na zračni pogon 3A za brezhibno izmenjavo med načinoma ročnega in pnevmatskega krmiljenja. Brez kakršnih koli električnih komponent zagotavlja delovanje brez iskrenja, primerno za vnetljive, prašne in vlažne delavnice, ki se običajno uporablja za ročno vpenjanje, krmiljenje izmetnega cilindra, varnostno zaklepanje pri vzdrževanju opreme in kombinirane ročno-pnevmatske logične krmilne sisteme, povezane s pilotnimi ventili 3A.

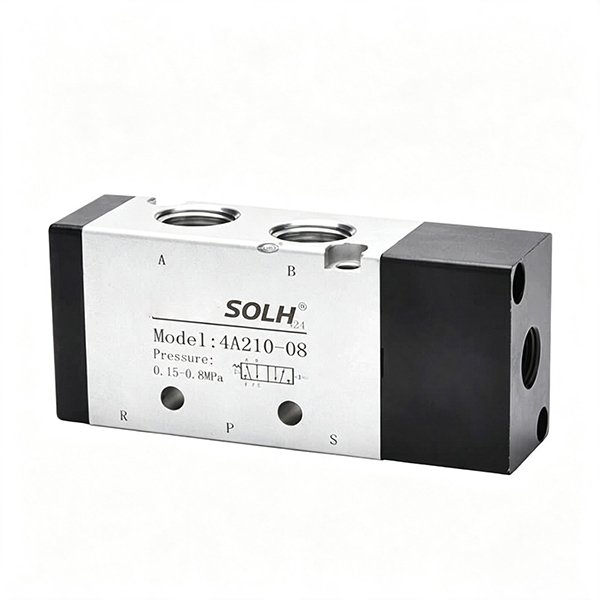

5/2-potni in 5/3-potni zračni smerni regulacijski ventili serije SOLH 4A so popolni pnevmatski dvojnik klasične serije elektromagnetnih elektromagnetnih ventilov 4 V. Ta ventil, ki ga v celoti poganjajo zunanji pnevmatski krmilni signali brez tuljav ali električnih delov v notranjosti, dosega inherentno protieksplozijsko varnost in služi kot osrednja krmilna enota za neelektrične pnevmatske zanke, nevarna eksplozivna območja in varnostne blokirne sisteme. Sprejema visoko natančno konfiguracijo tuljave in robustna ohišja iz aluminijeve zlitine, ki ima enake namestitvene dimenzije in karakteristike pretoka kot serija 4V za brezhibno neposredno zamenjavo in nadgradnjo med električnimi in popolnoma pnevmatskimi krmilnimi shemami. Standardna postavitev s petimi vrati sledi industrijskim univerzalnim specifikacijam: P za glavni dovod zraka, A in B kot delovni odprtini, povezani z dvema komorama dvodelujočih valjev za regulacijo podaljšanja in umika, R in S kot izpušni odprtini, združljivi s standardnimi dušilci zvoka za zmanjšanje hrupa pri delovanju. 5/2-smerna linija ponuja možnosti enojnega pnevmatskega krmiljenja in dvojnega pnevmatskega krmiljenja. Modeli z enim zračnim krmiljenjem se preklopijo, ko prejmejo krmilne zračne signale, in se samodejno ponastavijo z vgrajenimi vzmetmi, ko krmilni tlak izgine, da zagotovijo varno zaščito. Različice z dvojnim zračnim krmiljenjem nimajo povratnih vzmeti in vztrajno zaklenejo trenutni položaj tuljave po odklopu krmilnega zraka, kar podpira dolgotrajno pozicioniranje in zadrževanje tlaka brez trajnega vnosa krmilnega zraka. 5/3-potne različice so izključno na dvojni zračni pogon s tremi izbirnimi nevtralnimi konfiguracijami: zaprto središče (tip C) tesni vse odprtine za zaklepanje cilindrov in preprečevanje navpičnega padca; izpušni center (tip E) odvaja A/B odprtine v ozračje za sprostitev tlaka in ročno zagon; tlačno središče (Tip P) dovaja stisnjen zrak v obe delovni odprtini za sinhrono vpenjanje in nastavitev ravnovesja sile. Celotna serija je primerna za filtriran stisnjen zrak pri delovnem tlaku 0,15~0,8 MPa, podpira delovanje brez mazanja in zanesljivo deluje od -20 ℃ do +70 ℃. Široko se uporablja v kemičnih obratih, lakirnicah, rudarstvu in drugih okoljih s tveganjem eksplozije, sodeluje z mehanskimi ventili, ročno upravljanimi ventili in zračnimi krmilnimi ventili za izdelavo popolnih popolnoma pnevmatskih logičnih krmilnih sistemov za dvodelujoče cilindre.

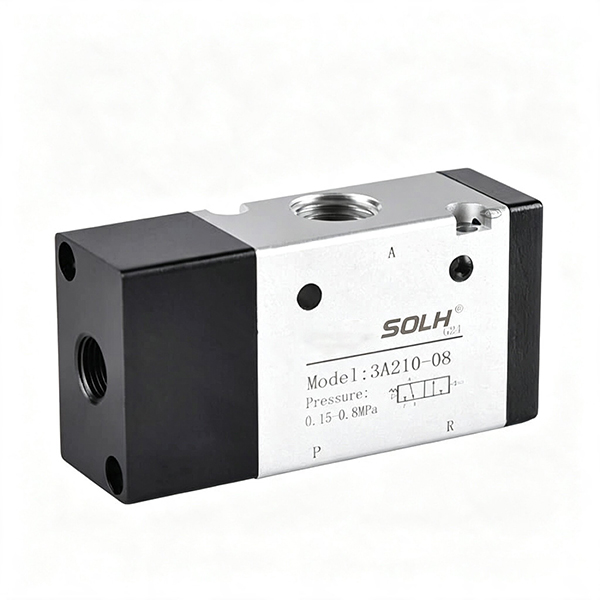

3/2-smerni 3/2-potni eksterni zračni krmilni ventili serije SOLH 3A so izdelani v skladu z glavnimi industrijskimi standardi. Ta serija, ki jo v celoti poganja vhod pnevmatskega signala brez kakršnih koli elektromagnetnih tuljav, je zasnovana za upravljanje raztezanja, umika in zadrževanja tlaka enodelujočih pnevmatskih cilindrov. Služi kot kritičen varnostni krmilni element za popolnoma brezelektrične pnevmatske tokokroge, nevarne eksplozivne atmosfere in industrijske stroje, varne pred okvarami. Standardna postavitev s tremi vrati sledi univerzalnim industrijskim definicijam: P za glavni dovod stisnjenega zraka, A za delovni izhod, povezan neposredno z enosmerno delujočimi cilindri, in R za izpušno odprtino za razbremenitev tlaka in hitro ponastavitev vzmeti. Na voljo sta dve krmilni konfiguraciji. Modeli z enim pnevmatskim krmiljenjem (3A×10) preklopijo, ko prejmejo zunanje zračne signale, in se samodejno ponastavijo prek vgrajenih vzmeti, ko je krmilni zračni signal odstranjen, da zagotovijo delovanje varne ponastavitve. Različice z dvojnim pnevmatskim krmiljenjem (3A×20) sprejmejo zaskočno strukturo tuljave, ki vztrajno zaklepa položaj ventila tudi po odklopu krmilnega zraka, da vzdržuje dolgotrajno vpenjanje in pozicioniranje. Ventili, izdelani iz visoko trdnih ohišij ventilov iz aluminijeve zlitine in natančno strojno obdelanih tuljav, podpirajo delovanje brez olja pod filtriranim stisnjenim zrakom z natančnostjo filtracije nad 40 μm v območju delovnega tlaka 0,15~0,8 MPa. Štiridimenzionalne specifikacije od miniaturnega 3A100 do 3A400 z visokim pretokom za težke obremenitve pokrivajo navojne povezave od M5 do G1/2, navoji NPT pa so neobvezni za projekte v tujini. Ventil brez notranjih električnih delov deluje protieksplozijsko in je popolnoma primeren za vnetljiva, prašna in vlažna delovna okolja. Podpira naključno namestitev pod več koti in montažo razdelilnika za modularne bloke ventilov, široko uporabljene v mehanizmih za vpenjanje obdelovancev, pnevmatskih varnostnih sistemih zaklepanja in dolgotrajnih pozicionirnih postajah.
