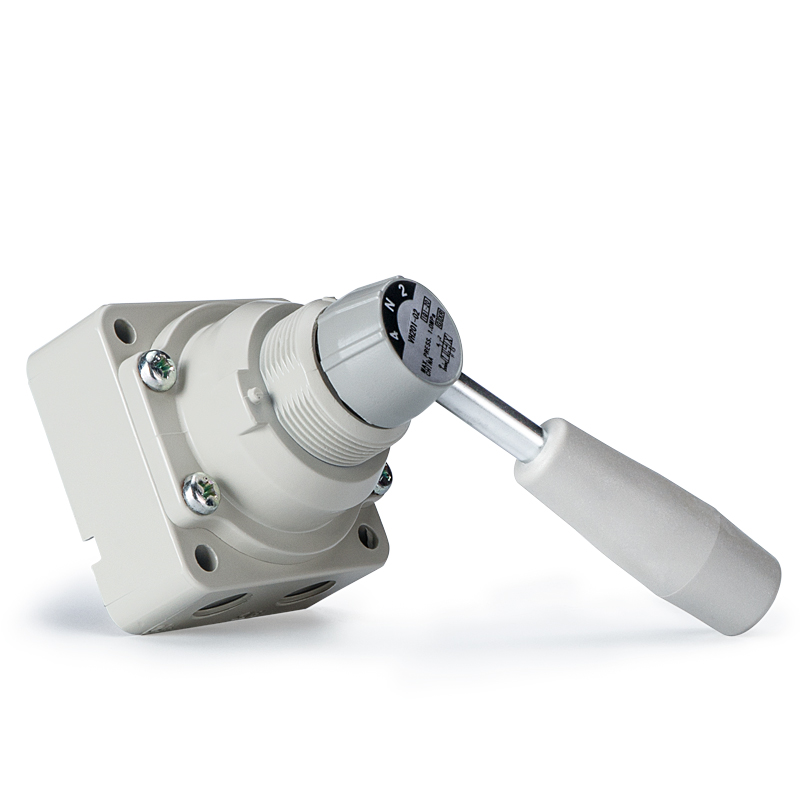

4-smerni 90° ročni rotacijski ročni ventil serije SOLH VH preklaplja zračne tokokroge z vrtljivim ročajem, s tremi izbirnimi sredinskimi funkcijami: 3-položajni sredinski zaprt, 3-položajni sredinski izpuh in 2-položajni tip. Prevzema natančno rotacijsko tesnilo za izjemno nizko notranje puščanje, ima ohišje iz cinkove zlitine/tlačno litega aluminija in dolgo življenjsko dobo brez mazanja, z vgrajenim mehanskim zaklepom položaja za preprečevanje nenamernega delovanja. Podpira razporeditev cevi s stranskimi in spodnjimi vrati, na voljo za podometno montažo na ploščo ali neposredno pritrditev na telo, z velikostmi vrat od Rc1/4" do 1" in največjim delovnim tlakom 0,7~1,0MPa. Sredinska zaprta različica ohranja pritisk vpenjanja cilindra med zaustavitvijo, medtem ko sredinski izpuh popolnoma sprosti pritisk za varno vzdrževanje. Pogosto se uporablja za ročno obračanje jeklenk, odzračevanje za zagon opreme, izolacijo vira zraka v sili, ročno upravljanje polavtomatskih strojev in pnevmatske preskusne mize za poučevanje.

SOLH VM1 (VM100) miniaturni 2/3 priključni mehanski loputni ventil je popolnoma zamenljiv z enakovrednimi modeli SMC. Sprejema kompaktno zanesljivo tesnilno strukturo z loputami, ima ultra ozko širino 11 mm in težo le 60 g za enostavno vgradnjo in gosto namestitev znotraj strojev. Delovni tlak sega od -100 kPa vakuuma do 1,0 MPa pozitivnega tlaka, z zasnovo brez mazanja, odlično tesnostjo in močno odpornostjo proti prahu. Na voljo je več možnosti navojev, vključno z M5, Rc1/8, NPT1/8 in G1/8, ki podpirajo postavitev cevi stranskih in spodnjih vrat. Na voljo je celotna serija zamenljivih glav aktuatorjev: standardni/kratki bat, ravna/kratka/enosmerna protiodbojna valjčna ročica, ploski potisni gumb, rumena gobasta zaustavitev v sili, zeleni indikatorski gumb, tečajna ročica in vrtljivi gumb, ki ga je mogoče zakleniti, s popolnimi NC/NO 2-portnimi in 3-portnimi različicami. Široko se uporablja za zaznavanje omejitve giba cilindra, ročno zagonsko zagon, varnostno zaporo v sili, preklapljanje zraka v napeljavah z mini vpenjalko in vakuumska prožilna vezja, deluje kot univerzalni mehanski sprožilec zračnega signala za kompaktno opremo za avtomatizacijo.

SOLH VM2 (VM200) srednji mehanski loputni ventil je popolnoma zamenljiv z ustreznimi modeli SMC. Ima srednjo konstrukcijo lopute s koeficientom pretoka Cv=0,87, njegova zmogljivost pretoka je približno 8-krat višja od serije mini VM1, opremljena s standardnimi vrati Rc1/4 in izbirnimi navoji NPT/G1/4. Deluje pod 0~1,0 MPa in je nezdružljiv z vakuumom, uporablja loputno tesnilo brez mazanja, odporno proti obrabi, in robustno kovinsko ohišje. Na voljo so razporeditve cevi ob stranskih in spodnjih odprtinah, ki jih podpira celotna linija zamenljivih aktuatorjev: standardni POM valj / valjčna ročica iz kaljenega jekla, odporna proti obrabi, enosmerni protiodbojni valj, ravni bat, ploščat potisni gumb, rumena gobasta glava za zaustavitev v sili, zeleni indikatorski gumb in gumb tečaja, ki ga je mogoče zakleniti. Različica valja iz kaljenega jekla se prilega težkim proizvodnim linijam z visoko obrabo. Pogosto se uporablja za zaznavanje omejitev giba cilindra in drsne mize, ročno zagon opreme, preklop zraka na vpenjalni opremi in varnostno zaporo v sili, služi kot glavni mehanski zračni sprožilni ventil za proizvodne linije za pakiranje, tekstil, tiskanje in splošno avtomatizacijo.

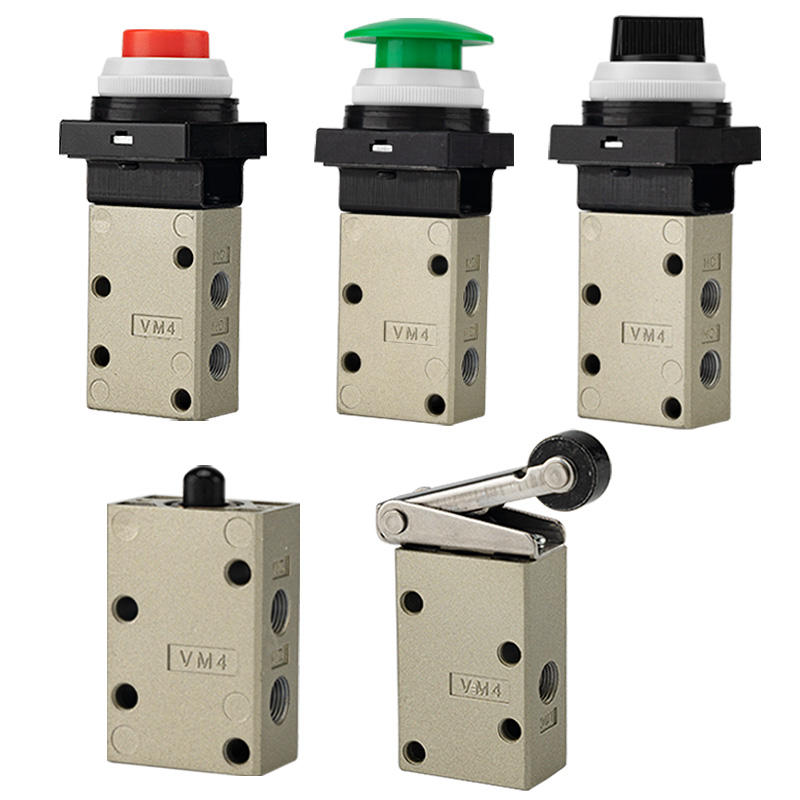

SOLH VM4 (VM400) srednji 3-portni loputni mehanski ventil je popolnoma zamenljiv z enakovrednimi modeli SMC, ki se umeščajo med serijo mini VM1 in VM2 z visokim pretokom. Njegova glavna prednost je združljivost s polnim razponom tlaka od -100 kPa vakuuma do 1,0 MPa pozitivnega tlaka, funkcija, ki ni na voljo na VM2. Sprejema standardna vrata Rc1/8 z izbirnimi navoji NPT/G1/8 in pretočno zmogljivostjo Cv=0,38, podpira postavitev cevi stranskih in spodnjih vrat. Izdelan s trdnim kovinskim ohišjem, vzdrži udarce 1000 m/s² in močne tresljaje, primeren za zahtevne težke proizvodne linije, z loputastim tesnilom brez mazanja, odpornim na prah, za dolgo življenjsko dobo. Na voljo je celoten nabor zamenljivih aktuatorjev: standardna / utrjena valjčna ročica iz jekla proti obrabi, enosmerni valj proti odboju, ravni bat, večbarvni gobasti gumbi za zaustavitev v sili, 2/3-pozicijski vrtljivi gumbi, tipke z možnostjo zaklepanja in preklopne ročice tečajev. Široko uporabljen pri zaznavanju omejitve giba cilindra in drsne mize, tokokrogih za adsorpcijo/sproščanje vakuuma, ročnem zagonu opreme, varnostni zapornici v sili in preklapljanju vpenjalne napeljave je idealen srednje velik mehanski sprožilni ventil za delovne pogoje, ki zahtevajo združljivost z vakuumom in močno odpornost na udarce.

Elektro-pnevmatski proporcionalni ventil z visokim pretokom SOLH ITV je popolnoma zamenljiv z enakovrednimi modeli SMC. Sprejema zaprtozančni povratni sistem tlaka, sprejema DC0–10 V napetost, 4–20 mA tokovne analogne signale in izbirno komunikacijo fieldbus, vključno s CC-Link, PROFINET, EtherNet/IP za doseganje brezstopenjske, visoko natančne daljinske regulacije zračnega tlaka z ±1 % FS natančnostjo krmiljenja in zaščito pred prahom in brizganjem IP65. Tri serije pokrivajo različna območja pretoka: ITV1100 za mikro nizek pretok, ITV2100 za univerzalni srednji pretok in ITV3100 za močan visok pretok do 4400 L/min ANR, z nastavljivim tlakom od 0,005 do 0,9 MPa. Podpira navoje Rc/NPT/G in vtične spojke, vgrajen digitalni zaslon LED in alarm za samodiagnozo pri nizkem napajanju DC24V. Široka uporaba za aktiviranje valja z velikimi izvrtinami, nadzor konstantne napetosti filma in žice, polprevodniške in optične precizne procese, samodejno doziranje in nanašanje premazov, večstopenjsko preklapljanje tlaka za opremo za varjenje in kovičenje, zamenjavo več ročnih regulatorjev za realizacijo digitalnega centraliziranega nadzora tlaka na avtomatiziranih proizvodnih linijah.

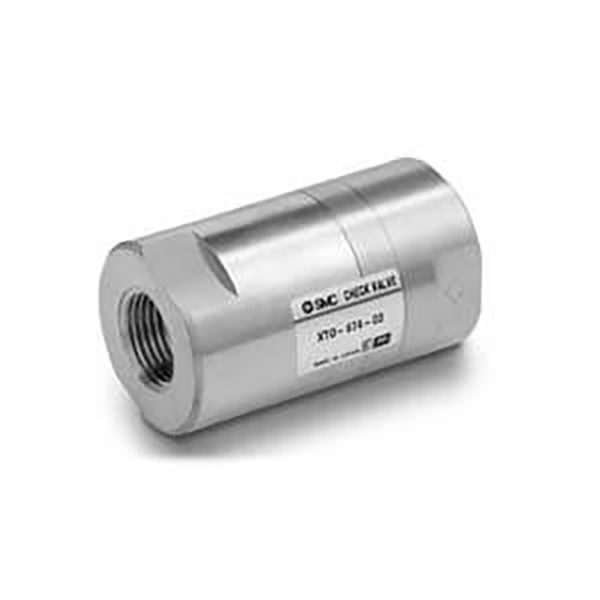

Vgrajeni protipovratni ventili SOLH XTO674 in INA14 si delijo isto strukturno platformo z ultra nizkim tlakom razpok 0,01 MPa, združljivi s stisnjenim zrakom in čisto vodo za zaščito pred povratnim tokom v vakuumskih in nizkotlačnih cevovodih za tekočine. XTO674 je kriogena različica iz medenine, ki deluje do -30 ℃; Standardna serija INA14 nudi ohišje iz medenine ali nerjavečega jekla SUS304, opremljeno s standardnimi NBR tesnili ter izbirnimi tesnili FKM, odpornimi na olje in visoke temperature, ter tesnili CR, odpornimi na vremenske vplive. Kompaktno inline navojno zasnovo z oznako puščice za pretok je mogoče neposredno namestiti v cevovode brez dodatnih nosilcev, kar učinkovito preprečuje izgubo vakuuma in povratni tok zraka, ko je nameščen med vakuumske generatorje in priseske. Obe seriji imata enake skupne dimenzije in velikosti navojev za neposredno izmenjavo na terenu brez spreminjanja cevi, ki se pogosto uporablja v kriogenski opremi, vakuumskih proizvodnih linijah, proti koroziji odpornih visokotemperaturnih tekočinskih tokokrogih in splošnih pnevmatskih in vodnih cevovodih za enosmerno zadrževanje tlaka in preprečevanje povratnega toka.

Linearni drsni cilinder ultratanke stranske L tirnice SOLH HLH ima vgrajeno enostransko krožno vodilo s krogličnim vodilom s tankim ohišjem z nizkim profilom, ki prihrani prostor za namestitev, dvojno delujoči pnevmatski drsnik, namenjen natančnemu pozicioniranju pri majhnih obremenitvah. Velikosti izvrtin so od 6, 10, 16 do 20 mm s standardnimi gibi 5–60 mm, delovnim tlakom 0,15~0,7 MPa in delovno temperaturo od -20 ℃ do 70 ℃. Telo cilindra ima 4-smerne navojne luknje in 3-stranske zračne odprtine za prilagodljivo postavitev cevi. Drsni voziček je opremljen z navojnimi luknjami za pritrditev in luknjami za pozicionirne zatiče na zgornji in sprednji površini. Standardno je vgrajen magnetni obroč z dvojnimi stranskimi režami za pritrditev magnetnih reed stikal. Plavajoči spoj med batnico in vozičkom odpravlja bočno stransko obremenitev in zagotavlja odlično naravnost in natančnost proti vrtenju. V primerjavi s serijo HLQ z dvojno tirnico ima HLH tanjši obris za zaprt ozek prostor, ki se pogosto uporablja v mini kontrolnih pripravah 3C in polprevodnikov, lahkih potisnih vpenjalnih enotah in izmeničnih pozicionirnih mehanizmih znotraj kompaktnih strojev za avtomatizacijo.

Drsni cilindri z dvojno gredjo SOLH HLQ / HLQL uporabljajo krožna linearna vodila, vključno s kompaktno standardno različico HLQ s stransko nameščenim cilindrom in ultra togim simetričnim modelom HLQL. Velikosti izvrtin so od 6 do 25 mm s hodom 10–150 mm. Zasnova dvojne vzporedne batnice zagotavlja močan potisk ter odlično zmogljivost proti torziji in vrtenju. Vgrajeni plavajoči spoj med batom in drsnim vozičkom izravnava ekscentrične bočne obremenitve. Podstavek ima 3-smerne navojne luknje za pritrditev, medtem ko ima drsni nosilec luknje za pritrditev na več površin in pozicionirne zatiče; stranske reže za magnetna reed stikala in vgrajen magnet so standard. Na voljo je več možnosti blažilnika: dvojni/enojni nastavljiv zračni blažilnik, hidravlični blažilnik udarcev in zunanji zaporni bloki za nemoteno recipročno premikanje in visoko natančnost ponavljajočega se pozicioniranja. HLQ se prilega srednje majhnim obremenitvam z omejenim prostorom, medtem ko simetrični HLQL obvlada velike obremenitve in močan ekscentrični odmik. Pogosto se uporablja za samodejni prenos, natančno vpenjanje in linearno pozicioniranje v 3C, opremi za sestavljanje in testiranje polprevodnikov.

Drsni cilindri z dvojno gredjo SOLH HLS / HLSL uporabljajo prečna valjčna vodila v stiku z linijo, ki zagotavljajo veliko večjo togost, ponavljajočo se natančnost pozicioniranja in odpornost proti ekscentrični obremenitvi kot modeli krogličnih vodil HLQ. Na voljo sta dve različici: standardni HLS s stransko nameščenim kompaktnim cilindrom za srednje-majhne obremenitve brez velikega odmika; simetrični HLSL s centriranim cilindrom in dvojnimi vzporednimi valji za težke obremenitve, velik ekscentrični navor in zahteve po izjemno natančnosti. Velikosti izvrtin pokrivajo 6–25 mm in gibe 10–150 mm. Dvojne batnice zagotavljajo močno potisno in protitorzijsko zmogljivost, medtem ko vgrajeni plavajoči spoji odpravljajo bočno deformacijsko obremenitev. Podnožje podpira 3-smerne montažne luknje, drsni nosilec ima navoje za več površin in pozicionirne zatiče, magnetni obroč in reže za senzorje pa so standard. Nastavljivi zračni blažilniki, hidravlični blažilniki udarcev in zunanji mehanski nasloni so dodatna oprema. Delovna temperatura se giblje od -20 ℃ do 70 ℃. Pogosto se uporablja v polprevodnikih, medicinski avtomatizaciji, pripravah za obdelovalne stroje in drugih težkih ultranatančnih postajah za prenos in vpenjanje.
