Krmilni ventil

SOLH VM2 (VM200) srednji mehanski loputni ventil je popolnoma zamenljiv z ustreznimi modeli SMC. Ima srednjo konstrukcijo lopute s koeficientom pretoka Cv=0,87, njegova zmogljivost pretoka je približno 8-krat višja od serije mini VM1, opremljena s standardnimi vrati Rc1/4 in izbirnimi navoji NPT/G1/4. Deluje pod 0~1,0 MPa in je nezdružljiv z vakuumom, uporablja loputno tesnilo brez mazanja, odporno proti obrabi, in robustno kovinsko ohišje. Na voljo so razporeditve cevi ob stranskih in spodnjih odprtinah, ki jih podpira celotna linija zamenljivih aktuatorjev: standardni POM valj / valjčna ročica iz kaljenega jekla, odporna proti obrabi, enosmerni protiodbojni valj, ravni bat, ploščat potisni gumb, rumena gobasta glava za zaustavitev v sili, zeleni indikatorski gumb in gumb tečaja, ki ga je mogoče zakleniti. Različica valja iz kaljenega jekla se prilega težkim proizvodnim linijam z visoko obrabo. Pogosto se uporablja za zaznavanje omejitev giba cilindra in drsne mize, ročno zagon opreme, preklop zraka na vpenjalni opremi in varnostno zaporo v sili, služi kot glavni mehanski zračni sprožilni ventil za proizvodne linije za pakiranje, tekstil, tiskanje in splošno avtomatizacijo.

SOLH VM4 (VM400) srednji 3-portni loputni mehanski ventil je popolnoma zamenljiv z enakovrednimi modeli SMC, ki se umeščajo med serijo mini VM1 in VM2 z visokim pretokom. Njegova glavna prednost je združljivost s polnim razponom tlaka od -100 kPa vakuuma do 1,0 MPa pozitivnega tlaka, funkcija, ki ni na voljo na VM2. Sprejema standardna vrata Rc1/8 z izbirnimi navoji NPT/G1/8 in pretočno zmogljivostjo Cv=0,38, podpira postavitev cevi stranskih in spodnjih vrat. Izdelan s trdnim kovinskim ohišjem, vzdrži udarce 1000 m/s² in močne tresljaje, primeren za zahtevne težke proizvodne linije, z loputastim tesnilom brez mazanja, odpornim na prah, za dolgo življenjsko dobo. Na voljo je celoten nabor zamenljivih aktuatorjev: standardna / utrjena valjčna ročica iz jekla proti obrabi, enosmerni valj proti odboju, ravni bat, večbarvni gobasti gumbi za zaustavitev v sili, 2/3-pozicijski vrtljivi gumbi, tipke z možnostjo zaklepanja in preklopne ročice tečajev. Široko uporabljen pri zaznavanju omejitve giba cilindra in drsne mize, tokokrogih za adsorpcijo/sproščanje vakuuma, ročnem zagonu opreme, varnostni zapornici v sili in preklapljanju vpenjalne napeljave je idealen srednje velik mehanski sprožilni ventil za delovne pogoje, ki zahtevajo združljivost z vakuumom in močno odpornost na udarce.

Elektro-pnevmatski proporcionalni ventil z visokim pretokom SOLH ITV je popolnoma zamenljiv z enakovrednimi modeli SMC. Sprejema zaprtozančni povratni sistem tlaka, sprejema DC0–10 V napetost, 4–20 mA tokovne analogne signale in izbirno komunikacijo fieldbus, vključno s CC-Link, PROFINET, EtherNet/IP za doseganje brezstopenjske, visoko natančne daljinske regulacije zračnega tlaka z ±1 % FS natančnostjo krmiljenja in zaščito pred prahom in brizganjem IP65. Tri serije pokrivajo različna območja pretoka: ITV1100 za mikro nizek pretok, ITV2100 za univerzalni srednji pretok in ITV3100 za močan visok pretok do 4400 L/min ANR, z nastavljivim tlakom od 0,005 do 0,9 MPa. Podpira navoje Rc/NPT/G in vtične spojke, vgrajen digitalni zaslon LED in alarm za samodiagnozo pri nizkem napajanju DC24V. Široka uporaba za aktiviranje valja z velikimi izvrtinami, nadzor konstantne napetosti filma in žice, polprevodniške in optične precizne procese, samodejno doziranje in nanašanje premazov, večstopenjsko preklapljanje tlaka za opremo za varjenje in kovičenje, zamenjavo več ročnih regulatorjev za realizacijo digitalnega centraliziranega nadzora tlaka na avtomatiziranih proizvodnih linijah.

Vgrajeni protipovratni ventili SOLH XTO674 in INA14 si delijo isto strukturno platformo z ultra nizkim tlakom razpok 0,01 MPa, združljivi s stisnjenim zrakom in čisto vodo za zaščito pred povratnim tokom v vakuumskih in nizkotlačnih cevovodih za tekočine. XTO674 je kriogena različica iz medenine, ki deluje do -30 ℃; Standardna serija INA14 nudi ohišje iz medenine ali nerjavečega jekla SUS304, opremljeno s standardnimi NBR tesnili ter izbirnimi tesnili FKM, odpornimi na olje in visoke temperature, ter tesnili CR, odpornimi na vremenske vplive. Kompaktno inline navojno zasnovo z oznako puščice za pretok je mogoče neposredno namestiti v cevovode brez dodatnih nosilcev, kar učinkovito preprečuje izgubo vakuuma in povratni tok zraka, ko je nameščen med vakuumske generatorje in priseske. Obe seriji imata enake skupne dimenzije in velikosti navojev za neposredno izmenjavo na terenu brez spreminjanja cevi, ki se pogosto uporablja v kriogenski opremi, vakuumskih proizvodnih linijah, proti koroziji odpornih visokotemperaturnih tekočinskih tokokrogih in splošnih pnevmatskih in vodnih cevovodih za enosmerno zadrževanje tlaka in preprečevanje povratnega toka.

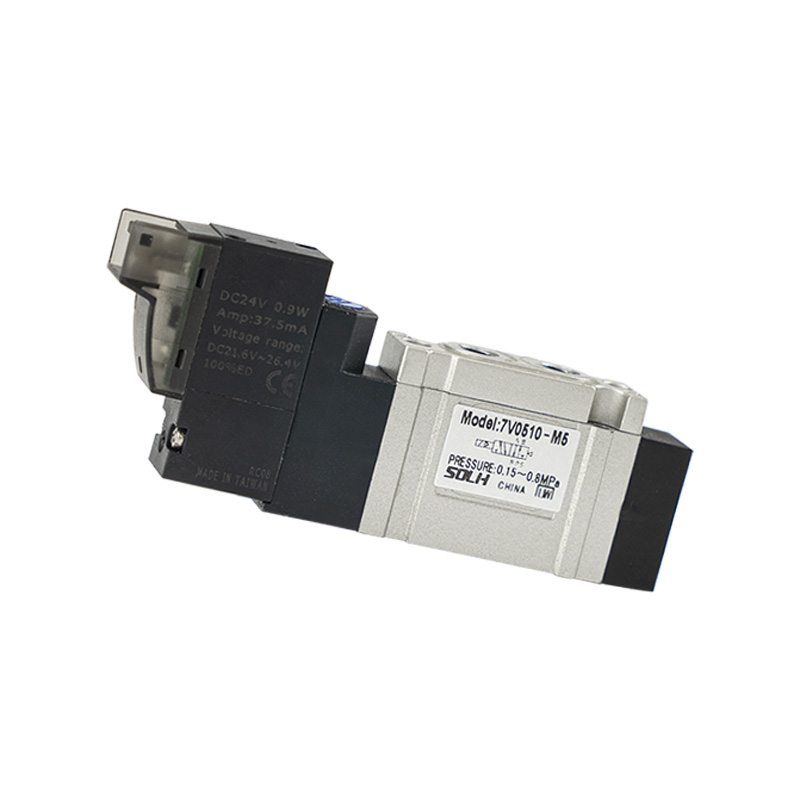

Kompaktni pilotno vodeni elektromagnetni ventil SOLH 7V vključuje popolne 5/2 in 5/3 potne različice, ki zajemajo povratno vzmet z eno tuljavo, zaskočenje z dvojno tuljavo in tri osrednje funkcije: sredinsko zaprto, sredinski izpušni plin, sredinski tlačni dovod. Sprejema integriran notranji centraliziran izpušni vodnik s približno 30 % višjo pretočno zmogljivostjo kot tradicionalni ventili serije 4V, s preklopnim odzivom ≤50 ms in največjo delovno frekvenco do 5 Hz. Tuljave z izjemno nizko močjo proizvajajo manj toplote za neprekinjeno napajanje z enosmerno porabo energije 0,7 W in AC 1,1 VA. Na voljo je nabor polne velikosti od M5 do 3/8", ki podpira tako standardne navojne priključke kot vtične hitre priključke. Ventile je mogoče namestiti posamično ali zložiti na aluminijaste razdelilnike z več postajami, da prihranite prostor v omari in poenostavite glavne zračne cevi. Delovni tlak je v razponu 0,15~0,8 MPa z delovno temperaturo -20°C~70°C. Ohišje ventila iz tlačno litega aluminija zagotavlja dolgo življenjsko dobo tesnjenja, pogosto se uporablja za preklapljanje smeri valja in centralizirano pnevmatsko krmiljenje na vseh avtomatiziranih proizvodnih linijah.

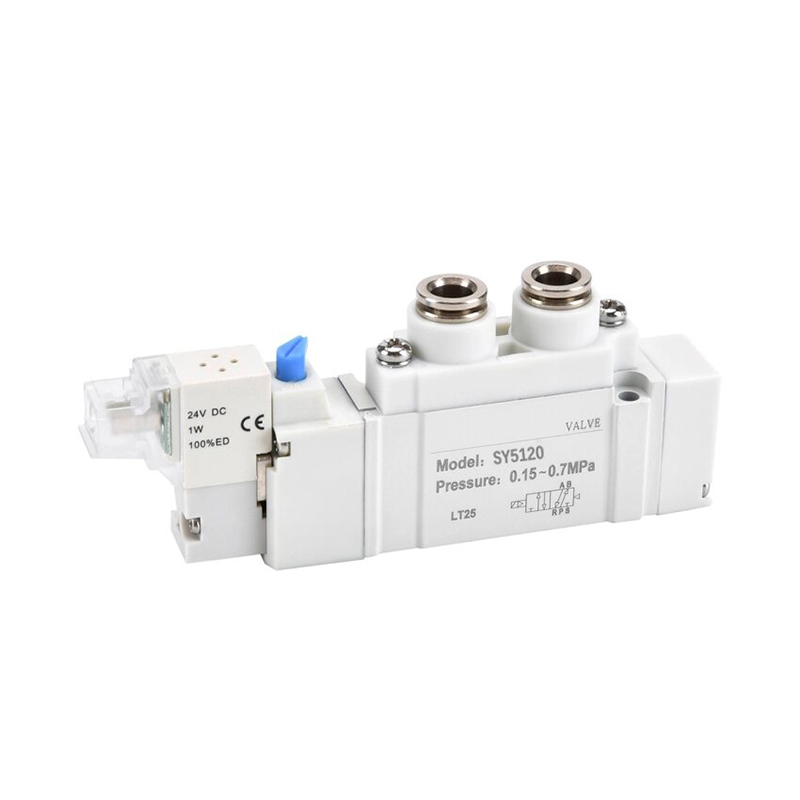

Pilotno upravljani 5-portni elektromagnetni ventil serije SOLH SY je popolnoma zamenljiv z ustreznimi ventili SMC, vključno z modeli SY3000 mini, SY5000 srednjega glavnega toka, SY7000 velikim in SY9000 ekstra velikim modelom. Zagotavlja popolne možnosti vezja: 5/2 z enojno/dvojno tuljavo in 5/3 s tremi položaji s sredinskim zaprtim, sredinskim izpuhom in centralnim pritiskom. Standardne tuljave z močjo 0,35 W in izbirne tuljave z izjemno nizko močjo 0,1 W za varčevanje z energijo proizvajajo malo toplote za neprekinjeno napajanje. Notranja pilotna različica deluje 0,1~0,7 MPa, medtem ko zunanja pilotna različica podpira vakuumsko okolje -100kPa. Tuljava z zatesnjeno režo doseže do 200 milijonov preklopnih ciklov. Zračne odprtine so razporejene ob strani, zgoraj in spodaj za prilagodljivo napeljavo cevi. Ventili imajo vtični zaskočni dizajn, ki je združljiv z ventilskimi otoki razdelilnika SS5Y, kar omogoča vzdrževanje enega ventila brez razstavljanja celotne skupine, z vtičnim konektorjem IP65 in osnovno oceno razdelilnika IP67. Optimizirana notranja vodila zagotavljajo približno 80 % višji pretok kot stari ventili, vgrajena mreža pilotnega filtra pa preprečuje, da bi se tuljava zataknila zaradi prahu. Pogosto se uporablja za preklapljanje smeri valjev in centralizirano pnevmatsko krmiljenje v polprevodniških, avtomobilskih varilnih, pakirnih in medicinskih napravah za avtomatizacijo.

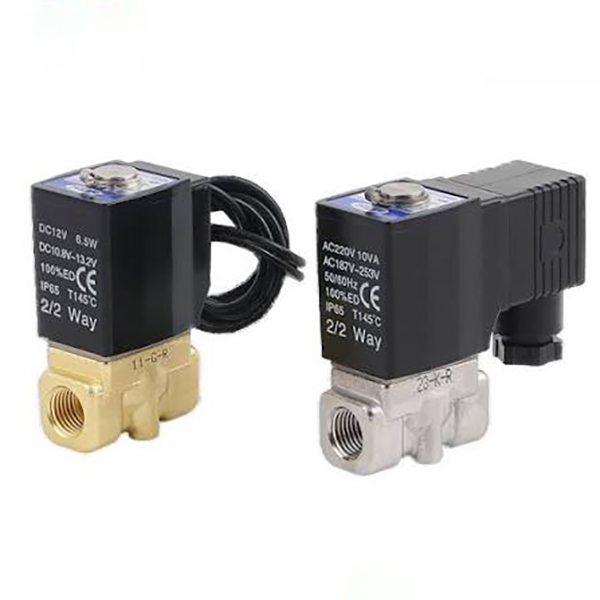

2/2-smerni normalno zaprti elektromagnetni ventili za tekočino serije SOLH 2S vključujejo dve polni liniji: neposredno delujoče modele z majhno odprtino 030/050 in pilotno upravljane različice z veliko izvrtino 150~500 za samodejno vklopno-izklopno krmiljenje čiste vode, stisnjenega zraka, hladilne tekočine za rezanje, mazalnega olja in cevovodov za šibko jedko tekočino. Različica z neposrednim delovanjem omogoča zagon brez tlaka brez minimalne omejitve diferenčnega tlaka, ima kompaktno velikost, univerzalno usmeritev vgradnje in hitro preklapljanje v milisekundi, kar je idealno za aplikacije nizkotlačnega mikrotoka, kot so enotočkovno hlajenje obdelovalnih strojev, 3C mikro razcepi zrak/voda in mini čistilna oprema. Pilotno upravljani tip zahteva najmanj 0,05 MPa tlačne razlike za popolno odpiranje, zagotavlja izjemno velik pretok z nizko-vatnimi tuljavami z nizko toploto, ki je primeren za odtočne glave zračnega kompresorja, glavne vodne napeljave za pršenje in cevovode za obdelavo obtočne vode z visokim pretokom. Standardna tesnila iz nitrilne gume NBR so opremljena z dodatnimi tesnili EPDM, odpornimi na kislino in vročo vodo, za živila. Na voljo so več mednarodnih standardov za navoje (PT/G/NPT) in globalne univerzalne napetosti tuljav (DC12/24V, AC24/110/220V), podprte z možnostmi ožičenja vtiča DIN in žičnih vodnikov. Toplotno odporne tuljave omogočajo dolgotrajno neprekinjeno napajanje. Vodnik za izbiro: tip z neposrednim delovanjem za cevovode s statičnim tlakom pod 0,05 MPa in majhnim pretokom v veji; pilotsko vodena različica za glavne razdelilnike G1/2 in višje s stabilnim visokim tlakom in velikim pretokom obtoka. Tesnilo EPDM je obvezno za vročo vodo in tekoče medije za hrano.

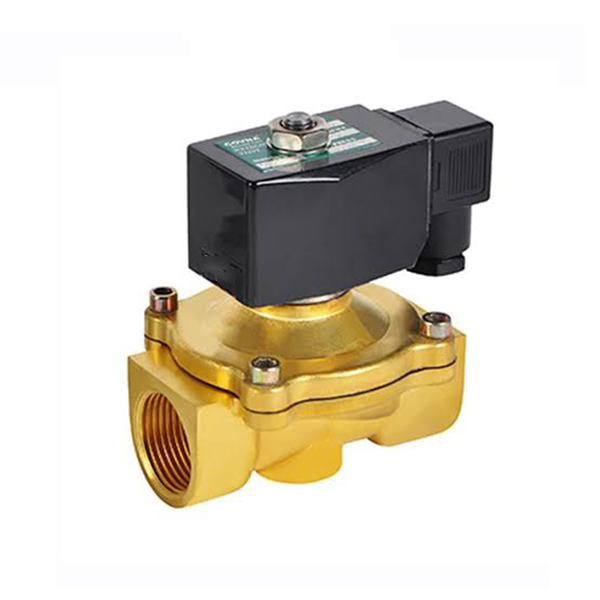

2/2-smerni normalno zaprti elektromagnetni ventil za tekočino serije SOLH 2W s trdnim medeninastim ohišjem vključuje modele 030/050 z neposrednim delovanjem z majhno odprtino in pilotno upravljane različice 150~500 z veliko odprtino, zasnovane za samodejno vklopno-izklopno krmiljenje čiste vode, stisnjenega zraka, hladilne tekočine za rezanje, mazalnega olja in cevovodov za šibko jedko tekočino. Različica z neposrednim delovanjem omogoča zagon brez diferenčnega tlaka brez omejitve najnižjega delovnega tlaka, ima kompaktno velikost, univerzalno orientacijo vgradnje in milisekundno visokofrekvenčno preklapljanje, kar je idealno za nizkotlačne mikropretočne veje, vakuumske pomožne vodne tokokroge in enotočkovno hlajenje za majhna strojna orodja. Pilotno upravljani tip zahteva najmanj 0,05 MPa zagonskega diferenčnega tlaka, zagotavlja izjemno velik pretok z nizkoenergijskimi tuljavami z nizkim dvigom temperature, ki je primeren za glavne odtočne cevi zračnega kompresorja, glavne kroge pršilne vode splošnega sklopa in obtočne cevovode z visokim pretokom za sisteme za čiščenje vode. Standardna tesnila iz nitrilne gume NBR so opremljena z izbirnimi tesnili EPDM, odpornimi na vročino in kislino, za živila. Na voljo je več mednarodnih standardov za navoje (PT/G/NPT) in napetosti tuljav s polnim razponom (DC12/24V, AC24/110/220V), ki jih podpirajo vtičnice DIN za ožičenje v omaricah in IP65 vodoodporni žični vodi za vlažno opremo na prostem. Toplotno odporne tuljave omogočajo 24-urno neprekinjeno napajanje brez izgorelosti. Smernice za izbiro: izberite tip z neposrednim delovanjem za cevovode s statičnim tlakom pod 0,05 MPa in mikro enotočkovnim tokom; izberite pilotno vodeno različico za G1/2 in višje glavne zbiralnike s stabilno visokotlačno veliko cirkulacijo. EPDM tesnilo je obvezno za vročo vodo, prečiščeno vodo in tekoče medije za živila.
