KQ2Z Series Branch univerzalni moški komolec

SOLH KQ2Z vtisni priključki za razdelilnik z več priključki, enakovredni pnevmatski razdelilnik SMC KQ2Z. Štiri podvrste: 1-v-2, zlaganje KQ2ZF, 1-v-4 KQ2ZD in 1-v-6 KQ2ZT. PBT telo z ponikljanim medeninastim navojem, združljivo s PU/PA cevmi za vakuumske in nadtlačne tokokroge. Richge Technology ponuja stabilno zalogo in zanesljivo proizvodnjo za avtomatizirano distribucijo zraka.

Pošlji povpraševanje

Opis izdelka

Serija KQ2Z Multi-Port razdelilnik Push-in priključki | Enakovredni pnevmatski cepilniki SMC KQ2Z

Znamka: SOLH by Richge Technology | KQ2Z Multi-outlet pnevmatski razdelilnik z enim dotikom

1. Pregled izdelka

Serija KQ2Z spada v družino pnevmatskih priključkov SOLH KQ2 z enim dotikom. To je večkrakov razdelilnik z zunanjim navojem, ki ima enojni dovod zraka in več sočasnih izhodov cevi. Zasnova Push-to-connect za vstavljanje in odstranjevanje cevi brez orodja, ki se uporablja za centralizirano distribucijo zraka v pnevmatskih sistemih. Na voljo štirje podmodeli:

KQ2Z: 1-v 2-izhod dvojna vrata, zunanja šestroba montaža
KQ2ZF: razdelilnik 1-v 2-izhod, ki ga je mogoče zložiti, zgornji notranji navoj Rc za kaskadne dodatne razdelilnike
KQ2ZD: 1-in 4-out štiripotni razdelilnik
KQ2ZT: 1-in 6-out šestsmerni razdelilnik

Temeljne prednosti: Kompaktna zasnova razdelilnika za prihranek prostora za namestitev. Telo PBT z navojem iz ponikljane medenine. Združljiv s PU/PA pnevmatskimi cevmi, deluje tako za nadtlačne kot vakuumske tokokroge. Neposredna zamenjava za originalne nastavke SMC KQ2Z.

2. Razlaga kode modela

Oblika: KQ2Z □□ - □□S

KQ2Z: koda serije za priključek razdelilnika z več vrati
□□: Zunanji premer cevi ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Pripona:

01S02S/03S/04S: Imperial R zunanji konični navoj (1/8",1/4",3/8",1/2")
M5: metrični zunanji navoj M5×0,8

KQ2ZF: Različica za zlaganje, spodnji R zunanji navoj + zgornji Rc notranji navoj. Več KQ2ZF je mogoče povezati od konca do konca, da povečate količino izhodov.

3. Celoten seznam modelov

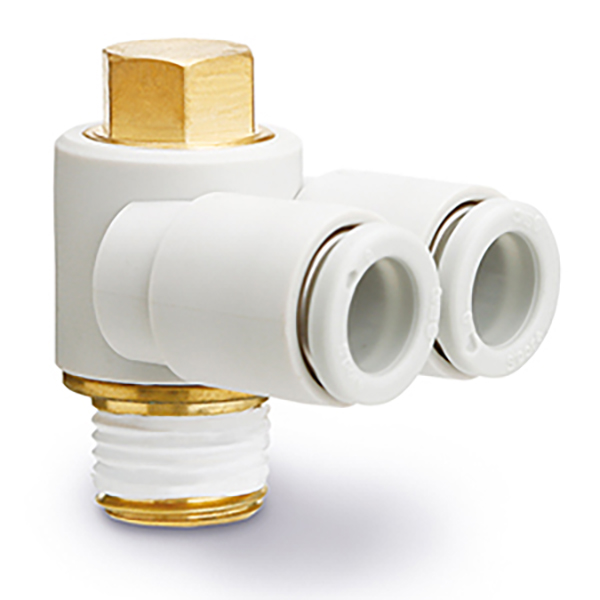

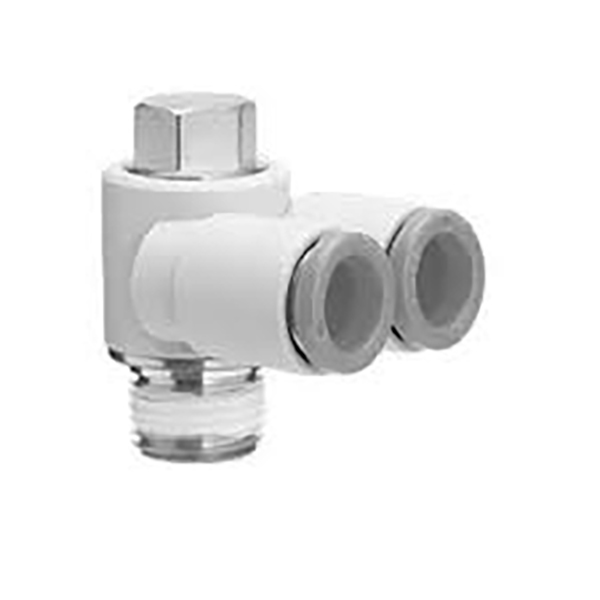

3.1 KQ2Z (1-v 2-izhod, zunanji šestrobi nosilec)

Model	Moški navoj R	Cev ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

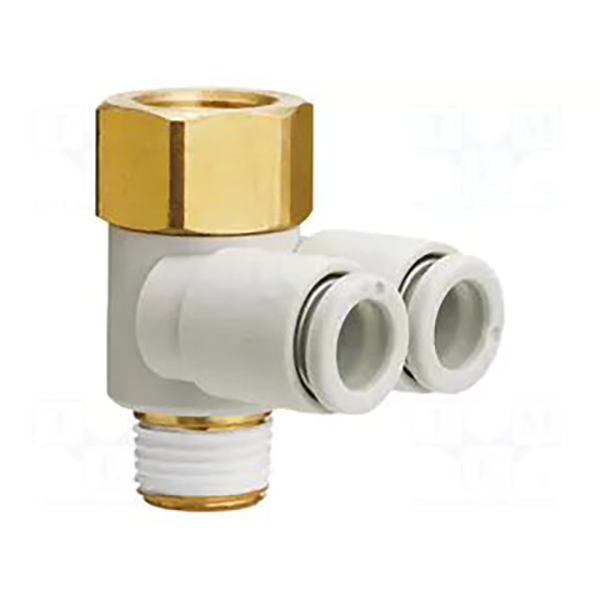

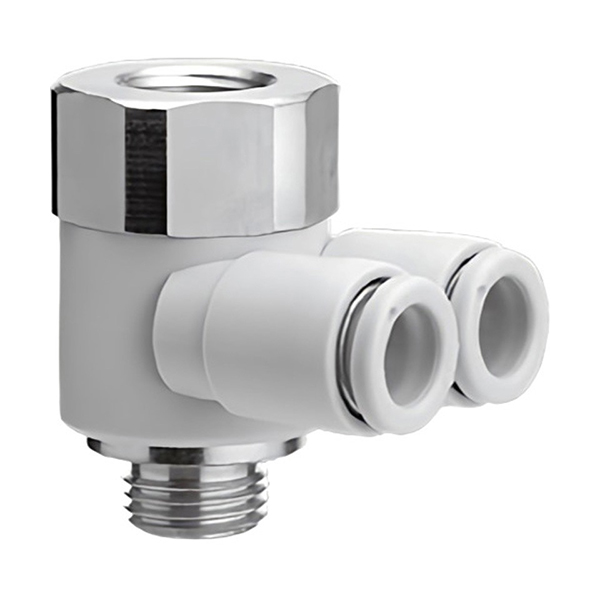

3.2 KQ2ZF (vrsta za zlaganje 1 v 2 izhoda, navoj R + Rc)

Model	R/Rc navoj	Cev ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

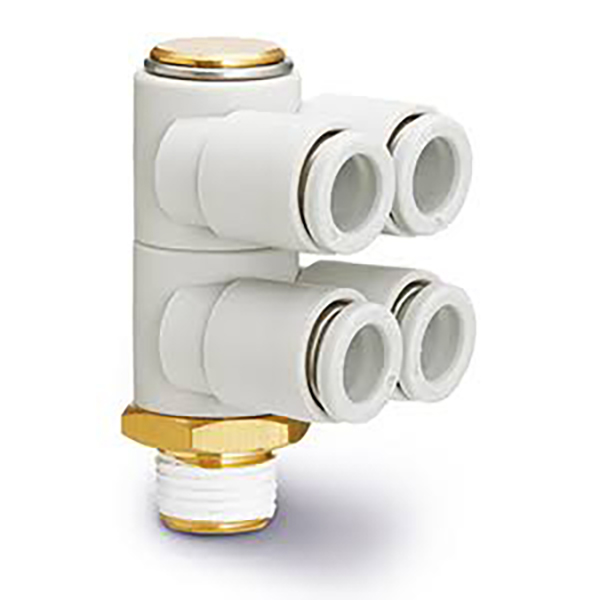

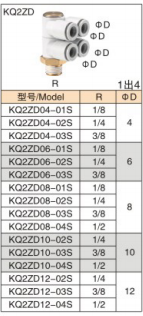

3.3 KQ2ZD (1-in 4-out)

Model	Moški navoj R	Cev ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

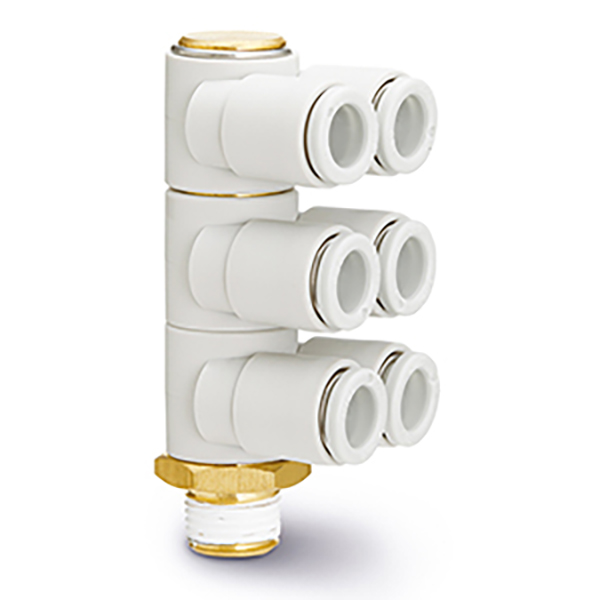

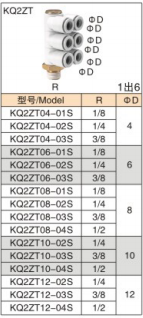

3.4 KQ2ZT (1-in 6-out)

Model	Moški navoj R	Cev ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Material in tehnične specifikacije

Postavka	Parameter
Material telesa	PBT inženirska plastika, visoka trdnost in odpornost na udarce
Komponenta niti	Ponikljana medenina, odporna proti rji in koroziji
Tesnilni obroč	NBR nitrilna guma
Združljive cevi	PU cev, PA najlonska pnevmatska cev
Delovni tlak	0~1,0 MPa, velja za vakuumski podtlak
Delovna temperatura	-20 ℃ ~ +60 ℃
Način povezave	Vtični priključek; sprostitveni obroč za vstavljanje/odstranjevanje cevi

5. Scenariji uporabe

• Stroji za avtomatizacijo, nizi robotskih priseskov: večpotna distribucija z enim virom zraka, zamenjava tradicionalnih razdelilnih blokov in prihranek namestitvenega odtisa

• Sinhroniziran dovod zraka za več valjev, centralizirana cevovod okoli kompaktnih ventilskih otokov

• KQ2ZF je mogoče zložiti v serijo, da povečate količino izhoda na zahtevo, prilagodljiv sklop razdelilnika

• Uvozna zamenjava, nadomestna zamenjava za razdelilne priključke serije SMC KQ2Z

6. Opombe o namestitvi

• Konec cevi odrežite navpično ravno, cev popolnoma vstavite v dno priključka za zanesljivo tesnjenje.

• Ovijte majhno količino PTFE traku na moške navoje, uporabite zmeren navor zategovanja, da preprečite pokanje plastičnega ohišja.

• Odstranitev cevke: pritisnite beli sprostitveni obroček in hkrati povlecite cevko navzven.

• Za kaskadno uporabo KQ2ZF zagotovite tesnjenje navojev. Ne prekoračite nazivnega tlaka po večstopenjskem zlaganju.
