Plavajoči spoj serije JA / JB / JC / JS

SOLH JA / JB / JC / JS Serija plavajoče spojke | SMC enakovreden pnevmatski priključek na koncu palice

Znamka: SOLH by Richge Technology | Standardni plavajoči spoj SMC, neposredna zamenjava

1. Pregled izdelka

  Plavajoči spoj deluje kot gibljiv zgib med batnico cilindra in obremenitvijo. Njegova glavna funkcija je ublažiti napako pri namestitvi in ​​vzporednost. Ščiti batnico pred stranskim potiskom, kar zmanjšuje tveganje za upogibanje, nenormalno obrabo in zagozditev. Je standardni bistveni pripomoček za stroje za avtomatizacijo.

2. Razvrstitev štirih serij in razlike

3. Splošne tehnične specifikacije

   Kot nihanja: ±5° za JA/JB/JS; izbrani modeli JC do ±10°

   Dovoljeni odmik: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Delovna temperatura: -5~+70 ℃ (standard); -10~+120℃ (nerjavno jeklo JS)

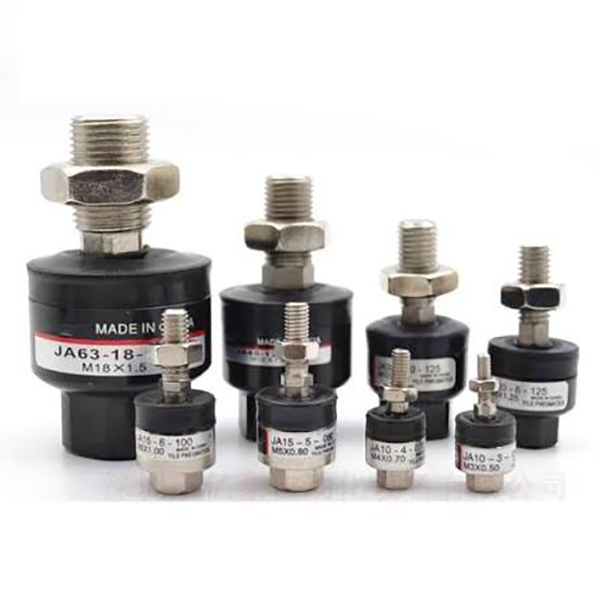

     • Velikosti navojev: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, ustreza izvrtini valja

     • Delovni tlak: ≤1 MPa za pnevmatsko; ≤3,5 MPa za težke hidravlične različice

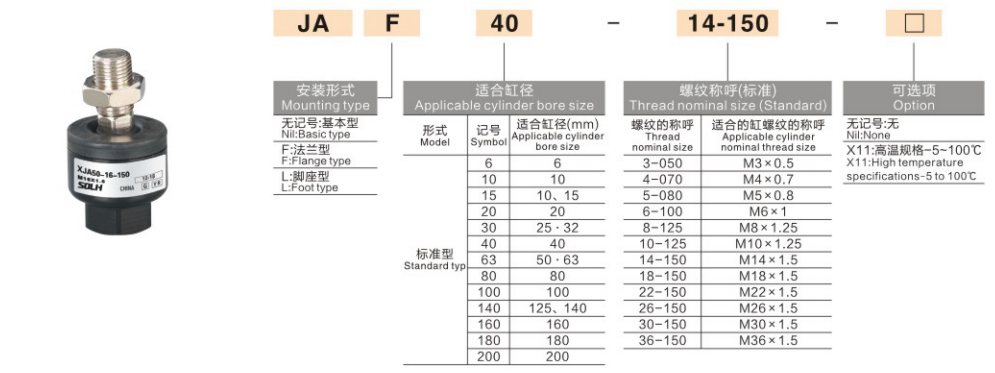

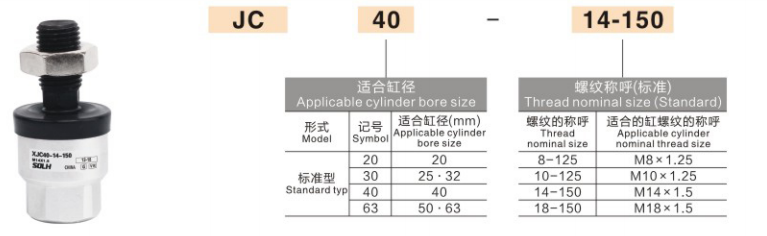

4. Razlaga in primeri kode modela

  Vzemite JA20-8-100 / JB16-6-080 kot referenco:
  Predpona JAJB/JC/JS = tip serije
  1. številka (20/16): usklajena izvrtina cilindra Φ20 / Φ16
  2. številka (86): navoj batnice M8×1,25 / M6×1,0
  Pripona (100080): montažna mera / koda palice, ustreza standardni celotni dolžini

5. Vodnik za izbiro v 3 korakih

  1. Izberite serijo glede na vrsto cilindra

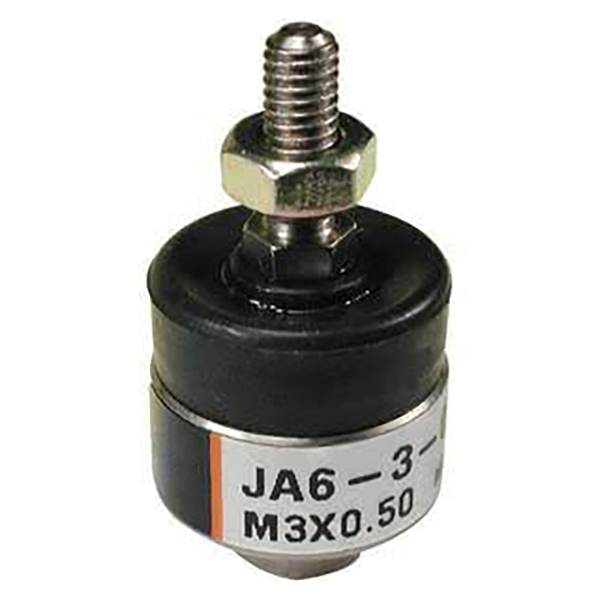

     Standardni valj (SC  SI / CP96) → JA, splošna prednost

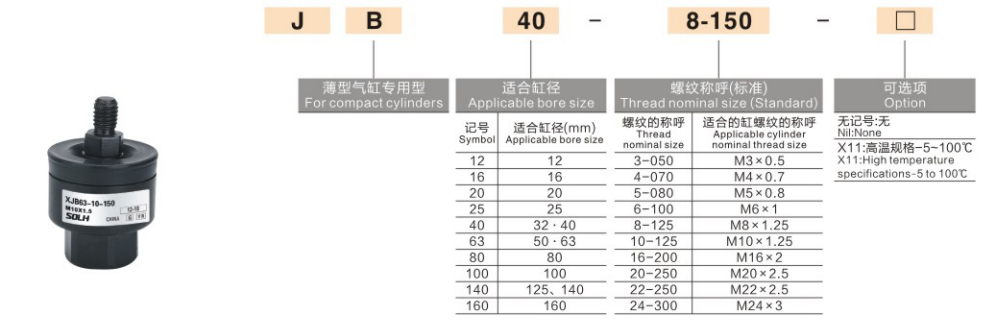

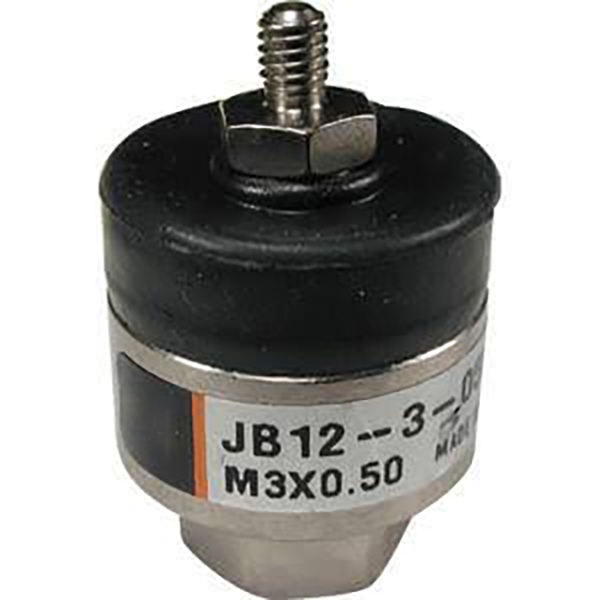

     Tanek valj (CQ2  CDQ2) → JB, kompakten prostor
     Mikro cilinder  ultra tesna postavitev → JC ultra kratka

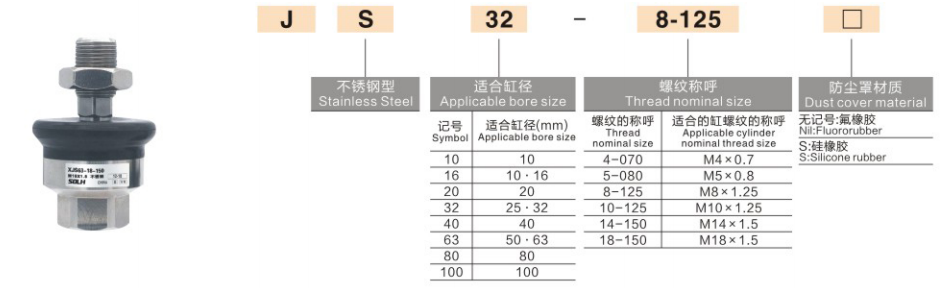

     Hrana, medicina / mokro / korozivno okolje → JS nerjaveče jeklo

  2. Ujemajte velikost navoja in izvrtine
     Preverite navoj batnice (M5  M8 / M10 itd.) in izvrtino valja. Opomba: ista izvrtina različnih znamk ima lahko različne specifikacije navoja, vedno preverite glede na dejansko risbo cilindra.

  3. Ujemanje obremenitve in delovnih pogojev
     Standardni pnevmatski: standardna serija OK

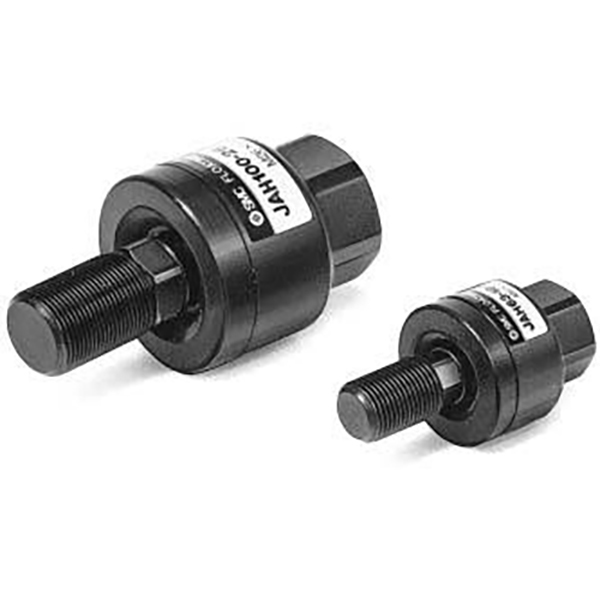

     Hidravlika za velike obremenitve: izberite namenski plavajoči spoj za težke obremenitve (ni običajni JA)
     Visokofrekvenčno recipročno gibanje: za daljšo življenjsko dobo dajte prednost različici s pokrovom proti prahu

6. Opombe o namestitvi in ​​delovanju

     • Odstranite protiprašni pokrov, preden ga navijete na batnico, po montaži ga znova namestite, da preprečite zmečkanje pokrova.

     • Na niti nanesite majhno količino anaerobnega sredstva za zapiranje niti. PTFE trak je prepovedan; smeti lahko zagozdijo kroglični zglob.

     • Upoštevajte predpisani moment privijanja. Premočno zategovanje zaklene kroglični zglob in onemogoči plavajočo funkcijo.

     • Po namestitvi ročno zasukajte, da potrdite prosto gibanje brez lepljenja.

7. Izjava o zamenjavi SOLH

     Plavajoči spoji SOLH JA/JB/JC/JS v celoti sledijo kodiranju modela SMC, dimenzijam in specifikacijam zmogljivosti. Neposredna nadomestna zamenjava za uvožene dele, s konkurenčnimi cenami in krajšim dobavnim časom, kar je idealno za zmanjšanje stroškov masovne opreme.
