Mehansko tlačno stikalo Reed Tube serije IS10

Znamka: SOLH by Richge Technology

Pozicioniranje izdelka

     Serija SOLH IS10 je mehansko tlačno stikalo z brezkontaktno reed cevjo (suho reed), osnovna komponenta za nadzor tlaka za standardna pnevmatska vezja. Odlikuje ga preprosta kompaktna zgradba in izjemno zanesljivo delovanje v dolgem ciklu, zato se na široko ujema s tremi enotami mazalke regulatorja zračnega filtra FRL za zaznavanje zračnega tlaka v realnem času in izhod signala zaklepanja.

Načelo delovanja in notranja jedrna struktura

  1. Načelo delovanja

     -- Stisnjen zrak potisne bat proti napetosti vzmeti, vgrajeni magnet na batu se premakne blizu reed cevi, da dokonča magnetni sprožilec in prevodnost vezja. Ko zračni tlak pade pod prag ponastavitve, vzmet potisne bat nazaj, magnet se premakne stran od jeklene cevi in ​​vezje se prekine.

  2. Osnovni strukturni deli

     -- Bat z vgrajenim trajnim magnetom: zazna premik zračnega tlaka

     -- Reed tube (suho reed stikalo): brezkontaktno magnetno aktiviranje, brez mehanske kontaktne abrazije

     -- Vijak za nastavitev tlaka: Ročno nastavite prag sprožitve z izvijačem

     -- Mehansko graduirano okno za opazovanje: neposredno odčitavanje prednastavljene vrednosti tlaka v enoti MPa

Standardna osnovna tabela tehničnih specifikacij

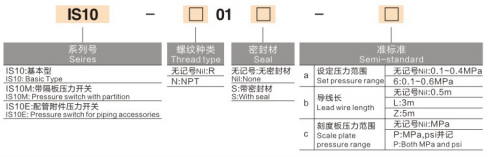

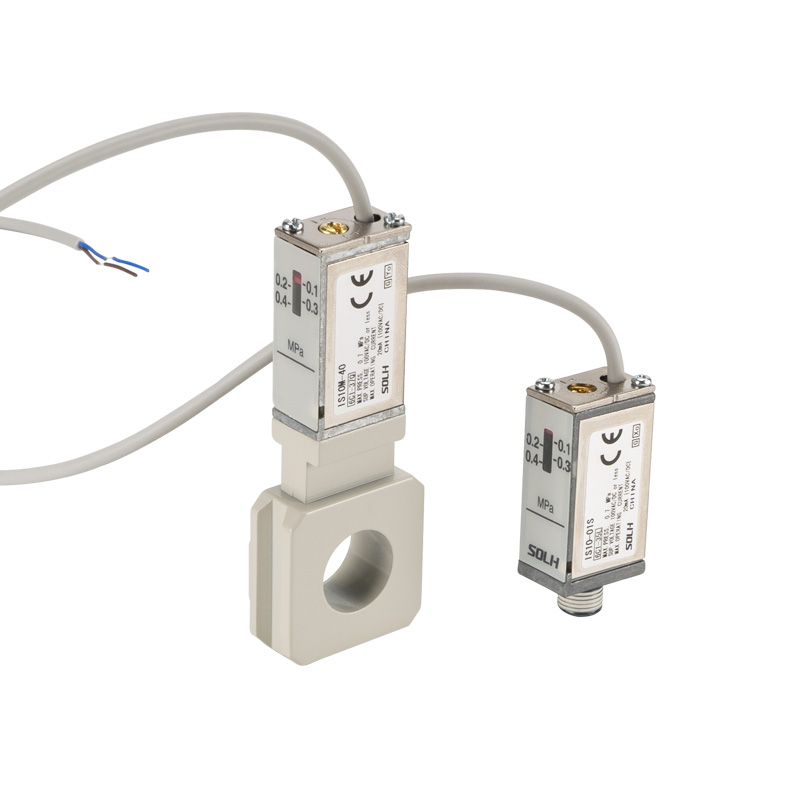

Model celotne serije in dva načina namestitve

Dve glavni namestitveni strukturi za različne zahteve glede postavitve:

  1. Vrsta pritrditve z navojem (IS10-01S)

     -- Neposredna vijačna namestitev prek navojne odprtine R1/8, združljiva z enim valjem, izhodom elektromagnetnega ventila in mini posameznimi enotami za dovod zraka.

  2. Vrsta pritrditve na razdelilnik (IS10M / IS10E)

     -- IS10M je opremljen s kvadratnim vpenjalnim podstavkom na strani, lahko ga neposredno pritrdite na standardne AC modularne tri enote FRL SMC brez dodatnih adapterjev, s čimer prihranite notranji prostor za namestitev v omari.

Konkurenčne prednosti osnovnega izdelka

  1. Brez obrabe mehanskega kontakta

     -- Brezkontaktno sprožitev magnetnega jezička, brez električne iskre na kontaktni točki; življenjska doba 5~10-krat daljša od tradicionalnih mehanskih mikrokontaktnih tlačnih stikal, kot je IS3000.

  2. Intuitivno umerjanje tlaka brez povezave

     -- Stransko vgrajeno MPa merilno okence, nastavite nastavitveni vijak z izvijačem; prag tlaka je mogoče nastaviti brez napajanja na mestu.

  3. Univerzalna združljivost obremenitve AC & DC

     -- Podpira vse AC/DC napetosti pod 100 V, lahko neposredno poganja miniaturne elektromagnetne ventile ali povezuje digitalne vhodne terminale PLC brez vmesnega releja.

  4. Miniaturna lahka kompaktna oblika

     -- 16 % lažji in 11 % manjša prostornina od stare generacije serije IS1000, popolnoma ustreza visoko integrirani ozki avtomatizirani postavitvi opreme.

Ujemanje tipičnih scenarijev industrijske uporabe

  1. Nadzor nizkega tlaka in alarm glavnega vira zraka

     -- Nameščen na izhodu FRL treh enot; pošlje alarmni signal za blokiranje, ko dovodni tlak pade pod 0,4 MPa, da zaščiti pnevmatske vibratorje in udarna kladiva pred nezadostnimi poškodbami zaradi potiska.

  2. Potrditev položaja polnega hoda valja

     -- Ko se valj popolnoma razširi, se tlak v komori dvigne na prednastavljeno vrednost za izhodni sprožilni signal za zaporedno zaklepanje delovanja naslednje proizvodne postaje.

  3. Varnostna zaščita tokokroga vibratorja

     -- Spremljanje delovnega zračnega tlaka v realnem času; prekinite napajanje hitrega izpušnega ventila, ko je tlak nižji od praga, preprečite pregorevanje vibratorja zaradi šibke vibracijske sile.

Povzetek v enem stavku

     Brezkontaktno cevno tlačno stikalo SOLH IS10 ponuja montažo z vgrajenim navojem in variante za pripenjanje razdelilnika FRL, z nastavljivim razponom 0,1 ~ 0,6 MPa, 5 milijoni dolgo življenjsko dobo cikla in kalibracijo tlaka brez povezave, idealen nizkocenovni kompaktni senzor za spremljanje zračnega tlaka za valj, vibrator in pnevmatska vezja splošne avtomatizacije.
