Kombinacija treh enot FRL serije AC

Kombinacija treh enot AC serije FRL | AF+AR+AL Trojni sklop za obdelavo pnevmatskega vira zraka

Znamka: SOLIH by Richge Technology | Standardna industrijska pnevmatska servisna enota FRL

1. Pregled in definicija izdelka

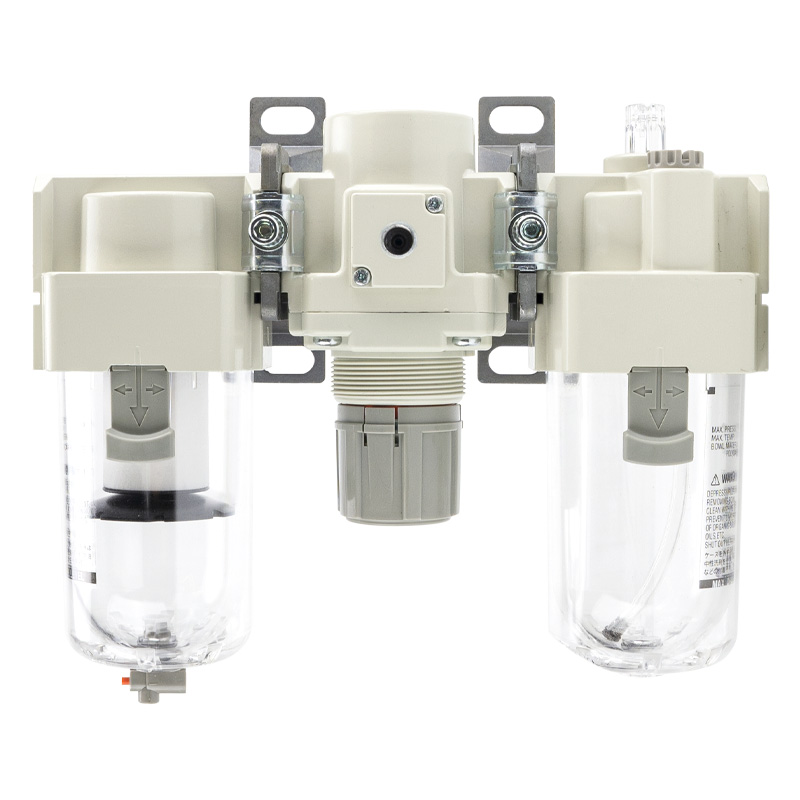

     Serija SOLIH ACFRL kombinacija treh enot je standardni komplet za obdelavo pnevmatskega vira zraka, sestavljen izAF zračni filter + AR regulator tlaka + AL zračni lubrikator. Dopolnjuje celoten proces pnevmatske obdelave zraka: filtriranje nečistoč in vlage, stabilna regulacija tlaka in natančno mazanje z mikro oljem v eni modularni enoti. Zagotavlja celovito zaščito spodnjih pnevmatskih komponent, kot so cilindri, elektromagnetni ventili in pnevmatski motorji, učinkovito zmanjšuje obrabo komponent, preprečuje motnje in podaljšuje življenjsko dobo celotnega pnevmatskega sistema. Je najbolj standarden in bistven sklop jedra za tradicionalne mazane pnevmatske tokokroge.

2. Celotna serija modelov in tabela specifikacij

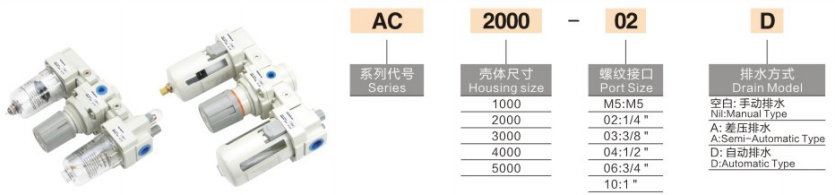

  Definicija kode pripone

     • -D: Funkcija samodejnega odvajanja (ročno izlivanje vode ni potrebno)

     • -G: Opremljen z visoko natančnim manometrom

  Primer modela: AC4000-04D → velikost vrat 1/2 palca, standardna FRL tri enote s funkcijo samodejnega praznjenja

3. Osnovni tehnični parametri

4. Strukturne značilnosti in prednosti izdelka

     • Integrirana modularna struktura: Standardna spojena modularna zasnova omogoča hitro namestitev, demontažo in zamenjavo. Vsako enoto je mogoče vzdrževati neodvisno, kar močno zmanjša težave pri vzdrževanju na kraju samem in stroške zamenjave.

     • Visoko učinkovito ciklonsko ločevanje vode: Filter ima strukturo za odstranjevanje vode s centrifugalnim vrtinčenjem, ki hitro loči tekočo vodo in velike delce v zraku, ščiti natančen filtrirni element in izboljša splošno učinkovitost čiščenja zraka.

     • Tip preliva Stabilna regulacija tlaka: Regulator tlaka sprejme strukturo za stabilizacijo napetosti preliva s hitrim odzivom in stabilnim izhodnim tlakom, s čimer se učinkovito izogiba odnašanju tlaka in nihanju, ki ga povzroči sprememba pretoka ali vibracije opreme.

     • Samozaklepna nastavitev gumba: Samozaporna zasnova gumba za regulacijo tlaka preprečuje spremembo parametra tlaka zaradi nenamernega dotika ali dolgotrajne vibracije, kar zagotavlja dolgoročno stabilno delovanje pnevmatskega sistema.

     • Vizualno načrtovanje nivoja olja in vode: Prozorna PC skodelica z varnostnim zaščitnim pokrovom omogoča opazovanje nivoja vode v filtru in nivoja olja v mazivu v realnem času, kar omogoča pravočasno praznjenje in dolivanje olja.

     • Neodvisni zamenljivi potrošni material: Element filtra in jedro mazalke je mogoče zamenjati ločeno brez zamenjave celotnega nabora enot, kar zniža dolgoročne obratovalne stroške.

5. Standardni delovni tok zračnega tokokroga

  Zračni kompresor → AC FRL tri enote → Elektromagnetni ventil → Pnevmatski cilinder / pnevmatski aktuator

     Tri enote izvajajo postopno obdelavo zraka: filtriranje vlage in nečistoč → stabilizacija vhodnega tlaka → razprševanje mazalnega olja, ki zagotavlja čist, stabilen in namazan vir zraka za terminalske pnevmatske komponente.

6. Tipični scenariji uporabe

     • Oprema za industrijsko avtomatizacijo: Predobdelava vira zraka za avtomatska strojna orodja, manipulatorje in avtomatizirane proizvodne linije.

     • Proizvodne linije za lahko industrijo: Stabilen dovod zraka za opremo za pakiranje, tiskanje, tekstil in elektronsko obdelavo.

     • Namazane pnevmatske komponente: Posebna obdelava vira zraka za teleskopske cilindre, pnevmatske prijemale in pnevmatske motorje, ki zahtevajo mazanje z oljem.

     • Delavniški centraliziran sistem zračnega vira: Sekundarno čiščenje in stabilizacija tlaka za glavni cevovod zračnega kompresorja za izboljšanje splošne stabilnosti pnevmatskega sistema.

7. Izbirni vodnik: dve enoti VS tri enote

8. Navodila za dnevno vzdrževanje

     • Redno izpuščajte vodo, da zagotovite, da je nivo vode v posodi filtra pod opozorilno črto.

     • Filtrirni element zamenjajte pravočasno, ko se razlika v zračnem tlaku očitno poveča ali po 6–12 mesecih običajne uporabe.

     • Namestite navpično strogo v skladu s puščico pretoka zraka na ohišju ventila, da zagotovite normalno učinkovitost obdelave.

     • Redno preverjajte stanje atomizacije oljne meglice, da zagotovite enakomerno mazanje komponent priključkov.

Povzetek v enem stavku

     Kombinacija treh enot FRL serije SOLIH AC združuje funkcije filtracije, stabilizacije tlaka in mikro mazanja, z modularno namestitvijo, stabilnim izhodnim tlakom in vizualnim nadzorom olja in vode, kar je standardna in najpogosteje uporabljena rešitev za obdelavo vira zraka za običajne mazane pnevmatske avtomatske sisteme.
