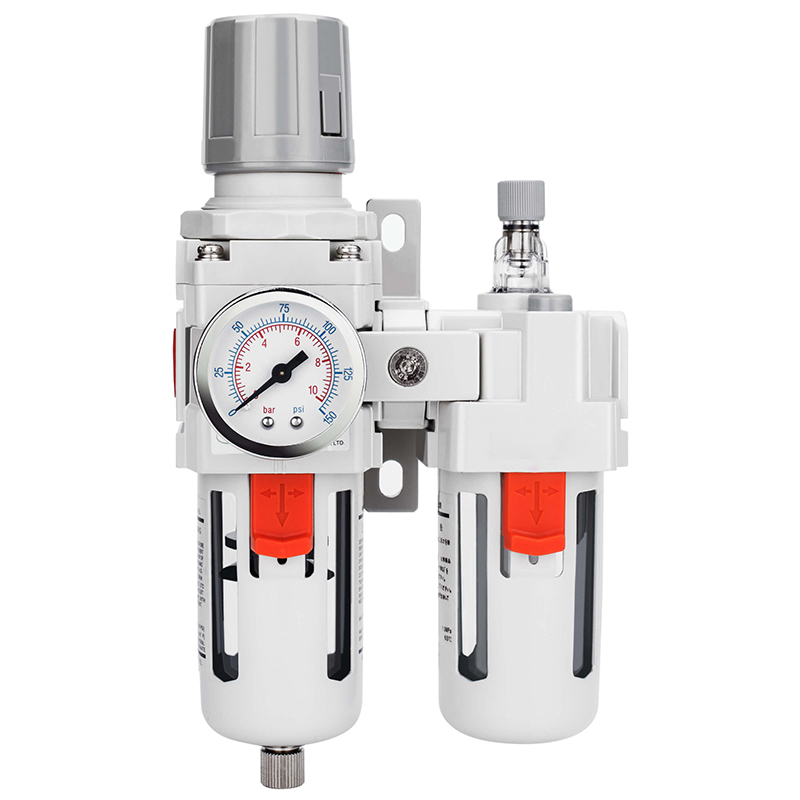

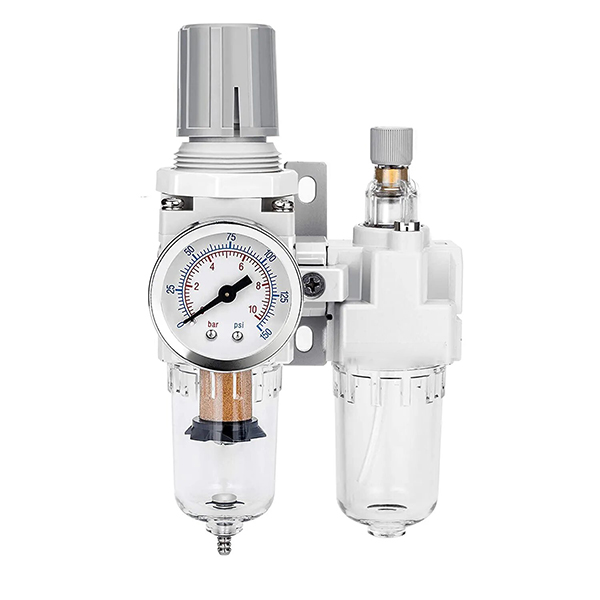

Serija AC Pnevmatski FRL Combo z dvema enotama

AC Series Pneumatic FRL Combo z dvema enotama | AF+AR zračni filter in integrirana enota za obdelavo vira zraka

Znamka: SOLIH by Richge Technology | Standardni industrijski pnevmatski sklop za obdelavo vira zraka

1. Pregled izdelka

     Serija SOLIH AC je astandardna integrirana kombinacija za obdelavo pnevmatskega vira zraka z dvema enotama, ki združuje zračni filter AF in regulator tlaka AR v enem modularnem sklopu. Dopolnjuje profesionalno čiščenje stisnjenega zraka in stabilno regulacijo tlaka v eni sami namestitvi, učinkovito odstranjuje vlago, prah in delce nečistoč, hkrati pa ohranja konstanten delovni tlak sistema. Z integrirano strukturo, namestitvijo, ki prihrani prostor in preprostim vzdrževanjem, je to najbolj običajna standardna konfiguracija za avtomatizirano pnevmatsko opremo, ki je popolnoma primerna za prednjo klimatizacijo zračnega vira kompresorjev in različnih pnevmatskih aktuatorjev.

2. Pozicioniranje izdelka

  Kombinacija dveh enot AC = filtracija vode in prahu AF + stabilizacija in zmanjšanje tlaka AR

     Nameščen na zadnji strani zračnih kompresorjev za čiščenje vira primarnega zraka in natančen nadzor tlaka. Je univerzalni standardni sklop za pnevmatske sisteme industrijske avtomatizacije, ki se pogosto uporablja v čisti opremi brez olja in splošnih scenarijih stabilizacije pnevmatskega tokokroga.

3. Model celotne serije in razred pretoka

4. Osnovne tehnične specifikacije

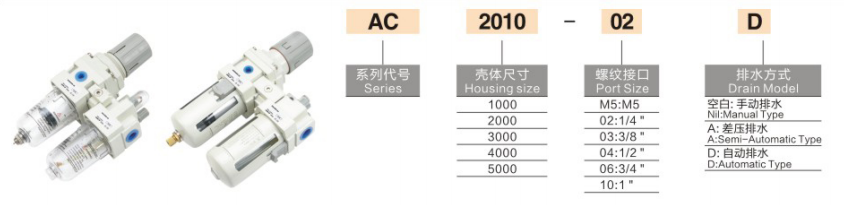

5. Pravila kodiranja modela in razlaga

     • AC2010-02: 2-enotni kombinirani vir zraka, velikost 2000, vrata Rc1/4, standardna ročna drenaža

     • AC4010-04D: kombinirani vir zraka z dvema enotama, velikost 4000, vrata Rc1/2, tip samodejne drenaže

     • AC3010-03G: 2-enotna kombinacija z visoko natančnim manometrom

  Definicija pripone

     • Brez pripone: Ročni odtok (stroškovno učinkovit standardni tip)

     • -D: Samodejno praznjenje (za 24-urno neprekinjeno delovanje opreme)

     • -G: Opremljen z manometrom za vizualno nastavitev tlaka

6. Strukturne značilnosti in prednosti izdelka

     • Integrirana modularna zasnova: Integrirana struktura filtra in regulatorja omogoča enodelno namestitev in demontažo, kar močno prihrani prostor v cevovodu in poenostavi postavitev na mestu in dnevno vzdrževanje.

     • Učinkovito ločevanje vode in dolga življenjska doba: Centrifugalno vrtinčasto ločevanje na sprednji stopnji učinkovito odstrani veliko vodno meglico in nečistoče, zmanjša obremenitev filtrskega elementa in podaljša življenjsko dobo 5 μm natančnega filtrskega elementa.

     • Stabilen izhodni tlak in hiter odziv: Struktura za regulacijo tlaka tipa preliva zagotavlja občutljiv odziv na tlak in stabilen tlak na nižji stopnji, kar učinkovito preprečuje nihanje tlaka med delovanjem opreme.

     • Samozaklepna struktura proti nepravilnemu delovanju: Zasnova regulacije tlaka s samozaklepnim gumbom preprečuje odnašanje tlaka zaradi vibracij opreme ali nenamernega dotika, kar zagotavlja dolgoročno stabilne parametre pnevmatskega sistema.

     • Vizualno spremljanje nivoja vode: Prozorna PC skodelica za vodo z zaščitnim pokrovom omogoča vizualno opazovanje nivoja vode v realnem času, s čimer se izognete prekomernemu kopičenju vode, ki vpliva na kakovost filtracije in na spodnje komponente.

     • Brezplačna nadgradnja in razširitev: Standardni modularni vmesnik podpira neposredno spajanje z AL oljnim misterjem, hitro nadgradnjo na popoln sklop FRL s tremi enotami za mazane pnevmatske tokokroge.

7. Tipični scenariji uporabe

     • Industrijska oprema za avtomatizacijo: Predobdelava vira zraka za avtomatizirane stroje, strojna orodja, robotske roke in precizne avtomatizirane proizvodne linije.

     • Oprema za cevovode lahke industrije: Stabilno čiščenje za elektroniko, embalažo, tiskanje, tekstil in pnevmatske sisteme tekočih linij.

     • Zaščita pnevmatskih komponent: Sprednji filter in stabilizacija tlaka za jeklenke, elektromagnetne ventile in pnevmatska orodja za zmanjšanje obrabe in stopnje okvar.

     • Centralizirana obdelava zračnega vira: Primarno čiščenje zraka in regulacija tlaka za glavne zračne cevovode tovarniških delavnic za izboljšanje splošne kakovosti vira zraka.

8. Smernice za dnevno vzdrževanje

     • Redna drenaža: Redno izpraznite nabrano vodo v skodelici, da zagotovite, da je nivo vode pod opozorilno črto in preprečite, da bi tekoča voda vstopila v spodnji krog.

     • Pravočasna zamenjava filtrskega elementa: Filtrirni element takoj zamenjajte, če diferenčni tlak močno naraste; redna zamenjava vsakih 6–12 mesecev za ohranjanje optimalne učinkovitosti filtracije.

     • Standardna namestitev: Namestite navpično in strogo sledite puščici za pretok zraka na ohišju, da zagotovite normalno ločevanje vode in učinkovitost regulacije tlaka.

9. Navodila za izbiro FRL dveh in treh enot

     • AC dvoenotni (filter + regulator): Primerno začista pnevmatska oprema brez olja, kot so elektronska natančna oprema, vakuumski sistemi in jeklenke brez olja.

     • AC tri enote (filter + regulator + mazalo): Primerno za običajne pnevmatske cilindre, pnevmatske motorje in gibljive pnevmatske komponente, ki zahtevajo mazanje z oljem.

Povzetek v enem stavku

     Kombinacija dveh enot serije SOLIH AC združuje visoko učinkovito filtracijo zraka in natančno stabilizacijo tlaka, vključuje pa modularno namestitev, regulacijo tlaka proti odnašanju in vizualno spremljanje nivoja vode, kar je stroškovno najbolj učinkovita in široko uporabna standardna rešitev za obdelavo vira zraka za industrijske avtomatizirane pnevmatske sisteme.
