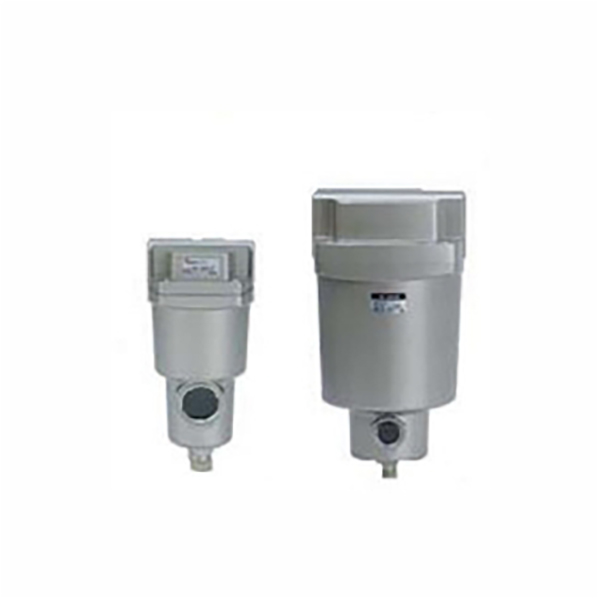

Filter za čiščenje stisnjenega zraka serije AFF / AM (Mainstream Line)

Znamka:SOLH proizvajalca Richge Technology

Serijski položaj in osnovne funkcije

     AFF in AM tvorita osrednji kombinirani sklop za čiščenje vira zraka. AFF deluje kot primarni grobi filter za odstranjevanje trdnih nečistoč in kondenziranih vodnih kapljic, medtem ko je AM natančen separator oljne meglice za odstranjevanje mikro oljnih aerosolov, izboljšanje čistosti stisnjenega zraka in popolno zaščito spodnjih pnevmatskih pogonov.

  1. Grobi filter glavnega voda serije AFF

     -- Natančnost filtracije: 1 μm, 99-odstotna stopnja zajemanja delcev (nadgrajena s stare stopnje 3 μm)

     -- Osnovna funkcija: Odstranite velike količine prahu, ostankov rje in velike količine kondenzirane vode, 99-odstotna učinkovitost ločevanja vode kot sprednji primarni filter

     -- Standard čistosti: ISO8573-1:2010 [4:7:4]

  2. Separator oljne megle serije AM (fini filter)

     -- Natančnost filtracije: 0,1 μm, 99-odstotna stopnja zajema mikro oljne meglice (nadgrajena s stare stopnje 0,3 μm)

     -- Osnovna funkcija: Popolna ločitev oljne meglice, koncentracija ostanka olja na izhodu ≤1 mg/m³ (0,8 ppm), popolnoma v skladu z zahtevami postopka mazanja brez olja

     -- Standard čistosti: ISO8573-1:2010 [2:7:3]

  3. Skupne splošne prednosti

     -- Izjemno nizek padec tlaka ≤5kPa, varčevanje z energijo, zmogljivost pretoka povečana za 20 % v primerjavi z običajnimi modeli

     -- Lahka posoda za shranjevanje tekočine iz nerjavečega jekla, maksimalno zmanjšanje teže do 52 %

     -- Vizualni opomnik za vzdrževanje: standardni vgrajen indikator zamašitve z rdečim obročem za oceno časa zamenjave filtra; barvno kodirani končni pokrovi filtrov za hitro identifikacijo modela

     -- Modularna kaskadna zasnova, ki jo je mogoče serijsko povezati z ultra finimi filtri AMD / AMH za izpolnjevanje zahtev večstopenjskega ultra čistega zraka

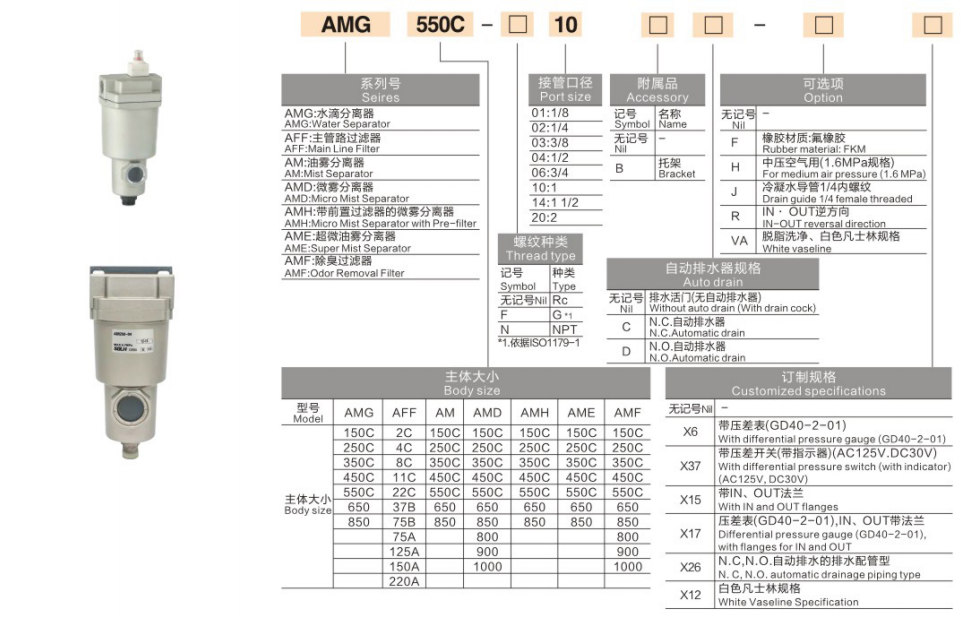

Popolno pravilo poimenovanja modela

 1. Primeri modelov: AFF40-04 ; AM50-10D

  2. Primeri standardnega naročila

     -- AFF grobi filter, 1/2" priključek, samodejni odtok: AFF40-04D

     -- AM separator oljne meglice, 1" priključek, samodejni odtok: AM50-10D

     -- Visok pretok 7000 L/min, 1,5" priključek: AM70D-14

Univerzalne tehnične specifikacije (standardni preskusni pogoji: 0,7 MPa, 20 ℃)

  1. Splošni skupni parametri

     -- Veljavni medij: stisnjen zrak (potreben je predfilter ≥40 μm navzgor)

     -- Območje delovnega tlaka: 0,1~1,0 MPa; protipočni tlak 1,5 MPa

     -- Delovna temperatura okolja: -5 ~ 60 ℃ (brez nastajanja ledu v posodi)

     -- Konfiguracija odtoka: ročni odtok kot standard; samodejni izpust izbirno prek pripone -D

  2.Celotna tabela parametrov pretoka in dimenzij

Navodila za izbiro po korakih

  1. Shema ujemanja stopnje filtracije

     -- Običajni splošni pnevmatski tokokrogi: AFF (1μm grobi filter) → regulator tlaka → mazalo

     -- Oprema za natančno avtomatizacijo brez olja: AFF → AM (separator oljne meglice 0,1 μm) → terminalska oprema

     -- Polprevodnik/optični postopek izjemno visoke čistosti: AFF → AM → AMD (0,01 μm ultra fin filter)

  2. Izračun marže pretoka

     -- Izberite model z nazivnim pretokom, ki je 1,2-1,5-krat večji od skupne največje porabe zraka v sistemu; preobremenjen pretok bo drastično zmanjšal učinkovitost filtracije in povečal izgubo tlaka.

  3. Izbira načina odvajanja

     -- 24-urna neprekinjena proizvodnja brez nadzora, visok izkoristek kondenzata: izberite -D različico s samodejnim odtokom

     -- Prekinitvena nizkofrekvenčna oprema: zadostuje standardna ročna vrsta praznjenja

  4. Načelo ujemanja vrat

     -- Skladna velikost vrat filtra s premerom glavnega cevovoda; izogibajte se zmanjševanju/povečevanju premera, da preprečite dodaten padec tlaka.

Tipični scenariji industrijske uporabe

     -- Splošna industrijska avtomatizacija: CNC obdelovalni stroji, zračni cilindri, elektromagnetni ventil sprednji del vode in odstranjevanje olja

     -- Prehrambena in farmacevtska proizvodnja: vir čistega zraka brez olja za preprečevanje kontaminacije izdelkov

     -- Delavnice 3C za elektroniko in premaze: odstranite oljno meglico, da preprečite napake na površinskem premazu in onesnaženje natančnih komponent

     -- Sistem za naknadno obdelavo zračnega kompresorja: kaskadno z ohlajenimi/adsorpcijskimi sušilniki zraka za izboljšanje splošne čistosti zraka

Primerjava zmogljivosti: AFF VS AM

Povzetek v enem stavku

     Grobi filter glavnega voda SOLH AFF 1 μm in separator oljne meglice AM 0,1 μm tvorita modularne kaskadne enote za čiščenje zraka s polnim obsegom pretoka 300~14500 L/min, vizualnim indikatorjem zamašitve in izbirnim samodejnim odtokom, ki je v skladu s standardom ISO8573-1 za splošno pnevmatsko, prehrambeno, medicinsko, elektronsko in razpršilno obdelavo vira zraka brez olja.
