Zračni filter velike zmogljivosti serije AF800 / AF900 z visokim pretokom

Znamka:SOLH proizvajalca Richge Technology

Pregled izdelka

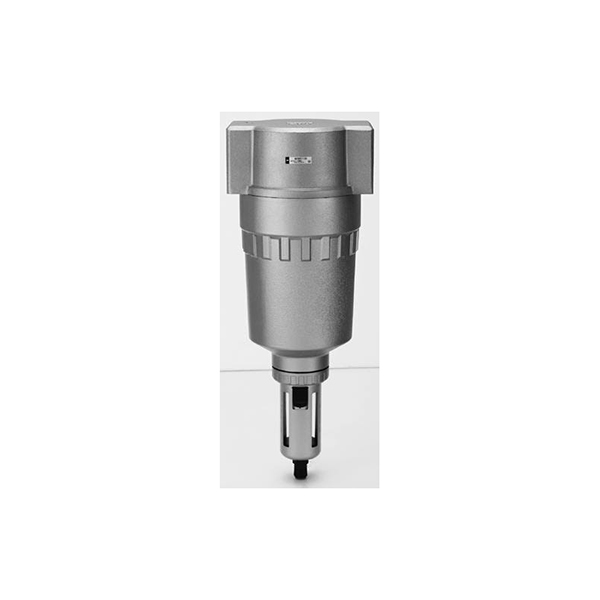

     SOLH AF800 in AF900 sta industrijska zračna filtra velikega kalibra visoke zmogljivosti za glavne cevovode, popolnoma zamenljiva po dimenzijah in zmogljivostih z originalnimi SMC AF800/AF900. Zasnovan za glavni vir zraka zračnega kompresorja, centralizirano oskrbo z zrakom za celotno proizvodno linijo in pnevmatske sisteme visokega pretoka z več ventili. Za razliko od majhnih razdeljenih enot za servisiranje zraka AF200/300/400 imajo prevelik pretočni kanal, ultra visok pretok obdelave in zbiralno posodo za vodo z veliko zmogljivostjo.

     Centrifugalno ločuje kondenzirano vodo, rjo in nečistoče iz prahu v stisnjenem zraku, pri čemer popolnoma ščiti spodnje elektromagnetne ventile, cilindre, vakuumske ejektorje in velike pnevmatske aktuatorje, kar močno zmanjša stopnjo napak celotne pnevmatske linije.

Dve popolni specifikaciji:

   1.  AF800: srednje velik pretok, vrata G1¼ / G1½ (1,25 / 1,5 palca)

   2.  AF900: Zelo velik glavni filter cevovoda, vrata G2 (2 palca)

     Izbirni dodatki: ročni odtok / samodejni odtok s plovcem, večstopenjski filtrirni element, prozorna posoda iz računalnika / kovinska posoda, odporna na eksplozije. Široko se ujema z grozdi obdelovalnih strojev, proizvodnimi linijami litijevih baterij, delavnicami za barvanje in celotno kemično opremo z zahtevami po visoko zmogljivem viru zraka.

Celotno pravilo kodiranja modela

   Celoten format kode naročila: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Koda serije za zračni filter velike zmogljivosti z visokim pretokom

    2. F12 / F16 / F20: Velikost navoja vrat

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Srednja pripona: Odtočni tip

     -- Prazno: Standardno ročno odvajanje

     -- AD47: NC normalno zaprt samodejni odtok plovca (za posodo za osebni računalnik, brez puščanja zraka po zaustavitvi opreme)

     -- AD48-6: BREZ normalno odprtega samodejnega odtoka s plovcem (za najlonsko kovinsko posodo, neprekinjeno samodejno odvajanje)

   4. Končna pripona: Možnost materiala za posodo za vodo

     -- Prazen: Standardna prozorna PC posoda + kovinski zaščitni pokrov proti trčenju

     -- M: Kovinska posoda, odporna proti rji, z okencem za opazovanje nivoja tekočine (za prašna, mastna in težka zunanja okolja)

     -- MG: Kovinska posoda z vgrajenim merilnikom nivoja tekočine za daljinsko opazovanje količine vode

   5. Prilagodljivost natančnosti filtrskega elementa:

     -- Standard 5μm; neobvezno 2μm visoka natančnost, 10/20/40/70/100μm grobi filter

Tabela tehničnih specifikacij Universal Core

Notranja struktura in princip delovanja filtracije

  1. Faza 1: Struktura vodnika za centrifugalno ločevanje vode

     -- Zračni tok se vrti z veliko hitrostjo vzdolž tangentne smeri; centrifugalna sila vrže tekočo kondenzirano vodo, kapljice olja in velike delce rje na notranjo steno posode, ki se zaradi gravitacije usedejo na dno. Več kot 95 % tekočih onesnaževal je vnaprej ločenih, da se zmanjša obremenitev filtrskega elementa in podaljša cikel zamenjave.

  2. Faza 2: večslojni filtrirni element iz vlaken

     -- Stisnjen zrak po centrifugalni dehidraciji prehaja skozi večslojni filtrirni vložek iz vlaken, da prestreže droben trdni prah in drobne delce oljnega aerosola. Visoko natančna različica 2 μm zagotavlja izjemno čist vir zraka za natančne proporcionalne ventile in vakuumske tokokroge.

  3. Pregradna pregrada proti brizganju vode, vgrajena nad skledo

     --  Izolira usedlino vode na dnu, da prepreči sekundarno vnos tekoče vode s pretokom zraka v cev za čisti zrak.

  4. Snemljiva posoda za vodo + odtočni sklop

     Drenažni ventil, integriran na dnu z dvema rešitvama za odvodnjavanje:

     -- Ročno odvajanje: pritisnite spodnji gumb, da ročno izpustite nakopičeno vodo

     -- Samodejni odtok plovca: plovec se dvigne, ko voda doseže prag, da samodejno odpre drenažo, nenadzorovano delovanje za neprekinjene proizvodne linije

   5. Glavno ohišje iz trde anodizirane aluminijeve zlitine

     -- Velik premosten pretočni kanal z ultra nizkim uporom pretoka zraka, stabilen dovod zraka brez očitnega padca tlaka pod polnim tlakom

     -- obremenitev z velikim pretokom; površinska obdelava proti olju in koroziji.

Dodatna oprema in vodnik za izbiro materiala

   1. Tri možnosti posode za vodo

   1.1 Standardna prozorna PC posoda (tovarniško privzeto)

     -- Prednost: Vizualno opazovanje nivoja vode v realnem času, opremljeno s kovinsko lupino proti trku, ki preprečuje zlom zaradi ostankov železa v delavnici. Primerno za običajne avtomatizirane proizvodne linije v zaprtih prostorih.

   1.2 Najlonska kovinska zaščitna posoda (pripona M)

     -- Prednost: Visoka odpornost na udarce, odpornost na rezalno tekočino in UV vremenske vplive, ni nevarnosti krhkih razpok. Idealno za prašno oljno barvanje in težke delovne pogoje pri visokotemperaturnih obdelovalnih strojih.

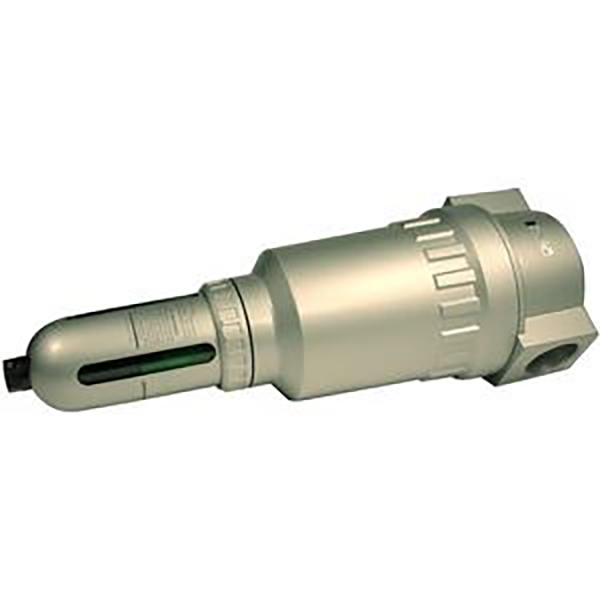

   1.3 Kovinska posoda z merilnikom nivoja tekočine (pripona MG)

     -- Zunanje opazovalno okno na kovinskem ohišju, berljiva količina vode za svetlobno zaščitena zaprta okolja, odporna proti eksplozijam, prednostno za kemične in eksplozijsko varne delavnice.

   2. Primerjalna tabela dveh modelov samodejnega odvajanja

  3. Vodnik za izbiro natančnega elementa filtra

     -- 5 μm standardni filter: univerzalen za večino obdelovalnih strojev, cilindrov in elektromagnetnih ventilov, najboljša stroškovna učinkovitost

     -- 2μm visoko natančni filter: vakuumski ejektorji, natančni proporcionalni regulatorji, tokokrogi čistega zraka za proizvodne linije elektronike 3C

     -- 10~100 μm grobi filter: primarni predfilter na izhodu iz zračnega kompresorja za zaščito nadaljnjih natančnih komponent vira zraka

Konkurenčne prednosti osnovnega izdelka

   1. Ultra-nizek pretočni upor velike izvrtine

     -- 1,25/1,5/2-palčno ohišje ravnega ventila z veliko večjim presekom pretoka kot majhne serije AF. Minimalno zmanjšanje tlaka med sinhronim delovanjem večvaljnih in večventilskih otokov, stabilen izhodni potisk za vso opremo.

   2. Komora za shranjevanje vode z veliko prostornino

     -- Posoda s prostornino 45 cm³ zmanjša pogostost odvajanja, kar je kot nalašč za centralizirano filtracijo na glavnem cevovodu zračnega kompresorja.

  3. Popolno kritje za težke delovne pogoje

     -- Brezplačna izbira prozorne PC/kovinske protieksplozijsko varne posode, ki se uporablja za notranja in zunanja okolja, prašna in kemično protieksplozijsko varna okolja.

  4. Ujemajoča se celotna rešitev vira zraka

     -- Lahko se kombinira z velikim regulatorjem tlaka pretoka AR800/AR900 in mazalnikom z oljno meglo AL800/AL900, da se tvori sklop za zračni servis velike zmogljivosti AFC z dvema enotama / AC s tremi enotami, popolna enota za obdelavo glavnega vira zraka.

  5. Popolnoma zamenljiv z uvoženimi blagovnimi znamkami

     -- Dosledna montažna dimenzija, specifikacija navojev in velikost filtrskega elementa z mednarodnimi glavnimi blagovnimi znamkami. Neposredna zamenjava za obnovo glavnega cevovoda zračnega kompresorja brez spreminjanja cevovodov ali nosilcev.

  6. Nizko vzdrževanje in dolga življenjska doba

     -- Centrifugalno predločevanje upočasni hitrost kontaminacije filtrskega elementa; filtrirni vložek je mogoče razstaviti, očistiti in ponovno uporabiti za zmanjšanje stroškov zamenjave potrošnega materiala.

Standardne celovite rešitve za ujemanje vira zraka

  1. 1. rešitev: 3-enotni sklop glavnega vira zraka za težke proizvodne linije

     -- Izhod zračnega kompresorja → AF900-F20 Filter + AR900 Regulator + AL900 Lubricator (AC900 tridelna enota) → PA najlonska glavna cevovodna veja → 4V ventilski otoki, cilindri z vrtljivo mizo MSQ, konzole za nožno upravljanje 4F na vsaki postaji

  2. Rešitev 2: Dvoenotni sklop brez olja za protieksplozijsko varno litijevo baterijo in delavnice za barvanje

     -- Glavni cevovod zračnega kompresorja → AF800-F16 kovinski skledasti filter + regulator AR800 (AFC800 z dvema enotama, odstranite mazalko) → 50-VFE/50-VPE protieksplozijsko varni elektromagnetni ventili + ZU vakuumske ejektorske prijemalne postaje

  3. Rešitev 3: Centralizirana oskrba z zrakom za majhne skupine obdelovalnih strojev

     -- AF800-F12 (G1¼) visokopretočni filter → Večsmerni PU/PA glavni cevovod, ki oskrbuje več obdelovalnih strojev s 3F nožnimi ventili, standardnimi cilindri SC in zračnimi pištolami C110

Tipični scenariji industrijske uporabe

     -- Veliki CNC obdelovalni stroji, oprema za težko vtiskovanje in kovičenje glavni vir zraka

     -- Premaz litijeve baterije, avtomatizirane proizvodne linije, odporne na eksplozijo

     -- Lakiranje kompletnih avtomobilov, delavnice s črnilom in prahom, zaščitene pred eksplozijami

     -- Velike pakirne linije, logistična sortirna večpostajna centralizirana oskrba z zrakom

     -- Samodejni nadzor ventila za kemični cevovod, nafta in plin, ki podpira celotno pnevmatsko opremo

     -- Primarni predfilter na vhodu v prostor zračnega kompresorja za zaščito nadaljnjih komponent natančnega vira zraka

Opombe o specifikacijah izbire in delovanja

  1. Pravilo izbire toka

     -- Če skupna poraba zraka valjev in ventilskih otokov na enem cevovodu presega 6000 L/min, je treba izbrati AF800; nad 12000 L/min izberite AF900. Majhni AF200/300 ne prenese velikega pretoka, kar povzroči močan padec tlaka in nezadosten potisk cilindra.

  2. Rdeča črta za izbiro sklede

     -- Prepovedana je uporaba standardne PC prozorne posode za barvanje, oljnato okolje z tekočino za rezanje, na prostem in območjih, odpornih proti eksplozijam. Morate preklopiti na kovinsko različico M/MG, da se izognete varnostnim nevarnostim zaradi pokanja in puščanja vode po udarcu.

  3. Obvezno pravilo za vakuumska vezja

     -- Proizvodne linije za vakuumsko grabljenje uporabljajo samo sklop dveh enot AFC (brez mazalnika). Mazalnika z oljno meglo AL ni mogoče povezati zaporedno, da preprečite, da bi mazalno olje blokiralo šobe vakuumskih ejektorjev ZU/ZB.

  4. Standardna smer namestitve

     -- Puščica za pretok zraka IN/OUT, natisnjena na vrhu ohišja ventila, namestite strogo po smeri dovoda zraka puščice; posoda za vodo mora biti obrnjena navpično navzdol, da se zagotovi normalno posedanje in zbiranje kondenzirane vode.

  5. Zahteve za cikel vzdrževanja

     -- PC posoda: dnevno preverjajte nakopičeno vodo; model s samodejnim odtokom tedensko pregledujte zagozdenje plovca

     -- 5 μm standardni filtrirni element: Očistite vsakih 30 dni, zamenjajte vsakih 15 dni v pogojih močnega prahu

     -- 2 μm visoko natančen filtrirni element: zamenjajte vsakih 15 dni

     -- Pred vzdrževanjem: Zaprite sprednji glavni ročni zapiralni ventil HSV, izpustite preostali tlak v cevovodu, preden odstranite posodo in filtrirni vložek

Povzetek v enem stavku

     Zračni filter glavnega cevovoda velike zmogljivosti SOLH AF800/AF900 uporablja centrifugalno predločevalno strukturo z ultra visokim pretokom 12000~20000 L/min, opcijskim samodejnim plavajočim odtokom in prozorno/kovinsko protieksplozijsko odporno posodo za vodo, ki se ujema z AR/AL800/900, da tvori popolno servisno enoto za zrak z velikim premerom kot primarno opremo za ločevanje vlage in nečistoč za glavni zračni kompresor linije, litijeve baterije, barvanje in centralizirani sistemi za dovod zraka za težka strojna orodja.
