Regulator filtra serije AW

Regulator filtra serije AW | Integrirana enota za filtracijo stisnjenega zraka in zmanjšanje tlaka SOLIH

Znamka: SOLH by Richge Technology | Vse-v-enem pnevmatska enota za obdelavo vira zraka

1. Pregled izdelka

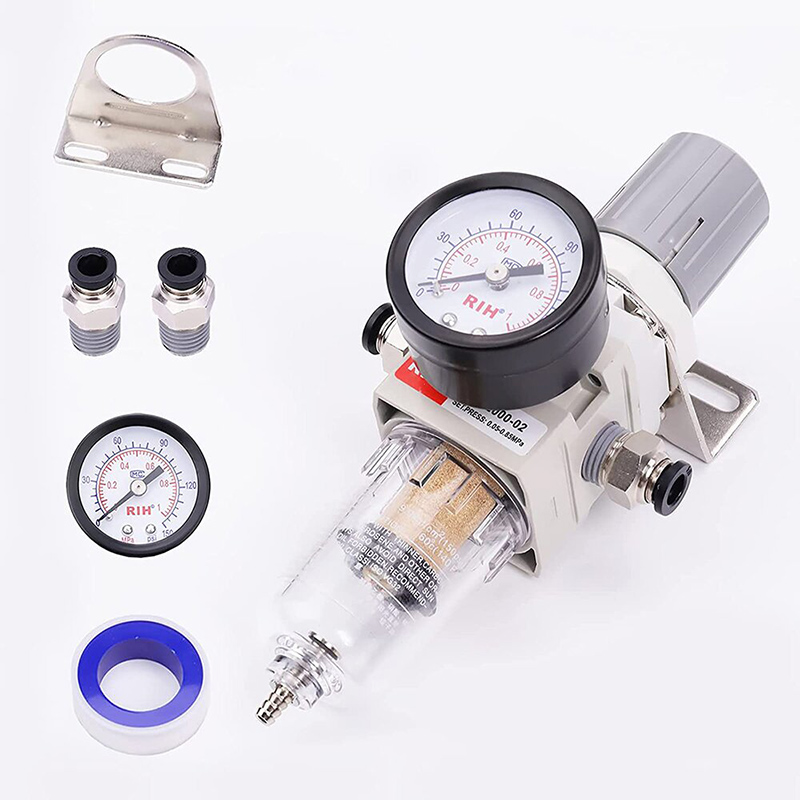

     Filter-regulator serije SOLIH AW je enota za obdelavo vira zraka vse v enem, ki vključuje funkcije filtracije zraka in regulacije tlaka. Izvaja primarno čiščenje zraka in stabilizacijo tlaka takoj za zračnimi kompresorji ter služi kot prostorsko varčna alternativa ločenim sklopom filtra AF in regulatorja AR. Kompaktna konstrukcija poenostavi namestitev na terenu in zmanjša skupni odtis pnevmatskega sistema.

2. Splošne tehnične specifikacije

3. Razpon velikosti modela in vrat

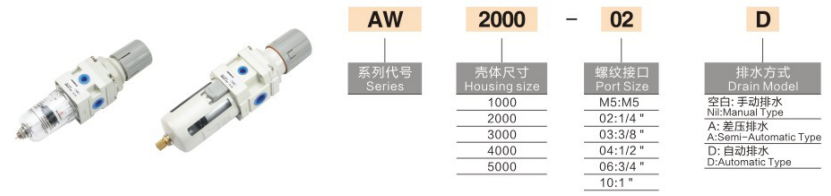

  Razlaga in primeri kode modela

     • AW2000-02: Filter-regulator, serija 2000, Rc1/4", ročni odtok

     • AW4000‑04D: Filter-regulator, serija 4000, Rc1/2", avtomatski odtok

     • AW3000‑03G: Filter-regulator opremljen z manometrom

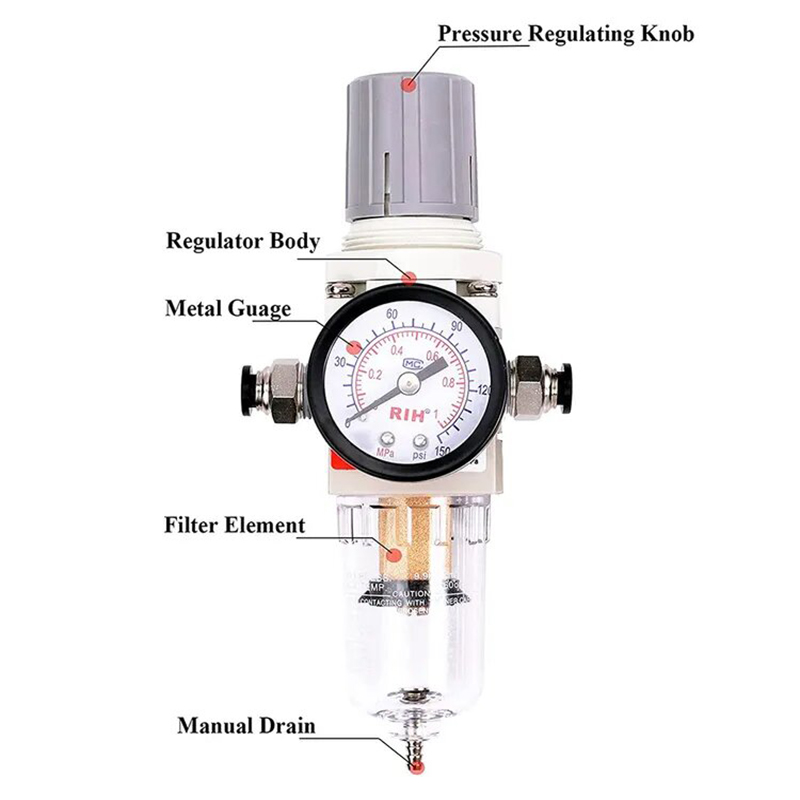

4. Strukturne značilnosti in prednosti

     • Integrirana enodelna zasnova: Posoda filtra in regulator tlaka sta združena v eno enoto za enostavnejšo namestitev in manj priključnih točk.

     • Ciklonsko ločevanje vode: Centrifugalno vrtinčenje odstrani tekočo vodo, preden gre zrak skozi filtrirni vložek, kar učinkovito podaljša življenjsko dobo filtrskega elementa.

     • Gumb povlecite za nastavitev in pritisnite za zaklepanje: Povlecite gumb navzgor za nastavitev tlaka; potisnite navzdol, da zaklenete položaj, s čimer preprečite nenamerno spremembo pritiska zaradi vibracij ali nenamernega dotika.

     • Vgrajena vrata za manometer: Priključek za neposredno montažo za manometer brez dodatnih adapterjev.

     • Prozorna PC posoda z zaščitnim pokrovom: Vizualno opazovanje nivoja vode v posodi filtra v realnem času.

     • Združljivost modularnega spajanja: Lahko se neposredno sestavi z mazalko serije AL za izdelavo popolne kombinacije treh enot FRL serije AC.

5. Tipični scenariji uporabe

     • Primarno čiščenje zraka in stabilizacija tlaka za opremo za avtomatizacijo, strojna orodja in proizvodne linije

     • Obdelava sprednjega vira zraka za opremo za brizganje, pnevmatska orodja, elektromagnetne ventile in cilindre

     • Centralizirana regulacija tlaka in čiščenje za glavne cevovode v delavnici in izhode zračnega kompresorja

6. Smernice za vzdrževanje

     • Redno odvajajte kondenzat; vzdržujte nivo vode pod opozorilno črto.

     • Filtrirni element zamenjajte, ko padec tlaka očitno naraste ali po 6–12 mesecih normalnega delovanja.

     • Namestite navpično; poravnajte puščico zračnega toka telesa z dejansko smerjo zračnega toka.

7. Priporočene kombinacije zračnega tokokroga

     • Standardno mazano vezje: AW filter-regulator → AL mazalo → pnevmatski aktuator

     • Čisti tokokrog brez olja: AW filter-regulator (brez AL mazalke) → pnevmatski aktuator
