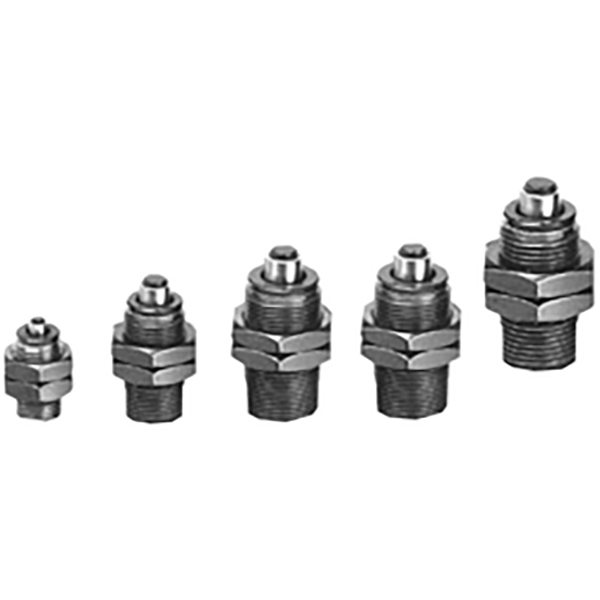

Nenastavljiv hidravlični amortizer serije RB RBQ

Nenastavljiv hidravlični amortizer serije SOLH RB | Standardni nadomestni blažilnik SMC

Znamka: SOLH by Richge Technology | SMC RB enakovredni hidravlični blažilnik s fiksno odprtino

1. Pregled izdelka

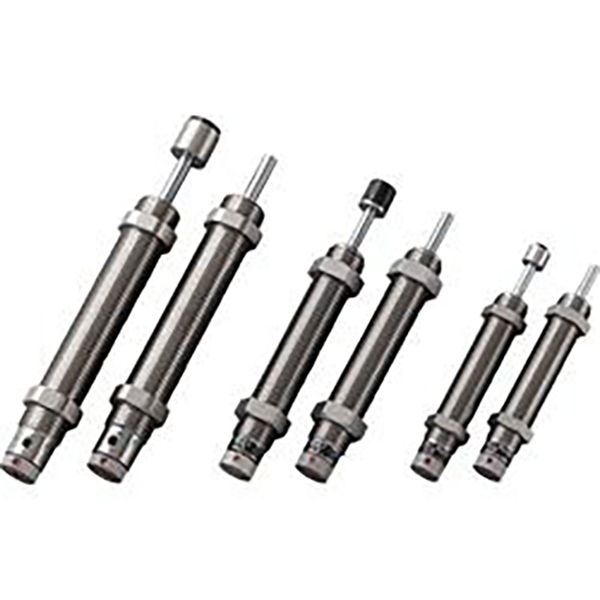

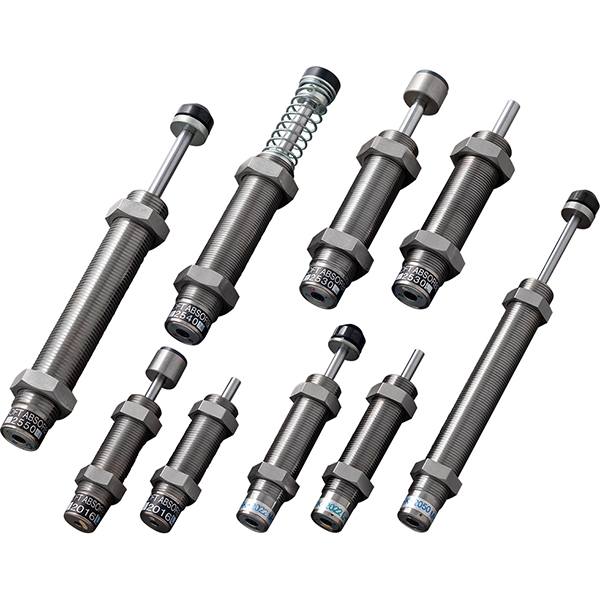

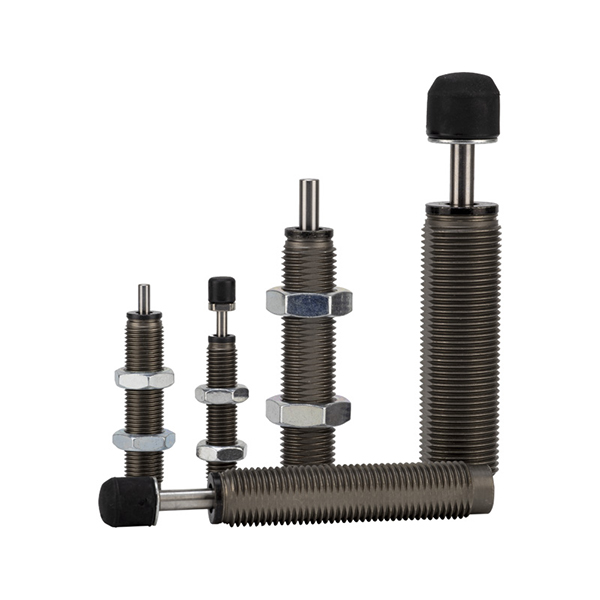

  Serije SOLH RB sonenastavljivi hidravlični amortizerji po standardu SMC. Kinetično energijo udarca pretvori v toplotno energijo preko notranje porozne dušilne strukture. Prilagoditev ni potrebna, pripravljen za neposredno namestitev. Pogosto se uporablja za blaženje ob koncu giba, zmanjšanje hrupa in preprečevanje trkov zračnih valjev, linearnih drsnikov in rotacijskih mehanizmov.

2. Osnovne funkcije

     • Prilagajanje ni potrebno: Vgrajeno večstopenjsko dušenje, stabilno delovanje od lahke obremenitve pri nizki hitrosti do težke obremenitve pri visoki hitrosti po enkratni namestitvi.

     • Kompaktna oblika: Kratko telo z navojno montažo. Omogoča neskladje pri montaži do ±5°, zmožnost absorbiranja nihajne energije rotacijskih pogonov.

     • Togo ohišje: Lahko služi kot mehanski zavor brez dodatne trde omejitve. Vgrajena povratna vzmet.

     • Dolga življenjska doba: Popolnoma zaprta konstrukcija z oljnim tesnilom za zaščito pred prahom. Hitrost udarca: 0,05 ~ 5 m/s.

3. Razvrstitev podserije SOLH

4. Priljubljena referenčna tabela modela RB / RBC

Model	nit	Hod (mm)	Absorpcijska energija (J)	Priporočena aplikacija
RB0604	M6×0,75	4	0.5～0.98	Mikro valj, miniaturna diapozitivna miza
RB0805	M8×1,0	5	1.96	Φ6～Φ12 zračni valj
RB1006	M10×1,0	6	3.92	Φ16～Φ20 zračni valj
RB1412	M14×1,5	12	19.6	Φ32～Φ40 zračna jeklenka
RB2015	M20×1,5	15	58.8	Φ50～Φ63 zračni valj
RB2725	M27×1,5	25	147	Φ80～Φ125 zračna jeklenka

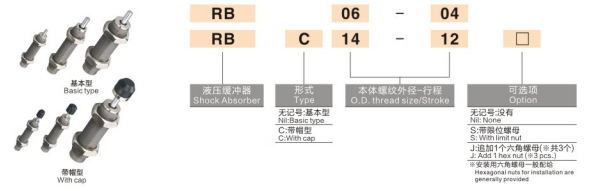

5. Pravilo kodiranja modela

  Primer: RB1412
    • RB = Standardna serija hidravličnih amortizerjev
    • 14 = Mera navoja M14×1,5
    •12 = Hod odbojnika 12 mm

6. Navodila za izbiro

     • Izračunajte absorpcijsko energijo: E = ½mv² + potisk × gib. Izberite model, katerega nazivna energija je ≥ izračunana vrednost.

     • Pravilno povežite potezo: Hod odbojnika mora biti krajši od celotnega giba gibljivega mehanizma, da se izognete udarcu dna.

     • Hitrost udarca: Standardno delovno območje 0,05～5 m/s. Pišite nam za ojačano različico za aplikacije z izjemno visoko hitrostjo.

     • Izbira okolja: izberite RBL za rezalno tekočino / mokro okolje; izberite RBC s pokrovčkom za pogoje z velikim prahom.

     • Meja neusklajenosti: Največji dovoljeni ekscentrični kot ≤5°. Namestite plavajoči spoj, če neusklajenost presega to vrednost.

7. Namestitev in previdnostni ukrepi

     • Na niti nanesite majhno količino anaerobnega sredstva za zapiranje niti. NE uporabljajte PTFE traku, ki lahko blokira dušilno odprtino.

     • Dobavljen z dvema šestrobima protimaticama in eno zaporno matico za preprečevanje popuščanja.

     • Možnost namestitve vodoravno, navpično ali pod katerim koli kotom; batnica mora biti obrnjena v smeri udarca.

     • Delovna temperatura: −10℃ ~ +80℃. Izogibajte se zaledenitvi pri nizki temperaturi.

8. Prednost zamenjave SOLH

   Serija SOLH RB v celoti kopira kodo modela SMC, dimenzije in parametre delovanja, neposredna zamenjava za uvožene blažilnike, s konkurenčno ceno in krajšim dobavnim časom, idealno za zmanjšanje stroškov množične opreme.
     •RB0805 → Zamenjajte AC0805
     •RB1412 → Zamenjajte AC1412
