Serija pnevmatskih komponent

Spoj z dvojnim ušesom tipa SOLH Y za konec droga pnevmatskega cilindra, standardni priključek za vilice, zamenljiv z deli SMC/AirTAC. Notranji navoj M10×1,25-M27×2, ki se ujema z izvrtinami 32–125 mm, luknja za zatič φ10–27 mm, nihanje v eni ravnini ±5°. Ogljikovo jeklo črno/pocinkano ali nerjavno jeklo. Idealen za obremenitve z enojnim ušesom z visoko nosilnostjo v potisnih in zgibnih mehanizmih.

Plavajoči spoj tipa SOLH F za konec palice pnevmatskega cilindra, kompenzacijski konektor s gibljivo kroglično glavo. Absorbira aksialno/radialno neusklajenost (aksialno ±1,5 mm, kotno ±2°~±5°), odpravlja stransko silo in ščiti tesnila cilindra. Navoji M6 × 1,0-M20 × 1,5, ki se ujemajo z izvrtinami 16–100 mm, eloksiran aluminij ali nerjavno jeklo 304. Zamenljiv s serijo AirTAC F, SMC JAF/JAHF. Idealno za stiskanje, montažne linije in transport z dolgim ​​hodom.

Ležaj na koncu droga ribje oko tipa SOLH U za konec droga pnevmatskega cilindra, 360° univerzalni zgibni spoj z nihanjem ±13°~±15°. Kompenzira do 2 mm koaksialno odstopanje, odpravlja stransko silo in ščiti tesnila cilindra. Navoji M6 × 1,0-M27 × 2, ki se ujemajo z izvrtinami 16–125 mm, možnost ležajnega jekla / samomazljivega bakra / 304 nerjavnega jekla. AirTAC F-U in SMC PHS zamenljiva. Idealno za visokohitrostne, ekscentrične in večkotne obremenitvene mehanizme.

Samozaklepna pnevmatska hitra spojka tipa SOLH C, samozaklepna zasnova z jekleno kroglo za upravljanje z eno roko. NBR tesnjenje, delovni tlak 0-1,0 MPa. Možnosti ponikljanega jekla/plastike. PP10~PP40, serija PF/PH/SP/SM za PU cev Φ4×6~Φ8×12 in navoje G1/4, G3/8, G1/2. Cross brand zamenljiv s SMC & AirTAC. Pogosto se uporablja za zračne kompresorje, zračna orodja in pnevmatske linije vakuumskih generatorjev.

SOLH KQ2H z enim dotikom ravno vstavljanje, neposredna zamenjava za SMC KQ2H. Telo iz POM, navoj iz ponikljane medenine, NBR tesnilo. Deluje za stisnjen zrak do 1,0 MPa in vakuum do -95 kPa. Zajema cevi Φ2-Φ16 PU/PA, metrične konične navoje M & R, konfiguracije enakega premera in redukcijske konfiguracije. Idealen za vakuumske generatorje, mikro cilindre in zaprte pnevmatske cevi za avtomatizacijo.

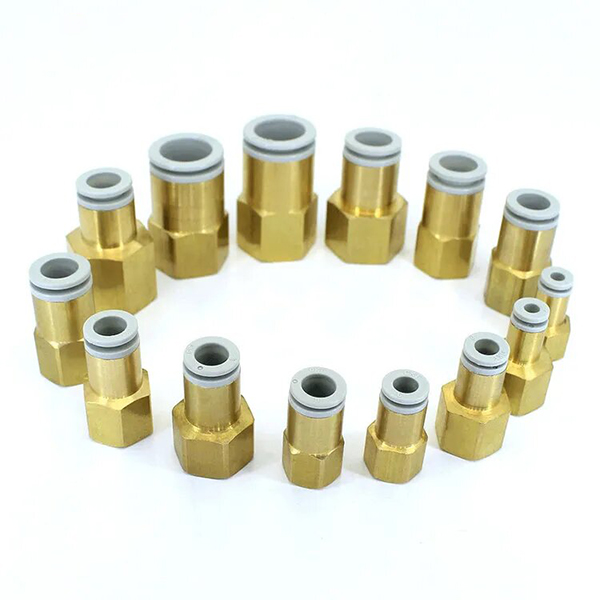

SOLH KQ2F vstavljanje z enim dotikom, neposredna zamenjava za SMC KQ2F. Ponikljano medeninasto ohišje, NBR tesnilo, deluje za vakuum (-0,1MPa) do 1,0MPa stisnjenega zraka. En konec za PU/PA/FEP/PFA cev, en konec notranji navoj M5/Rc1/8~Rc1/2. Kompaktna vrtljiva zasnova za cevovode v tesnem prostoru, široko uporabljena na elektromagnetnih ventilih, valjih in vakuumskih tokokrogih za avtomatizacijo.

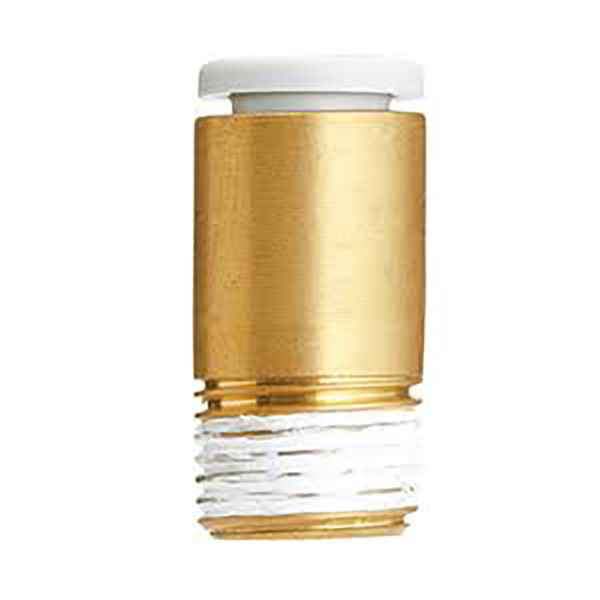

SOLH KQ2S vstavljanje z enim dotikom, neposredna zamenjava SMC KQ2S. Ponikljano medeninasto ohišje, NBR tesnilo, deluje za vakuum (-0,1MPa) do 1,0MPa stisnjenega zraka. En konec za PU/PA cev, konec z zunanjim navojem z vdolbino notranjo šesterokotno vtičnico, omogoča zategovanje imbus ključa v tesnem prostoru. Odlično za kompaktne ventilske otoke, pnevmatske napeljave z visoko gostoto in vakuumske adsorpcijske sisteme.

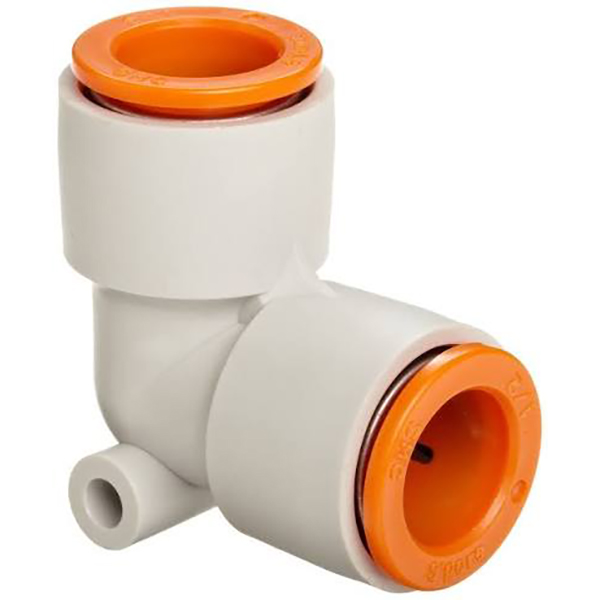

SOLH KQ2L z enim dotikom za 90° komolec v nastavku, neposredna zamenjava za SMC KQ2L. Telo iz POM, NBR tesnilo, podpira stisnjen zrak 0~1,0 MPa in vakuum do 95 kPa. Več stilov: zunanji navoj, koleno enakega premera, koleno stebla in reducirno koleno stebla za PU/PA cev. Popoln za prostorsko varčne cevovode 90° na vakuumskih generatorjih, elektromagnetnih ventilih in strojih za avtomatizacijo.

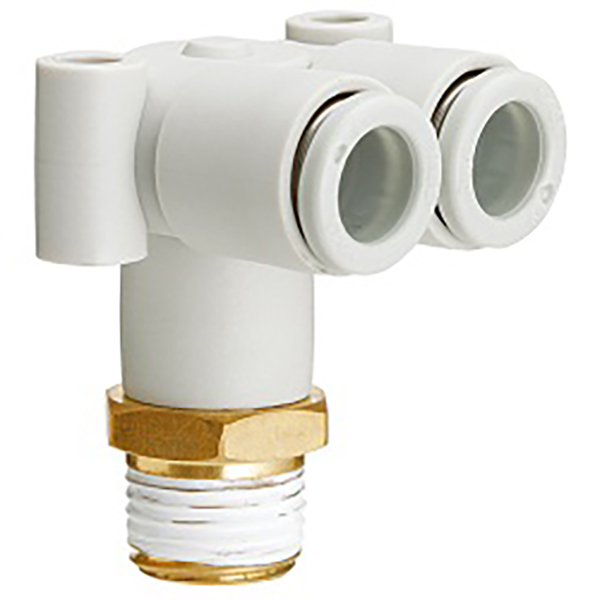

SOLH KQ2LU L-tip 1 do 2 dvojni kolenski vtisni priključek, zamenljiv s SMC KQ2LU. 90° en dovod in dva izhoda za uravnotežen pretok zraka. Telo iz POM, ponikljana medeninasta nit in NBR tesnilo, deluje za stisnjen zrak 0~1,0 MPa in vakuum -95 kPa. Možnosti več navojev in enakega premera za cevi PU/PA, ki se pogosto uporabljajo v robotskih končnih efektorjih in vakuumskih priseskih.
