Serija KQ2Y moški Run Tee priključek Push-in

SOLH KQ2Y Serija Moški Run Tee priključek Push-in | Servisni pnevmatski konektor

Znamka: SOLH by Richge Technology | SMC KQ2Y enaka moška majica za tek (servisna majica) z enim dotikom

1. Pregled izdelka

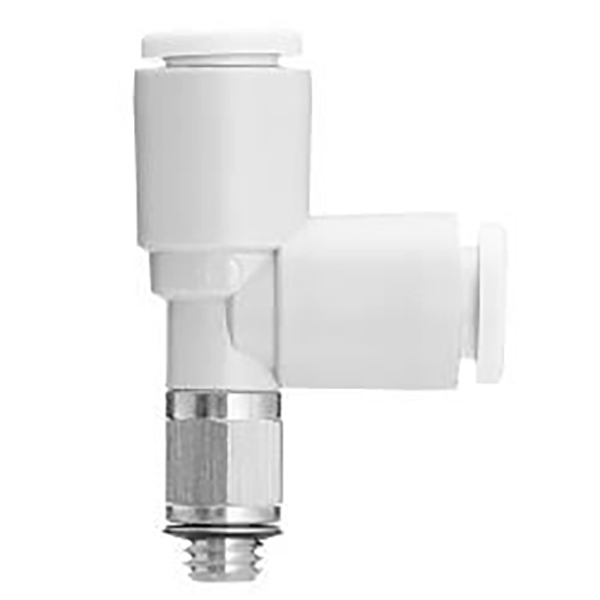

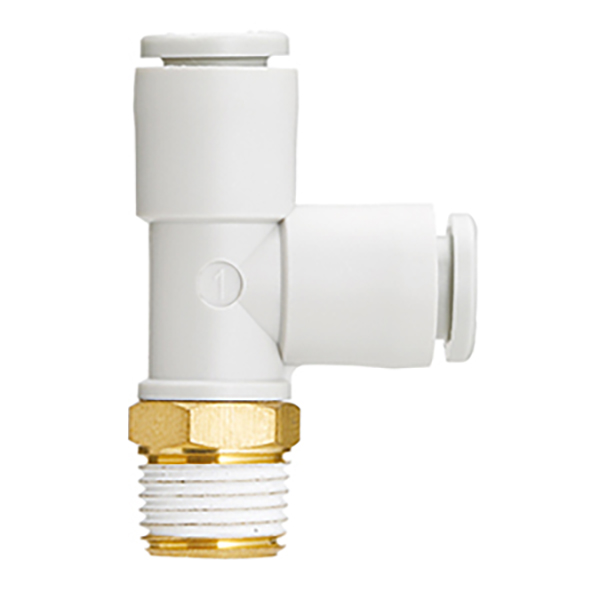

     KQ2Y je moška tekaška majica (splošno znana kot servisna majica) serije SOLH KQ2, ki se pritrdi na en dotik. Njegova osnovna konfiguracija je1 vhod z zunanjim navojem + 2 vtičnica z enakim premerom. Razveja dve zračni cevi neposredno iz glavnega navojnega priključka in je eden najpogosteje uporabljenih priključkov v pnevmatskih sistemih.

2. Pravila za poimenovanje modelov

  Primer razčlenitve modela:KQ2Y06-01AS
     KQ2: vtični priključek druge generacije serije KQ2 (belo telo)
     Y: Run Tee, T-tip T-tipa z zunanjim navojem (1 vhod z navojem, 2 izhoda s potisnim navojem)
     06: Zunanji premer cevi za vtičnice: φ6 mm
     01: Specifikacija zunanjega navoja (R18; metrika M3/M5/M6)
     A: tesnilo za večkratno sestavljanje in razstavljanje; S: vnaprej naneseno tesnilo za navoje, za enkratno uporabo; N: Ponikljano odporno proti koroziji

  primer:KQ2Y04-M5A → Vhod z zunanjim navojem M5, dvojni potisni izhodi φ4 mm, tesnilo.

3. Struktura in osnovne lastnosti

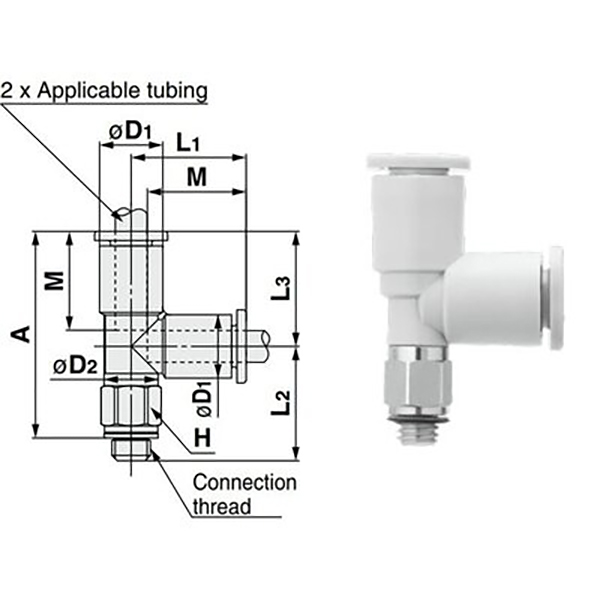

  3.1 Struktura tipa T (1 vhod, 2 izhod)

     • Vhod: Zunanji navoj (metrični M / imperialni R), povezuje se z ventili, zračnimi jeklenkami in glavnimi cevovodi

     • Prodajna mesta: 2 vtičnici enakega premera za PU/najlonske cevi, povezava brez orodja

     • Podpore za konce navojev360° vrtenje. Usmerjenost lahko po namestitvi poljubno prilagodite, da odpravite obremenitev cevi pri zvijanju.

  3.2 Ključne prednosti

     • Storitvi prijazen dizajn: Glavne cevi ni treba rezati. Odcepite neposredno iz navojnega priključka za enostavno dodajanje in vzdrževanje vezja.

     • Kompakten in lahek: Ohišje iz plastike PBT + ponikljan medeninast navoj, majhen odtis in majhna teža.

     • Združljivo z vakuumom: Deluje od -100kPa vakuuma do 1,0MPa pozitivnega tlaka, primerno za vakuumske tokokroge.

     • Visoka učinkovitost tesnjenja: NBR tesnilni obroč. Tesnilo tipa A omogoča večkratno demontažo; Predhodno premazana tesnilna masa tipa S preprečuje puščanje.

     • Enostavna sprostitev cevi: Okrogel gumb za sprostitev. Pritisnite, da odstranite cevje, ne da bi poškodovali zunanjo steno cevi.

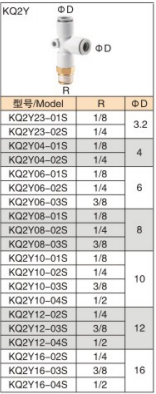

4. Seznam modelov in specifikacij

  4.1 Metrični navoj (M3/M5/M6)

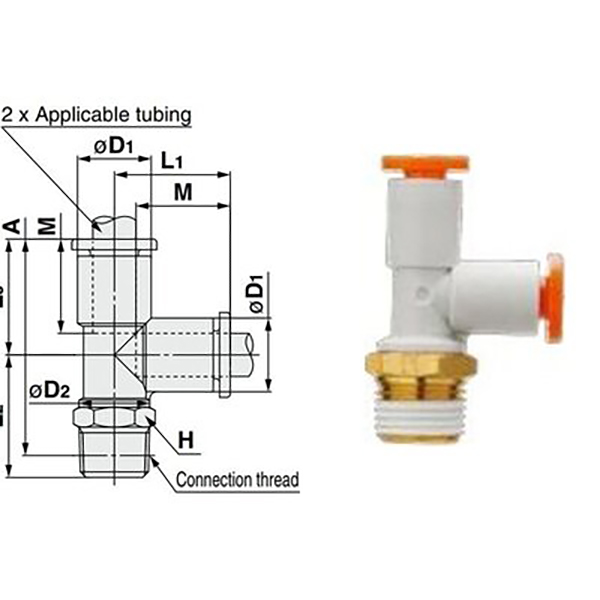

  4.2 Imperial cevni navoj (R1/8 ~ R1/2, industrijski standard)

5. Splošne tehnične specifikacije (standard serije KQ2)

6. Primerjava izbire: KQ2Y proti KQ2D proti KQ2T

7. Navodila za izbiro in namestitev

  Vodnik za izbiro

     • Odcep od priključka z zunanjim navojem elektromagnetnega ventila / cilindra → KQ2Y (npr. KQ2Y06-01AS)

     • Razdelitev 1 proti 2 v sredini cevi, zahteva nizek hrup → KQ2D

     • Standardni pravokotni razcep, stroškovno občutljiv projekt → KQ2T

  Opombe o namestitvi

     • Plosko odrežite cev brez robov. Vstavite cev do konca, dokler ne zaslišite klika, da preprečite uhajanje zraka.

     • Tip A (tesnilo) je mogoče večkrat razstaviti; Tip S (predhodno premazana tesnilna masa) je treba po demontaži ponovno zatesniti.

     • Za uporabo v vakuumu izberite tip A s tesnilom NBR, da ohranite stabilno raven vakuuma.

8. Tipične aplikacije

     • Razvejanje izhoda elektromagnetnega ventila: KQ2Y06-01AS, nameščeno na priključek R1/8 5/2-smernega elektromagnetnega ventila za napajanje dveh zračnih valjev.

     • Sinhroniziran nadzor cilindra: KQ2Y08-02AS na glavnem navojnem priključku R1/4 za razdelitev na dve cevi φ8 za sinhrono aktiviranje dvojnega cilindra.

     • Naknadna vgradnja vakuumskega tokokroga: odcep od vrat glavnega navoja vakuumskega generatorja do vakuumskih priseskov, enostaven za vzdrževanje in spreminjanje.
