Podaljšano koleno z zunanjim navojem serije KQ2W

SOLH KQ2W serije 90° podaljšan zunanji navoj potisno koleno, SMC KQ2W enakovreden pnevmatski priključek. Podaljšana oblika stebla rešuje mehanske motnje za jeklenke in vakuumske tokokroge. PBT telo + ponikljan medeninast navoj, podpira PU/PA cev. Richge Technology s stabilno zalogo in zanesljivo proizvodnjo za projekte avtomatizacije pnevmatskih cevi.

Pošlji povpraševanje

Opis izdelka

SOLH KQ2W serija 90° podaljšano koleno z zunanjim navojem | Enakovreden pnevmatski priključek SMC KQ2W

Znamka: SOLH by Richge Technology | KQ2W podaljšan komolec z enim dotikom tipa L

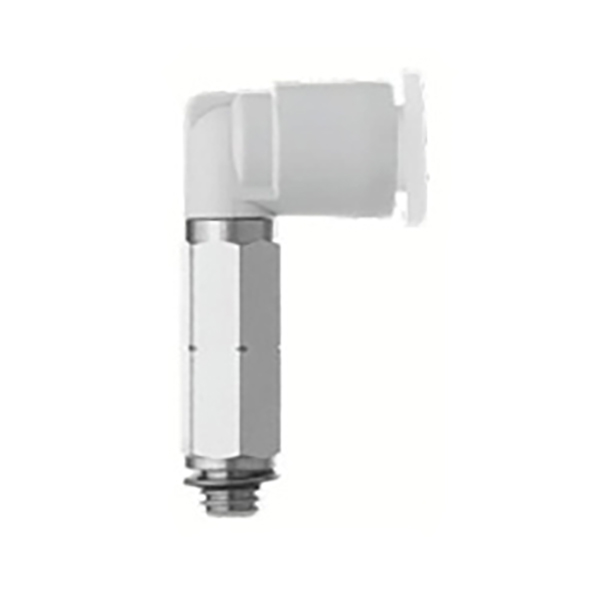

1. Pregled izdelka

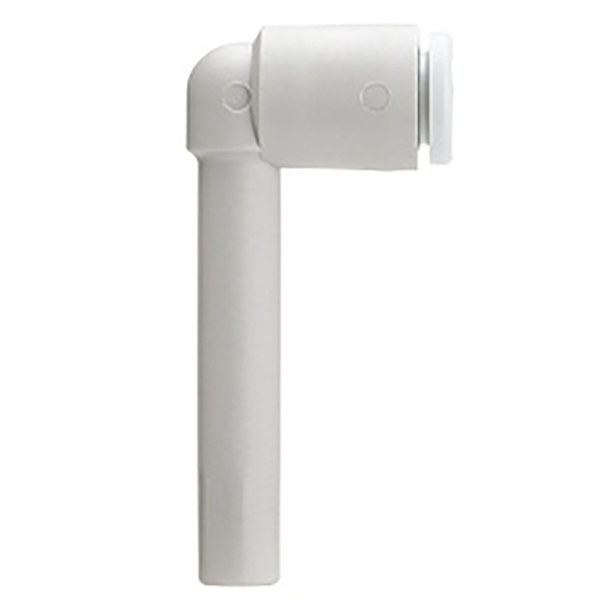

Serija KQ2W je potisno koleno s podaljšanim steblom tipa L v družini pnevmatskih priključkov SOLH KQ2. 90° pravokotna konstrukcija. En konec zunanjega navoja (imperialni R stožčasti navoj / metrični M fini navoj), drugi konec za PU/PA pnevmatsko vstavljanje cevi. Serija vključuje tudi nezmanjšano razširjeno različico KQ2Wxx-99, oba konca za cevni priključek za podaljšanje cevovoda in izogibanje oviram.

Osnovna prednost: Razširjena zasnova stebla odpravlja omejitve prostora za namestitev in mehanske motnje. Struktura z enim dotikom, vstavljanje in odstranjevanje cevi brez orodja. Plastično ohišje + medeninast navojni del, proti staranju, združljiv s pnevmatskimi in vakuumskimi tokokrogi. Neposredni uvozni nadomestek za serijo SMC KQ2W za projekte v tujini.

2. Razlaga kode modela

Oblika: KQ2W □□ - □□S

KQ2W: koda serije za podaljšano koleno tipa L

□□: Zunanji premer cevi ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

Pripona:01S02S/03S/04S: Imperial R zunanji navoj (1/8",1/4",3/8",1/2")

M3GM5: metrični zunanji navoj M3×0,5 / M5×0,8
-99: Razširjena različica brez redukcije, cevni priključek na obeh koncih enakega premera, brez navoja

3. Ključne tehnične specifikacije in material

Postavka	Parameter
Material telesa	PBT inženirska plastika, visoka odpornost na udarce
Razdelek niti	Medenina z nikljano prevleko za zaščito pred rjo
Material tesnila	NBR nitrilna guma
Združljive cevi	PU cev, PA najlonska pnevmatska cev
Delovni tlak	0~1,0 MPa, velja za vakuum
Delovna temperatura	-20 ℃ ~ +60 ℃
Način povezave	Push-in; obroč za sprostitev pritiska za vstavljanje ali odstranjevanje cevi

4. Celoten seznam modelov

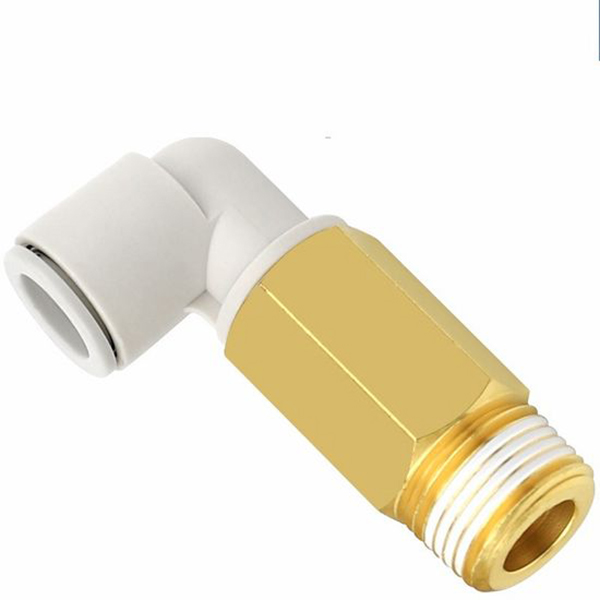

4.1 Imperial R navojna različica (medeninasti zunanji navoj)

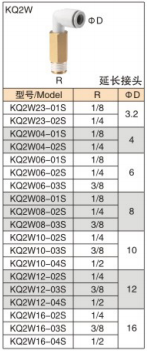

Model	Moški navoj R	Cev ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

4.2 Metrična različica navoja M

Model	Moški navoj	Cev ΦD
KQ2W02-M3G	M3×0,5	2
KQ2W02-M5	M5×0,8	2
KQ2W23-M3G	M3×0,5	3.2
KQ2W23-M5	M5×0,8	3.2
KQ2W04-M3G	M3×0,5	4
KQ2W04-M5	M5×0,8	4
KQ2W06-M5	M5×0,8	6

4.3 Razširjena različica brez redukcije (cev do cevi, brez navoja)

Model	Vrata 1 ΦD	Vrata 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. Scenariji uporabe

• Izogibajte se mehanskim motnjam za jeklenke, vakuumske generatorje in elektromagnetne ventile; razširi in preusmeri smer cevovoda

• 90° podaljšana napeljava cevi za robotska vakuumska sesalna vezja v kompaktnih linijah za avtomatizacijo

• Neposredna zamenjava za originalni SMC KQ2W, uvozna zamenjava za zmanjšanje stroškov

6. Opombe o namestitvi

• Cev odrežite navpično in ravno, vstavite do konca na dno, da zagotovite tesnjenje.

• PTFE trak se lahko navije na niti; ne zategnite preveč navojev, da preprečite pokanje ohišja priključka.

• Odstranitev cevke: pritisnite beli sprostitveni obroček in hkrati povlecite cevko navzven.
