Pnevmatski vtisni priključki serije KQ2V

SOLH KQ2V serija pnevmatskih vtičnih L priključkov | Ekvivalent SMC KQ2V

Znamka: SOLH by Richge Technology | KQ2V Družina pnevmatskih priključkov L z enim dotikom

1. Pregled izdelka

     Serija SOLH KQ2V so potisni pnevmatski priključki tipa L z zunanjim navojem z več različicami odcepov. Zasnovan za distribucijo vira zraka in spremembo smeri cevovoda v pnevmatskih tokokrogih. Popolnoma zamenljiv s serijo SMC KQ2V. Izdelan z belim inženirskim plastičnim ohišjem in ponikljanim medeninastim navojem. Hitra montaža brez lepila. Združljivo s PU in PA pnevmatskimi cevmi. Široko uporabljen v strojih za avtomatizacijo, sistemih vakuumskega pobiranja in nameščanja ter cevnih sistemih cilindrov.

  Pet podmodelov za različne zahteve glede postavitve:

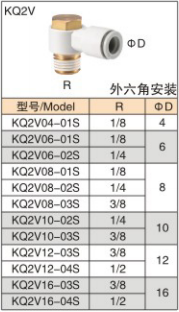

     KQ2V: Standardna enojna vtičnica tipa L, zunanja šestroba montaža, 1-in 1-out

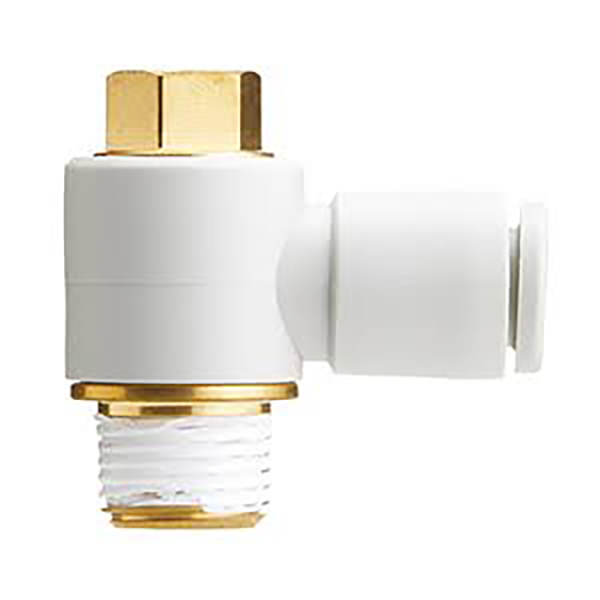

     KQ2VS: Standardna enojna vtičnica tipa L, notranja šestroba montaža vtičnice, 1-in 1-out

     KQ2VF: Kaskadno L navoj, moški R navoj + ženski Rc navoj, na voljo serijska povezava, 1-in 1-out

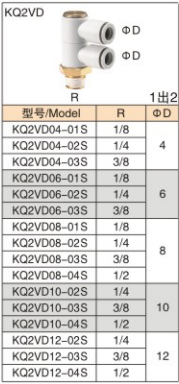

    KQ2VD: Navpični priključek 1 proti 2, en dovod z zunanjim navojem, dva izhoda cevi enakega premera

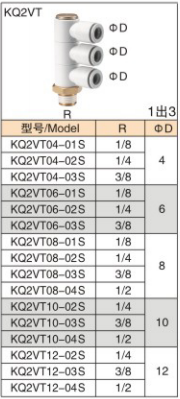

     KQ2VT: Navpični priključek 1 proti 3, en dovod z zunanjim navojem, trije izhodi cevi enakega premera

2. Razlaga kode modela

  Primer: KQ2VD04-01S

      KQ2V = Osnovna koda serije

      D  T / S / F = Strukturna pripona

     D: 1 proti 2 navpična veja

     T: 1 proti 3 navpična veja

     S: Notranji šestrobi L komolec

      F: kaskadno L koleno

     Brez pripone: zunanji šestrobi standardni L komolec

     04 = Zunanji premer cevi ΦD: 4 mm

     01S = zunanji navoj R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Tabela povzetka specifikacij

4. Material in pogoji delovanja

5. Funkcije podmodela

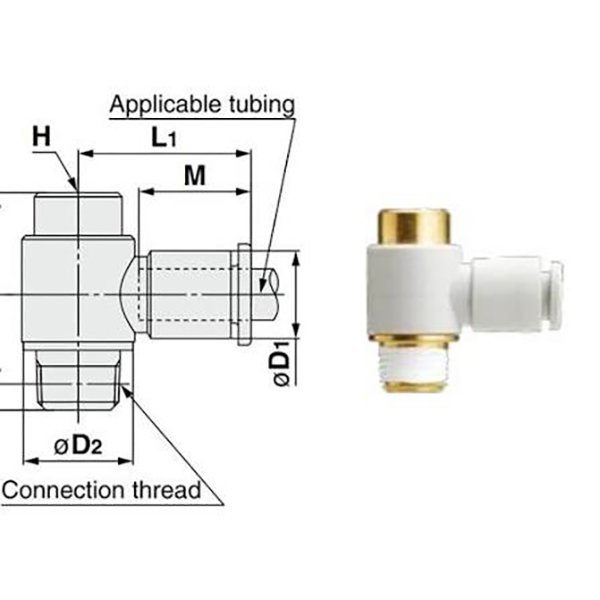

     • KQ2V (zunanje šestrobo L koleno): Standardno L koleno z zunanjim šestrobim navojem za privijanje s ključem. Najpogosteje uporabljen osnovni tip, podpira največ Φ16 velike cevi.

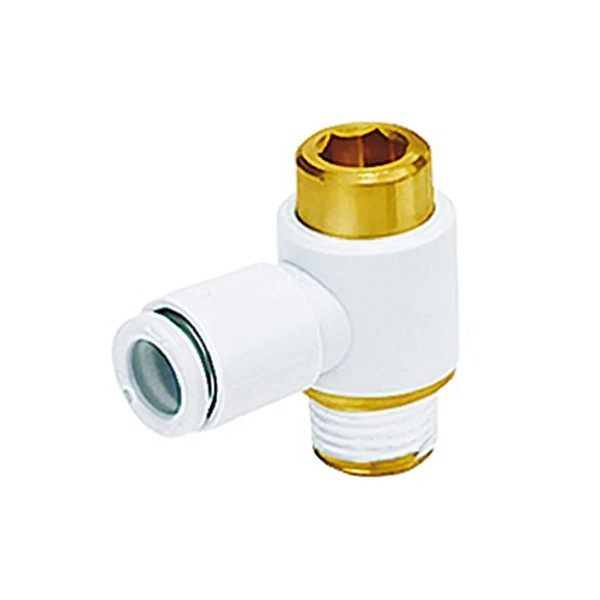

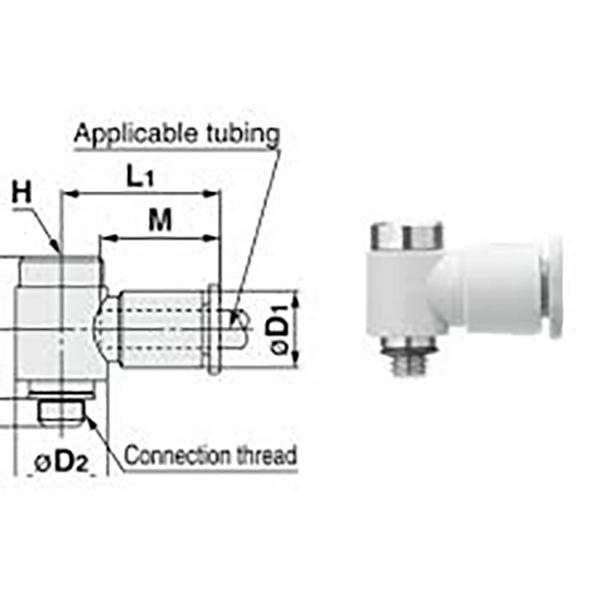

     • KQ2VS (notranji šestrobi L koleno): Notranja šestroba izvrtina na navojni odprtini. Zasnovan za omejen ozek prostor za namestitev. Različica z majhnim navojem M5 ustreza miniaturnim cilindrom.

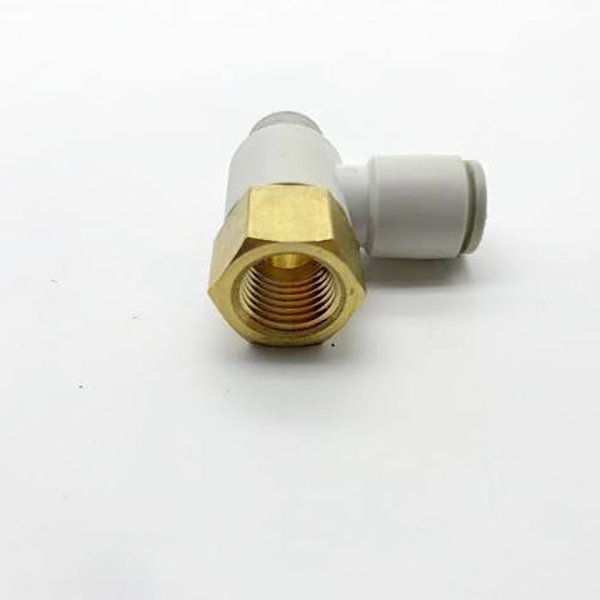

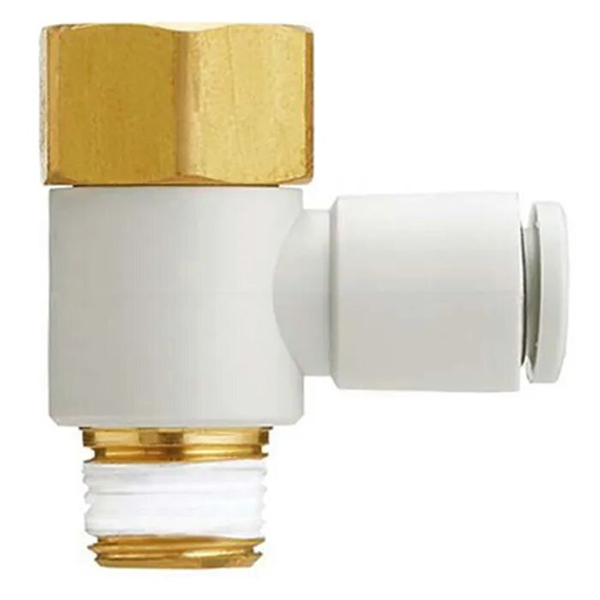

     • KQ2VF (kaskadno L koleno): Opremljen z moškim R navojem in ženskim Rc navojem. Več fitingov je mogoče povezati zaporedno za večpotno razvejanje, kar zmanjša potrebo po razdelilnih blokih.

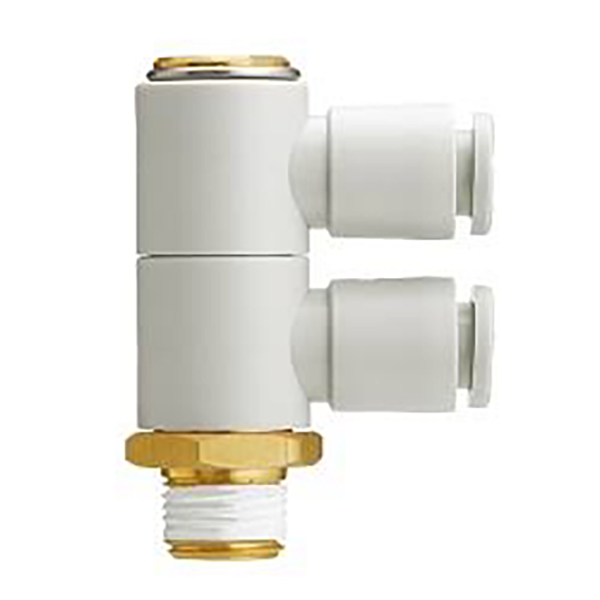

     • KQ2VD (navpična veja 1 proti 2): Dovod zraka z enim navojem, navpično razdeljen na dva enaka izhoda cevi. Kompaktna porazdelitev zraka 1 v 2 ven, zmanjša skupno število vgradnje.

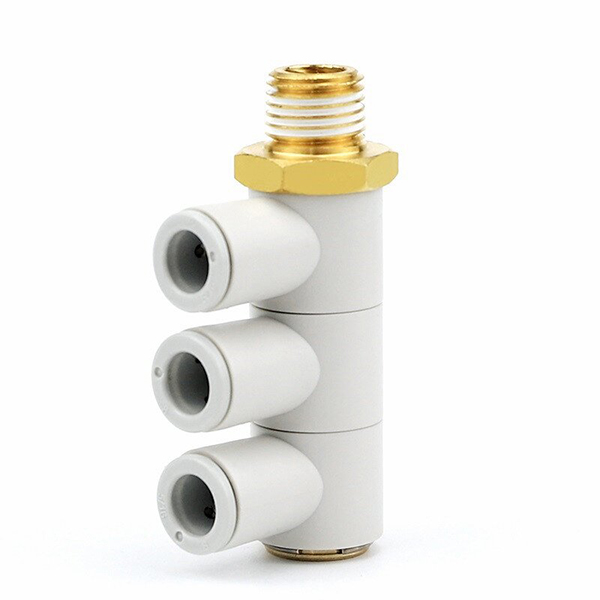

     • KQ2VT (navpična veja 1 do 3): Dovod zraka z enim navojem, navpično razdeljen na tri enake izhode cevi. Mini razdelilnik zraka, ki se običajno uporablja za distribucijo zraka z več priseski v avtomatizaciji.

6. Navodila za namestitev

     •  Konec cevi odrežite pravokotno in ravno. Vstavite cev naravnost v priključek, dokler ne zaslišite "klik", da potrdite zaklepanje.

     •  Odstranitev cevi: pritisnite beli sprostitveni obroč na priključku in hkrati povlecite cev navzven.

     •  Ovijte PTFE trak na niti. Zategnite samo na šestrobem delu; nikoli ne uporabljajte navora na plastičnem ohišju, da preprečite pokanje.

     •  Za serijo KQ2VF v serijski povezavi zagotovite ustrezno tesnjenje navojev, da preprečite uhajanje zraka.

7. Scenariji uporabe

     • Stroji za avtomatizacijo

     • Robotski vakuumski vakuumski sistemi

     • Distribucija vira zraka za pnevmatske cilindre

     • Pnevmatska vezja na proizvodnih linijah

     • Pakirni stroji in zračni tokokrogi preskusnih napeljav
