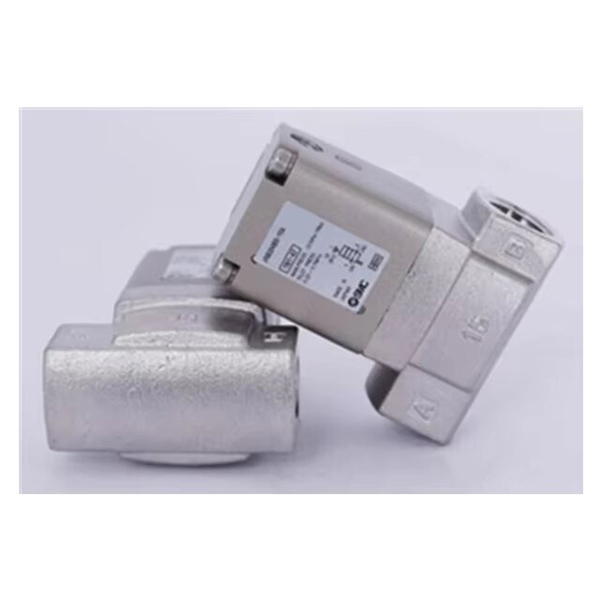

2-smerni ventil za krmiljenje tekočine serije VNB201

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Serija VNB201 je dvosmerni krmilni ventil za tekočino, ki se aktivira z zunanjim zračnim pilotom, ki ga je razvil SOLH v okviru Richge Technology. Zasnovan je za krmiljenje vklopa in izklopa več industrijskih medijev, vključno z zrakom, vodo, oljem, vakuumom in inertnim plinom. Njegove glavne prednosti vključujejo zanesljiv zagon brez diferenčnega tlaka, visoko zmogljivost pretoka in dvosmerni prehod tekočine.

Ključne osnovne lastnosti

     1. Zunanji zračni krmilni pogon, zagon brez diferenčnega tlaka

     -- Popolnoma gnan z zunanjim krmilnim zračnim tlakom v razponu od 0,25–0,7 MPa, neodvisno od srednjega tlaka glavnega tokokroga.

     -- Stabilno odpiranje in zapiranje v težkih pogojih, kot so vakuum, ničelna tlačna razlika in nizek tlak, s čimer se odpravi pogosta napaka navadnih ventilov, ki se ne odprejo pod nizkim tlakom.

    2. Uravnotežena struktura lopute, visok pretok in dvosmerni pretok

     -- Uravnotežena oblika lopute zagotavlja nizek pretočni upor, visok koeficient Cv in minimalno izgubo tlaka.

     -- Podpira dvosmerni pretok tekočine, kar prinaša večjo prilagodljivost za postavitev cevovoda in namestitev na terenu.

   3. Več kombinacij materialov za združljivost širokih medijev

     -- Možnosti ohišja ventila: standardna medeninasta zlitina (A), nerjaveče jeklo, odporno proti koroziji (S), lahka aluminijeva zlitina (L).

     -- Možnosti tesnilnega materiala: Standardni NBR za vodo in zrak; FKM fluoro guma za odpornost na olje in visoko temperaturo; EPR etilen propilen kavčuk za vročo vodo in šibko kisle medije.

     -- Združljivi mediji: stisnjen zrak, voda, hidravlično olje, vakuum, inertni plin (N₂/CO₂), šibke kisline in šibke alkalne tekočine.

    4. Robustna struktura za težke delovne pogoje

     -- Trdno kovinsko ohišje ventila z odličnim delovanjem proti obraščanju, primerno za dolgotrajno neprekinjeno delovanje in pogoste preklopne cikle.

     -- Brez notranjih električnih komponent, kar odpravlja nevarnost električne iskre; velja za nevarna območja z zahtevami glede eksplozijske zaščite.

    5. Prilagodljiva namestitev

      Kompaktno samostojno ohišje s standardnimi navojnimi vrati Rc (PT), ki omogoča namestitev pod katerim koli kotom brez omejitev smeri.

Popolne tehnične specifikacije

     -- Konfiguracija ventila: 2/2 potni, z zunanjim krmiljenjem zraka

     -- Standardna funkcija: normalno zaprt (NC); Normalno odprt (NE) neobvezno

     -- Velikosti vrat: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Premer odprtine: 15 mm / 20 mm

     -- Razpon delovnega tlaka Glavni krog: 0 ~ 1,0 MPa (vakuum do pozitivnega tlaka) Dovod pilotnega zraka: 0,25 ~ 0,7 MPa (čist suh stisnjen zrak)

     -- Preizkusni tlak: 1,5 MPa

     -- Temperaturno območje Temperatura medija: -5 ℃ ~ +60 ℃ Temperatura okolja: -5 ℃ ~ +60 ℃

     -- Zaščitni razred: Standardni notranji model (brez ocene IP, za čista notranja okolja) Razlaga kode modela· VNB201A-15A: Medeninasto ohišje + NBR tesnilo + 1/2" odprtina, NC zračni krmilni ventil

     -- VNB201AS-20A: Telo iz nerjavečega jekla, odporno proti koroziji + NBR tesnilo + 3/4" priključek

     -- VNB201AF-25A: ohišje iz medenine + FKM fluoro gumijasto tesnilo + 1" priključek (odporen na olje in visoke temperature)

Tipični scenariji uporabe

     -- Splošni industrijski tekočinski sistemi: krmiljenje vklopa in izklopa za hladilno vodo, mazalno olje, čistilno tekočino in glavne cevovode za stisnjen zrak

     -- Vakuumski in nizkotlačni tokokrogi: vakuumska adsorpcija, prenos podtlaka in nadzor tekočine z mikrotlakom (zmožnost zagona brez diferenčnega tlaka)

     -- Večmedijski mešani cevovodi: posamezna oprema, ki zahteva nadzor nad vodo, zrakom, oljem in več mediji

     -- Kemična, prehrambena in farmacevtska industrija: ohišje iz nerjavečega jekla z EPR tesnili za čiste, rahlo korozivne in sanitarno primerne tekočinske tokokroge

     -- Eksplozijsko nevarna okolja: Nadzor vnetljivih tekočin in topil z ničelnim tveganjem električne iskre

Povzetek v enem stavku

     Zračni krmilni ventil SOLH VNB201 uporablja zunanji krmilni pogon z zagonom brez diferenčnega tlaka, visokim dvosmernim pretokom in zamenljivimi materiali telesa in tesnil; je večnamenski zračni zaporni ventil za tekočino, optimiziran za industrijske aplikacije, ki zahtevajo visoko zanesljivost, vključno z nizkim tlakom, vakuumom, velikim pretokom, multimedijskimi in eksplozijsko varnimi delovnimi pogoji.
