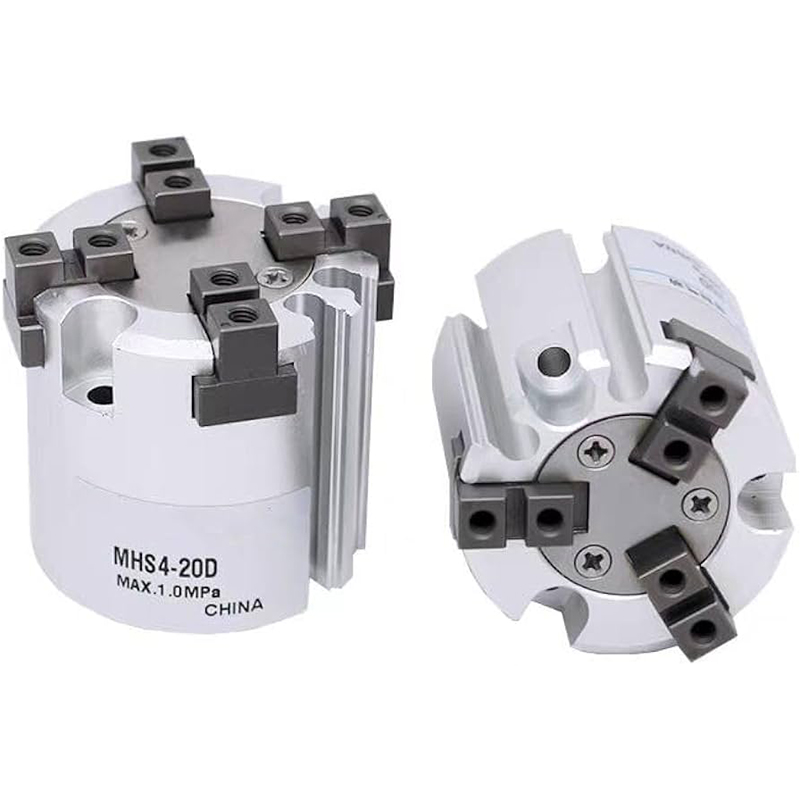

Koncentrično pnevmatsko prijemalo serije MHS3 / MHS4 (votla centrirna vpenjalna glava)

Znamka: SOLH by Richge Technology

Pregled serije

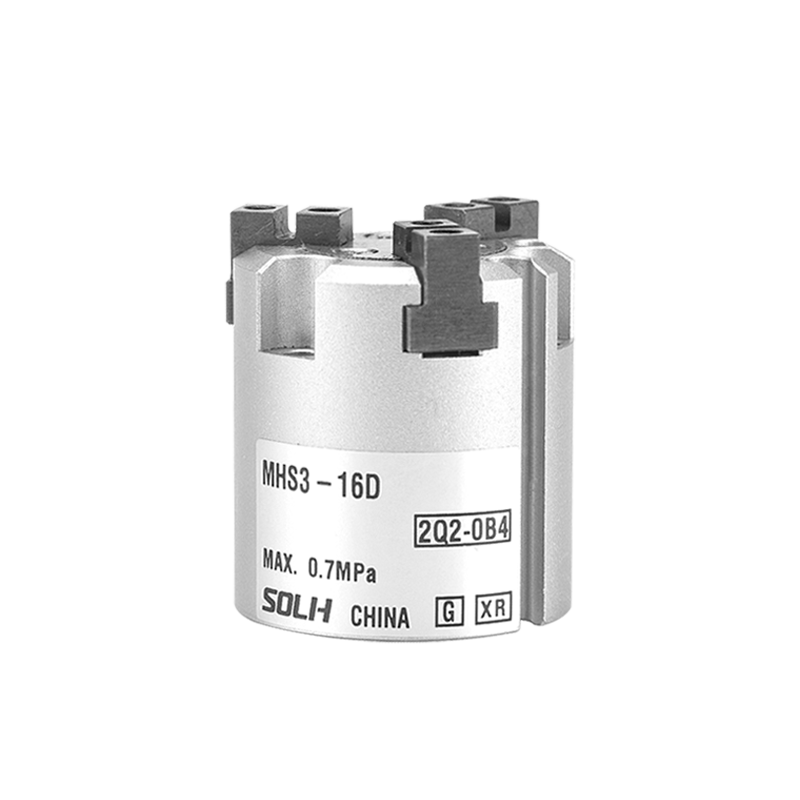

     -- MHS3: 3-čeljustno koncentrično vzporedno prijemalo, ki ga poganja klinasti odmikač. Zasnovan za vpenjanje gredi, diskov in okroglih obdelovancev z izjemno visoko koaksialnostjo.

     -- MHS4: 4-čeljustno pravokotno vzporedno prijemalo za kvadratne, pravokotne in nepravilne komponente, stabilno vpenjanje za preprečevanje upogibanja in nagibanja.

     -- Način vožnje: standardno z dvojnim delovanjem (D); enostransko delujoče normalno zaprto / normalno odprto po izbiri.

     -- Struktura: prenos s klinastim odmikačem, vgrajen magnetni obroč, sredinska votla izvrtina, konstrukcija visoke togosti, odporna proti obrabi, delovanje brez olja.

     -- Natančnost položaja: ponavljajoča se natančnost pozicioniranja ±0,01 mm, dosledno središčno pozicioniranje brez odmika.

Glavne strukturne prednosti

  1. Visoko natančno samocentriranje s klinastim odmikačem

     -- Vse čeljusti se sinhrono odpirajo in zapirajo in si delijo isto središčno točko; okrogli deli omogočajo samodejno centriranje brez ekscentričnosti.

  2. Sredinska votla skoznja luknja

     -- Omogoča usmerjanje zračnih cevi, optičnih vlaken ali ejektorskih zatičev; primeren za obdelovance tulcev, dele gredi in postopke skoznjega rezanja.

  3. Kompaktno nizkoprofilno lahko ohišje

     -- Majhna skupna višina, idealna za gosto namestitev na končnem efektorju robota.

  4. Močna odpornost na stransko silo

     -- Popoln za stiskanje, vstavljanje in obremenitev obdelovalnih strojev z zunanjo obremenitvijo.

  5. Vgrajen magnetni obroč za vse velikosti izvrtin

     -- Združljivo z magnetnimi stikali serije M9B / M9BW za zaznavanje popolnoma odprtega / popolnoma zaprtega stanja.

  6. Celoten razpon izvrtin: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

Popolno pravilo poimenovanja modela

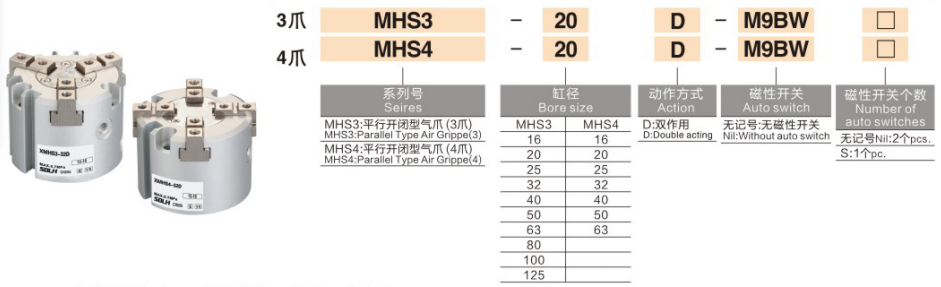

  1. Primer modela: MHS3-32D-M9BW

  2. Referenčni primeri standardnega naročila

     -- MHS3-25D: 3-čeljustni, φ25, dvojno delujoč, brez magnetnega stikala

     -- MHS4-40D-2M9B: 4-čeljustna, φ40, dvojno delujoča, opremljena z dvojnimi magnetnimi stikali M9B

Splošne standardne tehnične specifikacije (preizkusni tlak: 0,5 MPa)

  1. Skupni parametri

     -- Območje delovnega tlaka: 0,15 ~ 0,6 MPa

     -- Temperatura okolja: -10 ~ 60 ℃ (brez zaledenitve znotraj zračnih cevi)

     -- Največja delovna frekvenca: 120 ciklov na minuto

     -- Ponavljajoča se natančnost pozicioniranja: ±0,01 mm

     -- Mazanje: zasnova brez olja, primerna za čista proizvodna okolja

  2. Tabela vpenjalne sile in enostranskega giba

Primerjava izbire: MHS3 VS MHS4

Montažne metode in tipični scenariji uporabe

  1. Možnosti namestitve

     -- Pritrjeno s čelnimi vijaki + stranskimi pozicionirnimi zatiči, univerzalno za namestitev robota EOAT

     -- Sredinska skoznja izvrtina omogoča izmet ejektorskega zatiča; podpira tako notranje raztezanje kot zunanje vpenjanje

  2. Tipične industrijske aplikacije

     -- Nalaganje in razkladanje obdelovalnega stroja: prijemanje obdelovancev gredi in diska

     -- 3C Electronics: okrogli terminali, kvadratni čipi, miniaturna strojna oprema

     -- Pakirna industrija: telesa steklenic, pozicioniranje cevastih in cilindričnih materialov

     -- Postopki montaže in stiskanja: stiskanje ležajev, vstavljanje tulca gredi, koncentrična montaža

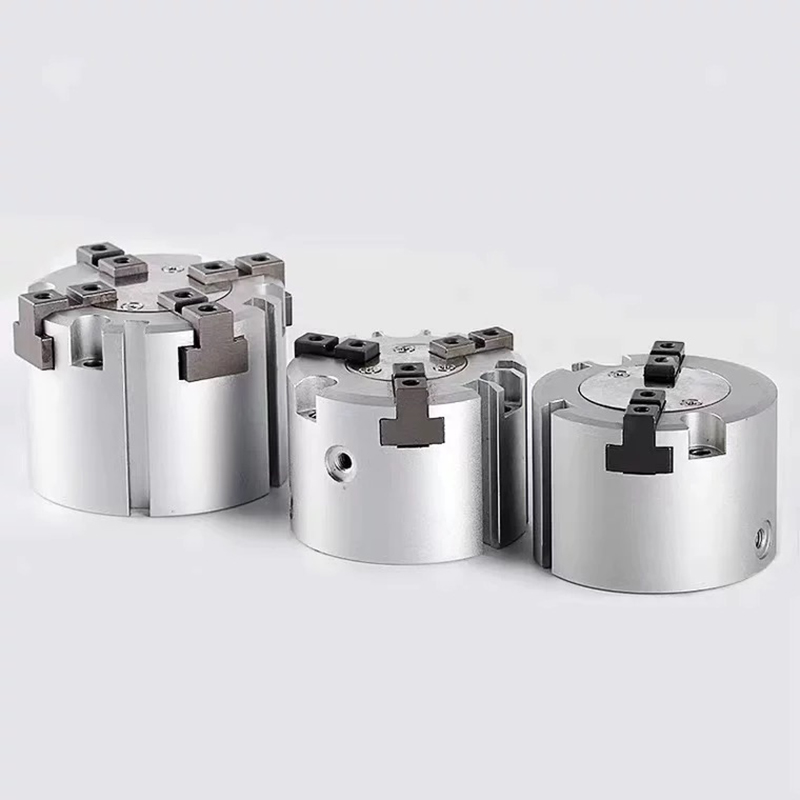

Celotna klasifikacija izdelkov družine MHS

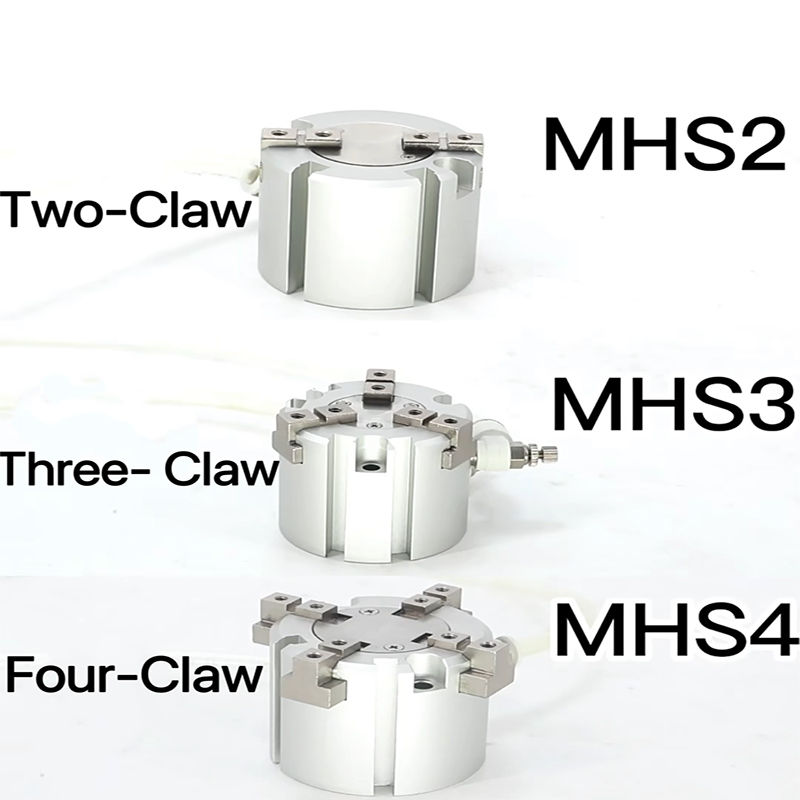

     -- MHS2: 2 vzporedni čeljusti — za ravne plošče in ravne obdelovance

     -- MHS3: 3 koncentrične čeljusti — prednostna rešitev za vse okrogle komponente

     -- MHS4: 4 pravokotne čeljusti — prednostna rešitev za kvadratne in pravokotne dele

     -- MHSJ3: Opremljen s pokrovom proti prahu — za prašna in zahtevna delavniška okolja

     -- MHSH3: razširjena votla skoznja izvrtina — namenjena neprekinjeni skoznji obdelavi

Povzetek v enem stavku
