Ultra tanko vzporedno pnevmatsko prijemalo serije MHF2

Znamka: SOLH by Richge Technology

Pregled izdelka

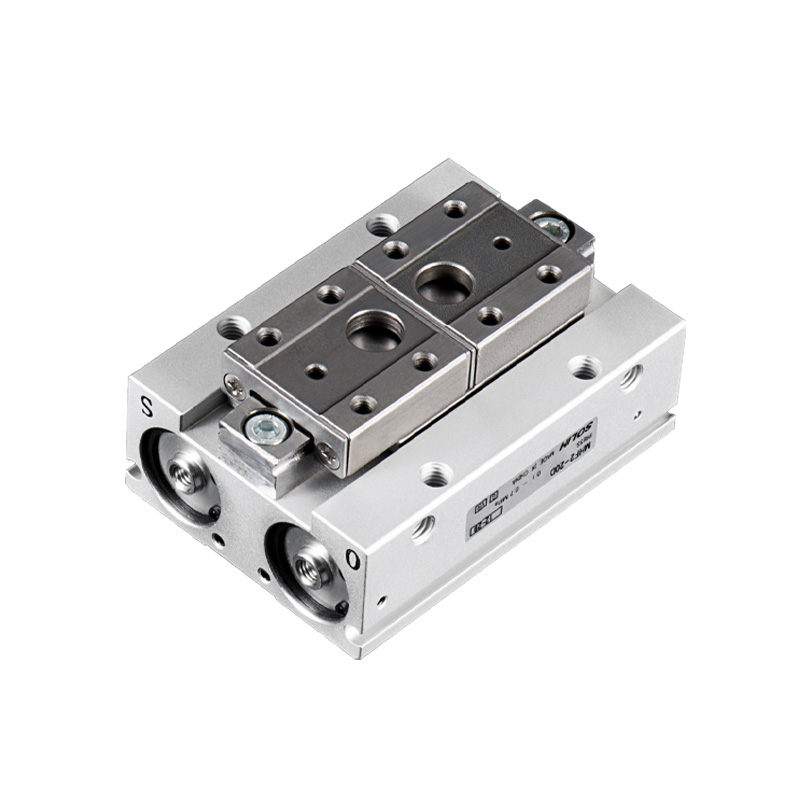

     Serija SOLH MHF2 je ultra-plosko linearno vodilo z dvema batoma in vzporedno prijemalo z dvema čeljustima. Glavni poudarek: višina telesa le 1/3 enakovrednega prijemala MHZ2, učinkovito zmanjša končni upogibni moment, hkrati pa ohranja visoko natančnost pozicioniranja. Na voljo so trije izbirni razponi giba. Štiristranska montažna struktura. Posebej zasnovan za izjemno prostorsko omejene aplikacije z nizko obremenitvijo in visoko natančnostjo: miniaturni linearni moduli, majhni roboti EOAT, polprevodniki, elektronika in postaje za natančno sestavljanje.

Osnovna struktura in princip delovanja

     -- Struktura: Dvojni bat + natančna linearna vodilna tirnica (Φ25/Φ32 uporablja krožno vodilo s krogličnimi ležaji). Čisto vzporedno linearno gibanje čeljusti brez nihanja, visoka togost. Glavno telo iz aluminijeve zlitine, čeljusti iz nerjavečega jekla, vgrajen magnetni obroč. Štiristranski utori za pritrditev magnetnega stikala; možnosti montaže: spodnja navojna luknja / stranska navojna luknja / namestitev skozi luknjo.

     -- Vrsta delovanja: Samo dvojno delujoča D (dvosmerno krmiljenje zraka, brez različice z enojnim delovanjem). Vgrajen dušilni ventil za nastavljivo hitrost premikanja in gladko delovanje.

     -- Izjemno ravna postavitev: višina je zmanjšana za približno 66 % v primerjavi z MHZ2 pri enaki vpenjalni sili, kar močno zniža končni upogibni moment in izboljša stabilnost položaja.

     -- Konfiguracija giba: 3 možnosti giba na izvrtino: D (kratek) / D1 (srednji) / D2 (dolg) za ujemanje z različnimi širinami obdelovanca.

     -- Natančnost pozicioniranja: ponavljajoča se natančnost ±0,04~±0,05 mm, stabilna pri visokofrekvenčnih ciklih.

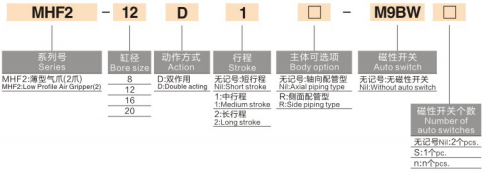

Celotno pravilo kodiranja modela

  1. Primer modela: MHF2-16D1-S-M9BW

 2. Primer standardnega naročila

  2.1 MHF2-20D2-S-M9BW

     -- Vrtina 20, dolg hod D2, vgrajen magnetni obroč, magnetno stikalo M9B z 1 m kabla.

Univerzalne osnovne tehnične specifikacije

Tabela s podatki o hodu in vpenjalni sili (0,5 MPa, standardne čeljusti)

     Pomembna opomba: Vpenjalna sila se zmanjšuje, ko se dolžina podaljška čeljusti L povečuje. Med izbiro je treba preveriti dovoljeni upogibni moment, varnostni faktor ≥1,5.

Prednostni scenariji uporabe za MHF2

     -- Prostor za namestitev je strogo omejen in omejen po višini: tanki linearni moduli, miniaturni končni efektor robota

     -- Zahteva nizek upogibni moment, stabilna vzporedna visoka natančnost: polprevodnik, elektronika 3C, natančna strojna montaža

     -- Zahteva za prilagodljivo ujemanje giba: izberite kratek/srednji/dolg hod za prilagoditev različnih širin obdelovanca

     -- Potrebujete večkotno montažo in dvostransko zaznavanje položaja za kompakten integrirani mehanizem

Ključne smernice za izbiro

     -- Izberite velikost in hod izvrtine glede na omejitev višine in širino obdelovanca: prednostno zaporedje D (kratko) → D1 (srednje) → D2 (dolgo)

     -- Dodajte pripono -S magnetni obroč + stikalo M9B/M9N/M9P, če PLC zahteva povratno informacijo o odprtem/zaprtem položaju čeljusti

     -- Izbira montaže: standardna navojna luknja (privzeto); pripona -2 za namestitev skozi luknjo, primerna za tanke ploščadi in nosilce

     -- Preverjanje obremenitve: dolžina podaljška krmilne čeljusti L; izogibajte se prekomerni zamaknjeni obremenitvi, ki presega dovoljeni upogibni moment

     -- Velika izvrtina Φ25/32: Sprejem krožnega vodila s krogličnimi ležaji, večja togost za zmerno težje obdelovance

Povzetek v enem stavku

     Izjemno tanko dvojno delujoče vzporedno pnevmatsko prijemalo SOLH MHF2 ima ultra nizkoprofilno zasnovo, tri stopnje možnosti giba, štiristransko montažo in visoko natančnost ±0,04~±0,05 mm, opremljeno z združljivimi magnetnimi stikali serije M9, idealno kompaktno prijemalno rešitev z nizkim upogibnim momentom za miniaturnega robota EOAT, polprevodnike in avtomatizacijo natančnega sestavljanja 3C.
