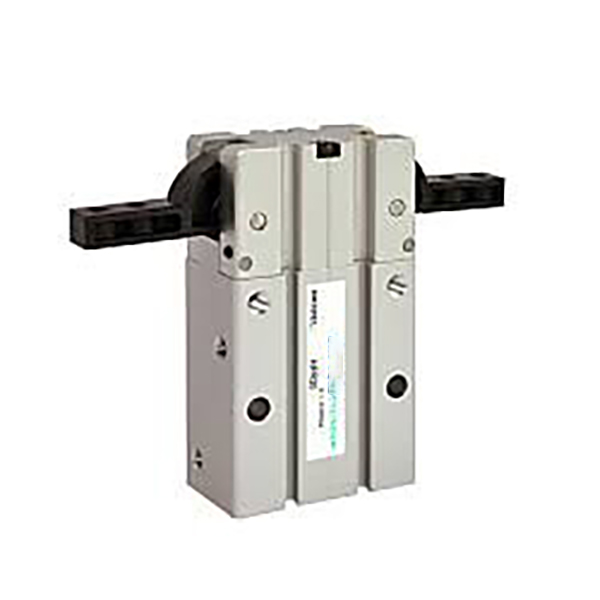

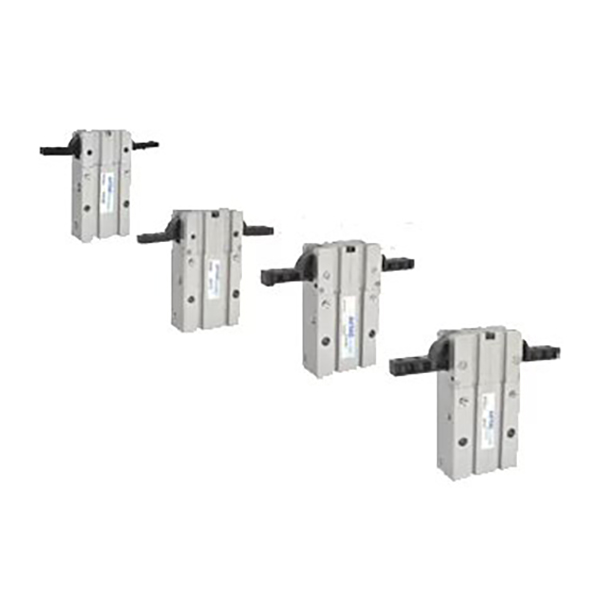

Pnevmatsko prijemalo za široko odpiranje serije HFR 180°

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH HFR je 2-čeljustno pnevmatsko prijemalo s široko odprtino za 180°, ki ga poganja vrtljiva povezava. Prednosti jedra: polno odpiranje čeljusti za 180° za največji odmik, odlična zmožnost mehanskega izogibanja, tri univerzalne pritrdilne površine, vgrajena struktura, odporna na prah, in vnaprej nameščen trajni magnet. To je glavna izbira aktuatorja za postaje z majhno obremenitvijo, ki zahtevajo veliko nihajno razdaljo za odpravo motenj pobiranja in postavitve in prijemanje obdelovanca v širokem razponu.

Osnovna struktura in delovne lastnosti

     -- Načelo delovanja: Bat potiska sklop vrtljive povezave, da poganja dve čeljusti za rotacijsko gibanje. Kot zasuka ene čeljusti doseže 90°, čeljusti tvorijo ravno črto, ko so popolnoma odprte, da se poveča prostor za izogibanje.

     -- Značilnost delovanja: standardno dvojno delovanje; dovod zraka za vpenjanje, obratni zrak za odpiranje. Največji odprti kot 180°±2°, zgornji kot -2°~-5° za stabilno pozicioniranje.

     -- Zaščita pred prahom in obrabo: Optimizirana struktura, odporna na prah, na delu čeljusti za prašna okolja. Kovinske ločilne plošče izolirajo torne površine, da zmanjšajo obrabo in podaljšajo življenjsko dobo.

     -- Fleksibilna montaža: tri pritrdilne strani (stranska/spodnja/zadaj). Lociranje lukenj za zatiče na spodnji podlagi izboljša natančnost sestavljanja in ponavlja doslednost pozicioniranja.

     -- Združljivost senzorjev: Trajni magnet, opremljen za vse specifikacije. Okrogli senzorski utori na stranskih stenah podpirajo neposredno namestitev magnetnih stikal CMSH/DMSH(S) brez dodatnih nosilcev.

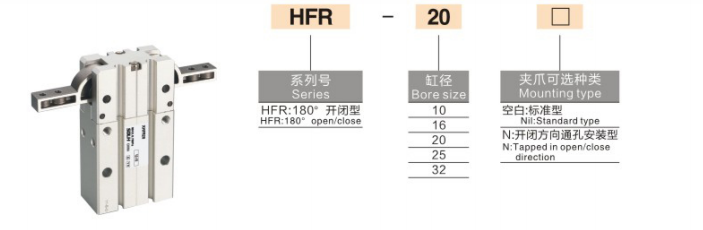

Celotno pravilo kodiranja modela

   1. Primer modela: HFR20N+2CMSH

   2. Referenčni primeri standardnega naročila

     -- HFR16: izvrtina 16, dvojno delujoči osnovni model brez magnetnega stikala

     -- HFR25N：Vrtina 25, različica za montažo skozi luknjo

     -- HFR32+2CMSH: izvrtina 32, opremljena z dvema magnetnima stikaloma CMSH

Univerzalne osnovne tehnične specifikacije (dvojno delovanje pri 0,5 MPa)

Ključne konkurenčne prednosti

   1. 180° ultra široka odprtina za popolno mehansko izogibanje

     -- Čeljusti so poravnane v ravni črti pri polnem hodu, kar zagotavlja največji odmik za reševanje težav z motnjami obdelovanca, kar je idealno za pobiranje komponent z globokimi vdolbinami in ozkimi odprtinami.

   2. Lahka učinkovita struktura vrtljive povezave

     -- Poenostavljena oblika povezave zmanjša telesno težo za 15 % v primerjavi z enakovrednimi vzporednimi prijemali, hiter odziv, primeren za visokofrekvenčne cikle lahke obremenitve.

   3. Odporen proti prahu in obrabi za težke pogoje v delavnici

     -- Posebno tesnjenje čeljusti preprečuje vdor smeti; kovinski separatorji proti trenju zagotavljajo življenjsko dobo ≥5 milijonov krat.

   4. Tristranska montaža in zatiči za enostavno zagon

     -- Različno usmerjene montažne luknje skupaj s spodnjimi locirnimi zatiči omogočajo hitro centriranje in dosledno ponavljajoče se pozicioniranje za zapleteno postavitev orodja.

   5. Vgrajen magnet, pripravljen za namestitev senzorja

     -- Standardni vgrajeni trajni magnet in namenski drsni utori odpravljajo dodatne pritrdilne elemente, kar prihrani stroške komponent in čas sestavljanja.

Montažne oblike in tipične industrijske aplikacije

   1. Možnosti namestitve

   -- Stranska montaža: vodoravni prijem s široko odprtino za prenos obdelovanca široke velikosti na montažnih linijah

   -- Spodnja montaža: navpično dviganje in izogibanje gibanju za pobiranje kalupov z globokimi votlinami in zabojnikov

   -- Zadnja montaža: stransko držalo za zaprte postaje, nagnjene k mehanskim motnjam

   2. Tipični scenariji uporabe

     -- 3C & Electronics: oprijemljivi mobilni srednji okvirji, predelki za baterije in velika plastična ohišja

     -- Avtomobilske komponente: Prenos ohišij luči, notranjih plošč in velikih gumijastih delov

     -- Pakiranje in logistika: Izogibajte se nabiranju velikih kartonov, palet in materialov v vrečah

     -- Splošna avtomatizacija: postaje za nakladanje/razkladanje, obračanje in montažo, ki zahtevajo 180° prostora

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine glede na maso obdelovanca in prijemalni moment

     -- 10 ≤0,5 kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Rezervirajte ≥30 % varnostne rezerve.

   2. Potrditev zamaha

     -- Izberite HFR, če je potrebno popolno izogibanje razmiku 180°; izberite MHW2, če je samo širokokotno vpenjanje brez resnih motenj.

   3. Ujemanje konfiguracije

     -- Nadzor zaklepanja PLC: namestite dve stikali CMSH za nadzor popolnoma odprtega in zaprtega stanja.

     -- Zahteva za montažo: Standardna različica z locirnimi zatiči za pozicioniranje na dnu; izberite pripono N za namestitev skozi luknjo.

Povzetek v enem stavku

     SOLH HFR vrtljivo 180° široko odprto pnevmatsko prijemalo ima nihajni mehanizem povezave s popolnim 180° odmikom čeljusti, tristransko montažo, protiprašno odporno konstrukcijo in vgrajenim magnetom; prednostni aktuator za manjšo obremenitev za avtomatizirano dviganje in odlaganje, obračalne postaje, ki zahtevajo velik mehanski prostor za izogibanje v 3C, avtomobilski in embalažni opremi.
