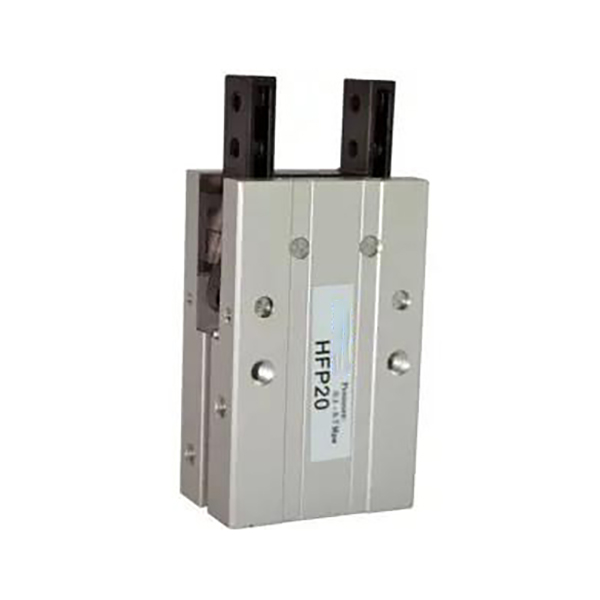

Mehanski vzporedni slog serije HFP

Varčno vzporedno pnevmatsko prijemalo serije HFP

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH HFP uporablja mehanski prenos vzvoda za 2-čeljustno vzporedno odpiranje in zapiranje. Glavne prednosti: preprost vzvodni mehanizem s konkurenčno ceno, stabilna zmogljivost vpenjanja, tristranska univerzalna montaža, tovarniško vnaprej nameščen magnet in dolga življenjska doba, odporna na obrabo. To je glavna ekonomična rešitev vzporednega prijemala za nizko obremenitev, visokofrekvenčno nakladanje/razkladanje in stroškovno občutljive avtomatizirane postaje.

Osnovna struktura in funkcije delovanja

     -- Delovni princip: Bat potiska sklop vzvoda za pogon dveh čeljusti za vzporedno gibanje. Čisti mehanski pogon z vzvodom, manj komponent, nizki stroški vzdrževanja.

     -- Značilnost sile: čeljusti se zaskočijo, ko se bat iztegne, in sprostijo, ko se umakne. Vpenjalna sila je za 20%~30% večja od sile odpiranja za varnejše držanje obdelovanca.

     -- Stabilnost in natančnost: velika kontaktna površina med čeljustmi in glavnim delom zmanjša tresenje in izboljša natančnost vpenjanja. Kovinske ločilne plošče izolirajo torne površine, da zmanjšajo obrabo in podaljšajo življenjsko dobo.

     -- Fleksibilna montaža: tri pritrdilne strani (stranska/spodnja/zadaj). Vgrajeni utori senzorja podpirajo neposredno namestitev magnetnega stikala brez dodatnih nosilcev.

     -- Material in vzdržljivost: ohišje iz trdega anodiziranega aluminija, deli ročice, odporni proti obrabi, in čeljusti iz nerjavečega jekla. Življenjska doba mehanskega cikla ≥5 milijonov krat, primerna za neprekinjeno visokofrekvenčno avtomatizacijo.

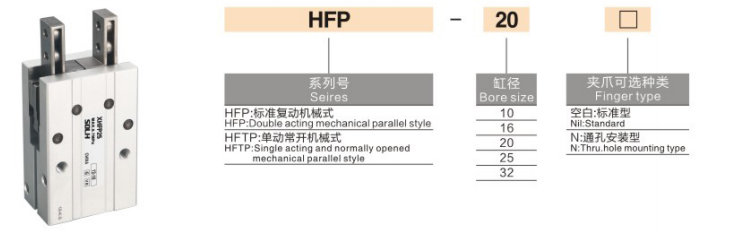

Celotno pravilo kodiranja modela

  1. Primer modela: HFP20+2CS1-G

 2. Referenčni primeri standardnega naročila

     -- HFP16: izvrtina 16, dvojno delujoči osnovni model brez stikala

     -- HFP25N：Vrtina 25, različica za montažo skozi luknjo

     -- HFP32+2CS1-G：Vrtina 32, opremljena z dvema magnetnima stikaloma CS1-G

Univerzalne osnovne tehnične specifikacije (dvojno delovanje pri 0,5 MPa)

Ključne konkurenčne prednosti

   1. Odlična struktura vzvoda glede stroškovne učinkovitosti

     -- Preprost mehanski prenos zmanjša število delov. Zmogljivost je blizu vrhunskim vzporednim prijemalom, medtem ko cena doseže le 1/2~2/3 modelov tipa vodilnih tirnic.

   2. Večja vpenjalna sila poveča varnost

     -- Vpenjalna sila med raztezanjem je za 20 % ~ 30 % večja od sprostitvene sile, kar zmanjšuje tveganje zdrsa obdelovanca pri majhnih obremenitvah.

   3.Trismerna univerzalna montaža

     -- Montažne luknje na stranski, spodnji in zadnji strani, podpirajo vodoravno, navpično in stransko montažo za enostavno zagon na mestu.

   4. Vgrajen magnet, pripravljen za namestitev senzorja

     -- Standardno vgrajen trajni magnet. Drsni utori, rezervirani za telo, za stikala CS1-G; niso potrebni dodatni pritrdilni nosilci.

   5. Zasnova, odporna na obrabo, za visoko ciklično delovanje

     -- Kovinski separatorji proti trenju zmanjšujejo abrazijo komponent in zagotavljajo dolgo življenjsko dobo neprekinjenih avtomatiziranih proizvodnih linij.

Montažne oblike in tipične industrijske aplikacije

   1. Možnosti namestitve

     -- Stranska montaža: vodoravno vpenjanje za nakladanje/razkladanje s tekočega traku

     -- Spodnja montaža: navpično dviganje za brizganje in pobiranje in namestitev strojnega orodja

     -- Zadnja namestitev: stranski prijem za omejene ozke postaje

   3. Tipični scenariji uporabe

     -- 3C & Electronics: prijemanje miniaturnih plastičnih komponent, delov strojne opreme in ohišij baterij

     -- Avtomobilske komponente: Prenos majhnih delov za vtiskovanje, gumijastih elementov in notranjih oblog

     -- Pakiranje in logistika: nabiranje majhnih kartonov, plastičnih vrečk in miniaturnih palet

     -- Splošna avtomatizacija: vpenjanje za pozicioniranje postaje in visokofrekvenčno izmenično upravljanje

Primerjava izbire: vzvod HFP VS HFY Pivot VS MHZ2 Linear Guide Gripper

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine glede na maso obdelovanca

     -- 10 ≤1 kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Rezervirajte ≥30 % varnostne rezerve.

   2. Preverjanje udarca

     -- Zagotovite, da je hod čeljusti ≥ zunanje mere obdelovanca plus najmanj 2 mm razdalje, da se izognete mehanskim motnjam.

   3. Ujemanje konfiguracije

     -- Samodejna blokada signala: Opremite dve magnetni stikali CS1-G za zaznavanje odprtega in zaprtega stanja.

     -- Omejena postavitev opreme: HFP tristranska montaža zagotavlja prilagodljive rešitve namestitve.

Povzetek v enem stavku

     Ekonomično vzvodno vzporedno pnevmatsko prijemalo SOLH HFP ima mehanski pogon vzvoda z večjo vpenjalno silo, tristransko univerzalno montažo in vgrajenim magnetnim obročem, idealno poceni rešitev za prijemanje lahkih in srednjih obremenitev za visokofrekvenčne 3C, pakirne in splošno cenovno občutljive avtomatizirane postaje za rokovanje.
