CY3 serije magnetnih sklopk valj brez palice | CY3B Basic / CY3R Direct Mount Type

CY3 serije magnetnih sklopk valj brez palice | CY3B Basic / CY3R Direct Mount Type

Blagovna znamka: SOLH by Richge Technology

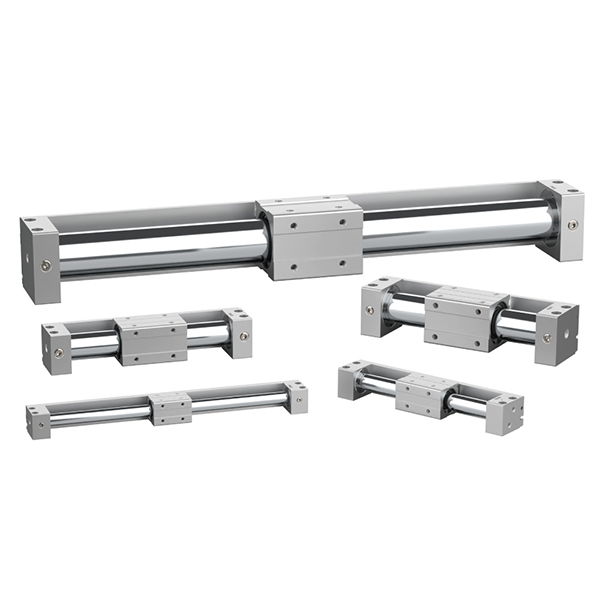

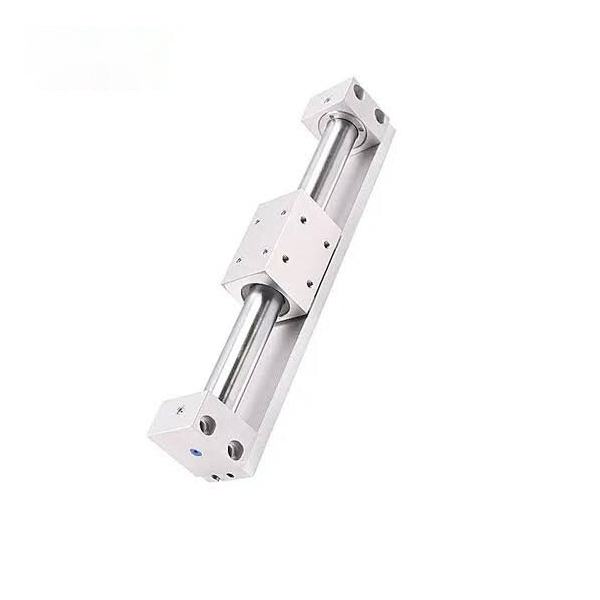

CY3R

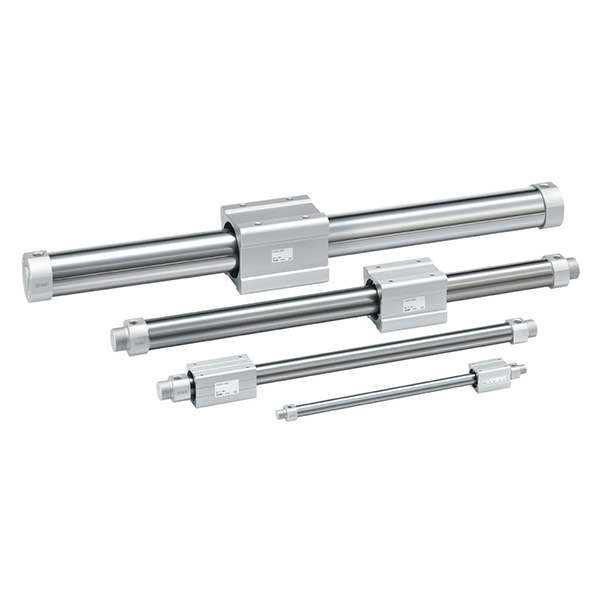

CY3B

Pregled izdelka

     Serija SOLH CY3 je nadgrajen valj brez palice z magnetno sklopko, ki temelji na klasični seriji SMC CY1, razdeljen na dva glavna modela: CY3B osnovni tip brez montažne površine in CY3R z neposrednim montažnim tipom. Ima popolnoma zaprto magnetno brezkontaktno prenosno strukturo, ki omogoča sinhrono gibanje notranjega bata in zunanje drsne mize prek močne magnetne sklopke. Z ničelnim puščanjem, delovanjem brez prahu in onesnaževanja, izjemno dolgim ​​gibom in kompaktno namestitvijo je široko uporaben za scenarije linearne vožnje na dolge razdalje čistega razreda z majhno do srednjo obremenitvijo. Z razponom izvrtine od φ6 do φ63 mm in največjim gibom 5000 mm prihrani 50 % prostora za namestitev v primerjavi s tradicionalnimi cilindri za vezne drogove in služi kot prednostna čista pogonska rešitev z dolgim ​​hodom za visokostandardne avtomatizirane proizvodne linije.

Pozicioniranje jedra in strukturne značilnosti

• Prenos z magnetno sklopko in čisto delovanje brez puščanja: Batna in drsna miza uporabljata magnetno sinhrono vožnjo s popolnoma zaprto zasnovo valja. Nobena batnica ne sega navzven, kar zagotavlja popolno zračno tesnost, nič puščanja in nič onesnaževanja s prahom. Popolnoma se ujema s strogimi proizvodnimi okolji, kot so predelava hrane, medicinska oprema in polprevodniška elektronika.

• CY1 Nadgrajena različica z izboljšano vzdržljivostjo: V primerjavi s tradicionalno serijo CY1 je dolžina obroča, odpornega proti obrabi, povečana za 70 %, kar učinkovito izboljša nosilnost in drsno stabilnost. Vgrajeno držalo za mazanje protiprašnega obroča tvori trajen zaščitni mazalni film, ki zmanjša minimalni delovni tlak na 0,12 MPa in močno podaljša življenjsko dobo. Razen za specifikacijo φ6 vsi drugi modeli ohranijo enake namestitvene mere kot CY1 za neposredno zamenjavo in nadgradnjo.

• CY3B Basic Type Minimalist Structure: Gladka cilindrična cev nima rezervirane montažne površine in za pritrditev potrebuje dvostranske nosilce. Drsna miza ni opremljena z vgrajeno vodilno strukturo, zato so obvezna zunanja linearna vodila ali vodilne palice, da se prepreči ekscentrična obremenitev in okvara magnetne ločitve.

• Standardni gumijasti odbojnik in izbirna specifikacija za visoke hitrosti: Vgrajeni gumijasti blažilniki z dvojnega konca absorbirajo udarce med delovanjem in zmanjšajo hrup med delovanjem za stabilno običajno ciklično delovanje. Izbirna specifikacija za visoke hitrosti X160 podpira največjo delovno hitrost 1500 mm/s za prilagajanje visokofrekvenčnim hitrim delovnim pogojem.

• Priročna namestitev magnetnega stikala: Vnaprej rezervirani utori stikala na obeh straneh telesa cilindra so združljivi z magnetnimi stikali serije D-M9, kar omogoča prilagodljivo in natančno povratno informacijo o položaju v realnem času za pozicioniranje giba.

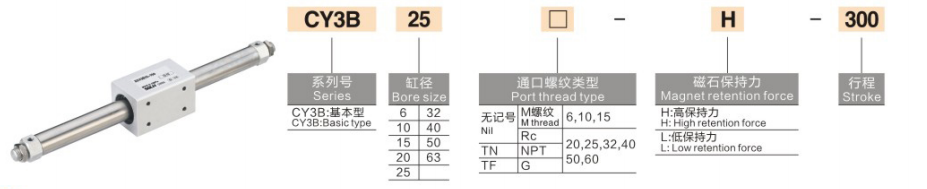

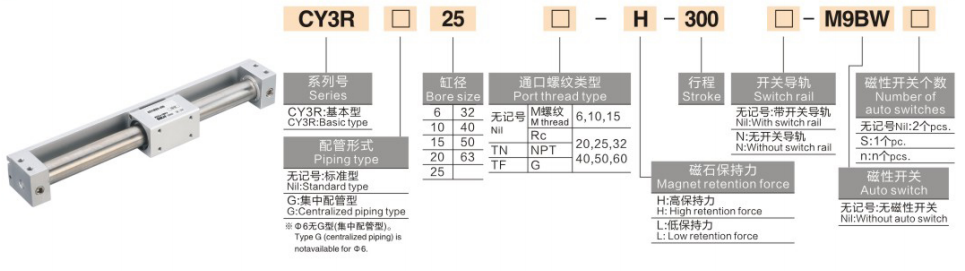

Celotno pravilo kodiranja modela

1. Primeri modelov: CY3B20-500 | CY3B40-800-M9PL

2. Referenčni primeri standardnega naročila

• CY3B20-500: izvrtina 20 mm, gib 500 mm, osnovni tip brez magnetnega stikala

• CY3B40-800-M9PL: 40 mm izvrtina, 800 mm giba, osnovni tip z magnetnim stikalom za položaj

Osnovne tehnične specifikacije (20 ℃ standardni pogoj)

1 Osnovne splošne specifikacije

• Način delovanja: Brezkontaktni prenos z dvojno delujočo magnetno sklopko

• Delovna tekočina: stisnjen zrak (standard delovanja brez olja)

• Temperatura okolja: 5~60 ℃ (brez zmrzovanja)

• Razpon delovnega tlaka: 0,12 ~ 0,7 MPa; Preizkusni tlak: 1,0 MPa

• Hitrost delovanja: 50~500 mm/s (standard); največ 1500 mm/s (izbirna specifikacija za visoke hitrosti X160)

• Način medpomnilnika: Standardni dvostranski gumijasti blažilnik

• Magnetna zadrževalna sila: 19,6~2450N (narašča z velikostjo izvrtine)

2 Tabela ključnih parametrov delovanja (@0,5 MPa)

Smernice za osnovno konfiguracijo in izbiro

1 Izbira velikosti izvrtine glede na obremenitev in potisk

• φ6~φ15 (mikro lahka obremenitev): Primerno za obremenitve ≤2,5 kg, namenjeno kratkemu natančnemu prenosu mini komponent v elektronski in medicinski opremi.

• φ20~φ32 (splošna lahka obremenitev): Ujemanje z majhno obremenitvijo 4~10 kg, idealno za konvencionalno potiskanje in vlečenje z dolgim ​​gibom (≤1000 mm) v splošnih avtomatiziranih proizvodnih linijah.

• φ40~φ63 (srednja obremenitev): Uporabno za scenarije srednje obremenitve 16~40 kg, kot nalašč za težko rokovanje z dolgim ​​hodom in visokofrekvenčno ciklično delovanje v prehrambeni in pakirni industriji.

Izbira 2-taktnega in vodilnega sistema

• Obseg udarca: Standardni pokrovi giba 50 ~ 1000 mm; podaljšan ultra dolg hod do 5000 mm za posebne zahteve pri vožnji na dolge razdalje.

• Obvezna zasnova zunanjih vodil: Osnovni tip CY3B nima vgrajene vodilne strukture. Zunanje linearne drsne tirnice ali vodilne palice morajo biti opremljene tako, da podpirajo obremenitev in preprečujejo magnetno ločitev zaradi odstopanja ekscentrične sile.

• Standardna metoda pritrditve: Pritrjeno z opcijskima dvosmernima podpornima nosilcema z obešenim cilindričnim telesom in brez kontaktnega trenja, kar zagotavlja stabilno delovanje magnetne sklopke.

3 Izbira okolja in funkcionalne konfiguracije

• Prednost za čisto okolje: Zasnova brez puščanja in onesnaževanja se prilagaja strogim sterilnim delovnim pogojem brez prahu v prehrambeni, medicinski in elektronski industriji polprevodnikov.

• Hitra nadgradnja delovnih pogojev: Izberite izbirno specifikacijo visoke hitrosti X160 (največ 1500 mm/s), opremljeno z zunanjimi hidravličnimi blažilniki za odpravo udarcev pri visoki hitrosti in zagotovitev stabilnega delovanja.

• Natančna povratna informacija o položaju: Opremite z magnetnimi stikali serije D-M9 za realizacijo dvotočkovnega ali večtočkovnega natančnega pozicioniranja giba in povratne informacije signala.

CY3B proti CY3R | Primerjava razlik v modelih

Tipični scenariji industrijske uporabe

• Prenos materiala v čisti sobi: Struktura magnetne sklopke brez puščanja in brez prahu je idealna za ravnanje z materialom na dolge razdalje v elektronskih, polprevodniških in medicinskih delavnicah brez prahu, ne da bi onesnažila čista okolja.

• Linije za pakiranje hrane in pijače: Valj iz nerjavečega jekla, odporen proti rji, s površino, ki jo je enostavno čistiti, se prilagaja higienskim proizvodnim standardom, primeren za premikanje lahkih in srednje zahtevnih obdelovancev v opremi za predelavo hrane z dolgim ​​hodom.

• Oprema Vrata & Pokrov Vožnja: Zasnova brez podaljška palice prihrani zunanji prostor, kar se odlično uporablja za kompaktno odpiranje in zapiranje z dolgim ​​hodom zaščitnih vrat avtomatizirane opreme in zaščitnih pokrovov.

• Platforma za natančno pozicioniranje z dolgim ​​hodom: Sodeluje z zunanjimi visoko natančnimi vodilnimi tirnicami za doseganje stabilne ponavljajoče se natančnosti pozicioniranja, primerno za 1~2 m natančno pozicioniranje na velike razdalje in ciklično prenašanje montažnih linij.

• Prostorsko varčna zamenjava za cilindre ojnih drogov: Rešuje problem zasedenosti prostora pri tradicionalnih valjih z ojnicami v scenarijih z dolgim ​​hodom (>500 mm), s čimer zmanjša skupni prostor za namestitev opreme za 50 % za kompaktno zasnovo opreme.

Vodnik za hitro izbiro v treh korakih

1. Potrditev velikosti izvrtine: Izračunajte zahtevani potisk na podlagi teže tovora z varnostnim faktorjem ≥2. Priporočena pravila: ≤2,5 kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Potrditev specifikacije udarca: izberite standardni gib 50~1000 mm za običajne zahteve; izberite razširjeno specifikacijo za ultra dolg hod do 5000 mm.

3. Ujemanje funkcionalne konfiguracije: prednostna izbira za čiste delovne pogoje brez onesnaževanja; nadgradnja na X160 high-speed spec + hidravlični blažilnik za hitro delovanje; dodajte magnetna stikala serije D-M9 za zaznavanje položaja v realnem času.

Povzetek v enem stavku

     Cilinder brez palice z magnetno sklopko serije SOLH CY3 je nadgrajen aktuator CY1 čistega razreda brez olja, ki se ponaša z ničelnim puščanjem, ultra dolgim ​​hodom 5000 mm, nizkim začetnim tlakom in dvojnimi vrstami vgradnje, ki služi kot optimalna rešitev za linearno vožnjo z dolgim ​​hodom, ki prihrani prostor za opremo za čisto avtomatizacijo lahkih do srednjih obremenitev.
