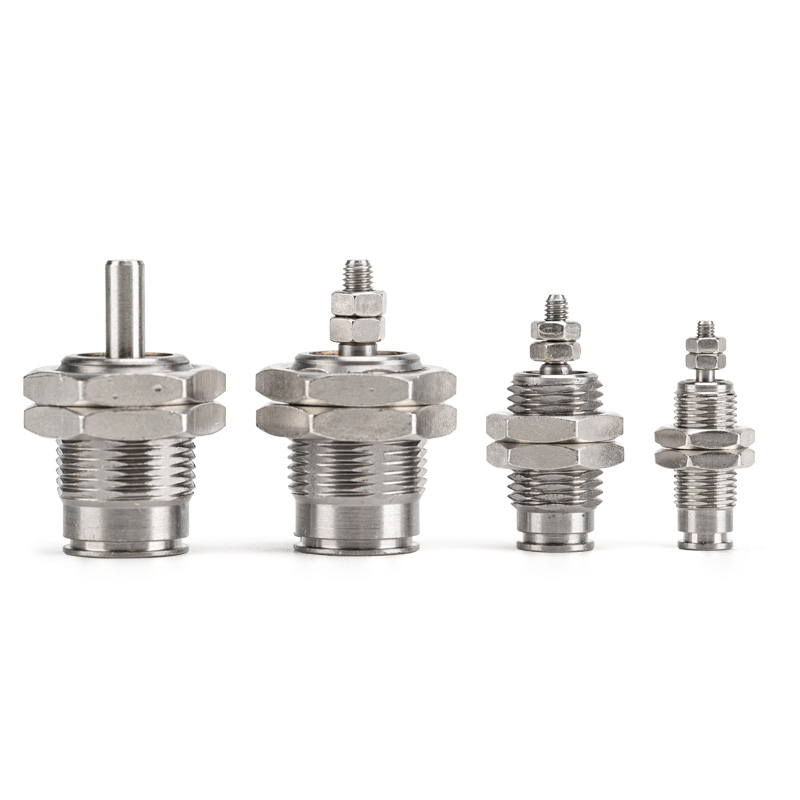

Serija CJP z enosmernim zatičem (mikrocilinder s kratkim hodom)

Znamka: SOLH by Richge Technology

Pregled izdelka

     Serija SOLH CJP je cilinder s povratno vzmetjo z enojnim delovanjem. Glavne značilnosti: ultra kratko ohišje, najmanjši odtis namestitve, enosmerni potisk in samodejna ponastavitev vzmeti po izklopu zraka. Primerno za enosmerno natančno potisno-vlečno gibanje v omejenem prostoru, majhnih obremenitvah in visokofrekvenčnih postajah s kratkim hodom. Je klasičen model za miniaturne enosmerne vožnje.

Osnovna struktura in značilnosti oblikovanja

     -- Način pogona: enojno delovanje (povratna vzmet). Podaljšajte ob dovajanju zraka; samodejno umakne z vzmetjo brez zračnega pritiska za varno delovanje.

     -- Velikosti izvrtin: Ø4 / 6 / 10 / 16 mm, pokrivajo obseg mikro do lahke obremenitve (0,1 ~ 3 kg).

     -- Struktura: telo iz trde anodizirane medenine, batnica iz nerjavečega jekla, brez vgrajene blazine. Izjemno kratek obris, na voljo za montažo na ploščo ali podometno vgradnjo v opremo.

     -- Vrste pritrditve: Dve konfiguraciji jedra — namestitev na ploščo (B) in podometna montaža (S).

     -- Material in tesnjenje: Ohišje iz medenine + NBR tesnila, delovanje brez olja, združljivo s čistimi in rahlo mastnimi okolji. Mehanska življenjska doba ≥3 milijone ciklov.

     -- Možnost senzorja: Različica CDJP z vgrajenim magnetnim obročem, podpira eno magnetno stikalo za razširjeno zaznavanje položaja.

Celotno pravilo kodiranja modela

   1. Primer modela: CJPB6-10

   2. Referenčni primeri standardnega naročila

     -- CJPB4-5: izvrtina 4, gib 5, pritrditev na ploščo, brez magnetnega obroča

     -- CDJPS10-15: izvrtina 10, hod 15, podometno vgrajen nosilec, vgrajen magnet

     -- CJPB6-10H4: izvrtina 6, hod 10, pritrditev na ploščo, OD4 potisni priključek

Univerzalne osnovne tehnične specifikacije (0,5 MPa, povratna vzmet z enojnim delovanjem)

Ključne konkurenčne prednosti

   1. Izjemno kompakten oris prihrani prostor za namestitev

     -- Izjemno kratko ohišje podpira podometno vgradnjo v stroje ali montažo na ploščo, kar zmanjša zaseden prostor za do 50 % v primerjavi s standardnimi cilindri, kar je idealno za zelo omejene postaje.

   2. Enosmerni potisk s ponastavitvijo ob izklopu

     -- Umik vzmeti se aktivira, ko se prekine dovod zraka. Varno za vpenjanje, izmet in pozicioniranje zaustavitve enosmerno gibanje.

   3. Hiter odziv in stabilno visokofrekvenčno delovanje

     -- Tesnjenje z nizkim trenjem brez blazin omogoča dosledno ciklično ≥250 cpm za ponavljajoče se naloge s kratkimi gibi.

   4. Delovanje brez olja in podaljšana življenjska doba

     -- Primerno za čiste delavnice. Medeninasto ohišje in trpežno tesnjenje zagotavljata ≥3 milijone ciklov brez vzdrževanja.

   5. Prilagodljiva konfiguracija namestitve

     -- Na voljo sta montaža na ploščo in podometna montaža; konec palice je lahko raven ali zaobljen, da se ujema z različnimi mehanskimi oblikami.

Možnosti namestitve in tipične industrijske uporabe

   1. Montažni obrazci

     -- Pritrditev na ploščo (B): prirobnica, pritrjena na površino opreme, primerna za zunanje potiskanje in vlečenje

     -- Podometna montaža (S): Telo je vgrajeno v izvrtino opreme, izpostavljena je samo batnica za največji prihranek prostora v stroju

   2. Tipični scenariji uporabe

     -- 3C & Electronics: vpenjanje mikrodelov, izmet ostružkov, pogon miniaturne šablone, testiranje vzdržljivosti gumbov

     -- Natančni instrumenti: preklop mini ventila, pozicioniranje vlaken, fina nastavitev instrumenta, zaustavitev kratkega hoda

     -- Splošna avtomatizacija: visokofrekvenčno nalaganje/razkladanje, luščenje etiket, prenos mikro komponent, enosmerno vpenjanje

     -- Medicinska oprema: miniaturni podaljšek instrumenta, mikro tekočinski pogon, sklopi za natančno pozicioniranje

Vodnik za hitro izbiro v 3 korakih

   1. Izbira izvrtine glede na tovor

      -- Ø4 ≤0,3 kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Rezervirajte ≥50 % varnostne rezerve.

   2. Potrditev udarca

     -- Standardni hod: 5/10/15 mm. Krajši gibi zagotavljajo stabilnejšo visokofrekvenčno zmogljivost.

   3. Ujemanje konfiguracije

     -- Povratne informacije o položaju: izberite CDJP z vgrajenim magnetom in enim stikalom M9B za spremljanje razširjenega položaja.

     -- Razporeditev pritrditve: podometni nosilec (S) za notranjo namestitev opreme; pritrditev na ploščo (B) za površinsko montažo.

Povzetek v enem stavku

     SOLH CJP pnevmatski cilinder z mikro zatiči z enosmernim delovanjem s povratno vzmetjo ponuja izjemno kratko kompaktno ohišje z možnostmi vgradnje na ploščo in podometno montažo; Različica CDJP podpira zaznavanje magnetnega stikala, idealen ekonomičen miniaturni aktuator za enosmerni izmet s kratkim hodom, naloge vpenjanja in pozicioniranja v zaprtem prostoru 3C, natančne instrumente in opremo za medicinsko avtomatizacijo.
