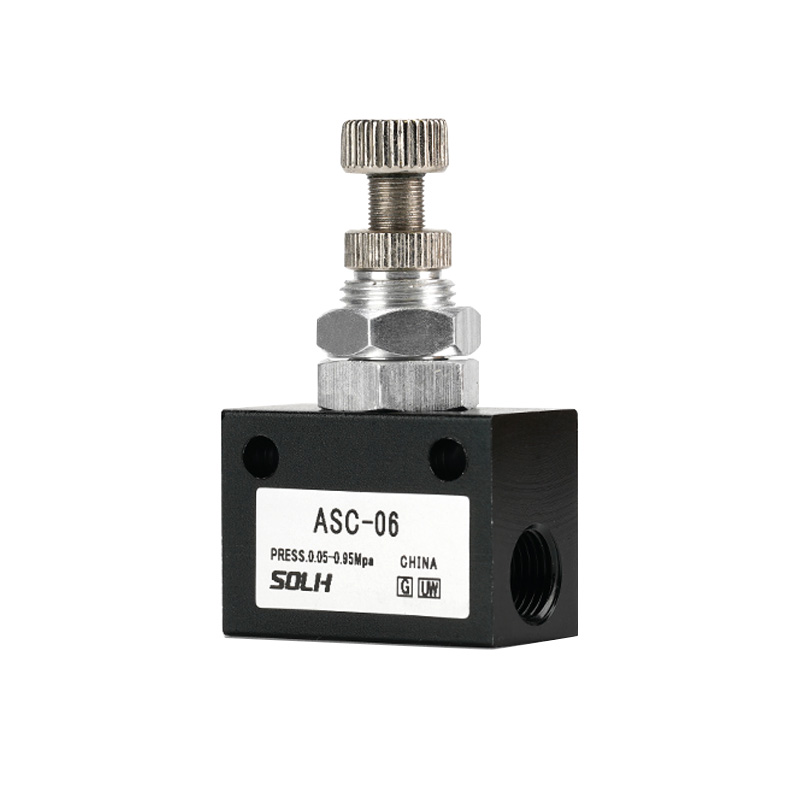

Enosmerni dušilni ventil serije ASC | Pnevmatski ventil za regulacijo hitrosti iz aluminijeve zlitine

Znamka: SOLH by Richge Technology | Univerzalni standardni pnevmatski ventil za regulacijo pretoka AirTAC

1. Pregled izdelka

     Serija SOLH ASC je astroškovno učinkovit linijski enosmerni dušilni ventil iz aluminijeve zlitine široko razširjen na kitajskem pnevmatskem trgu. Ima enake osnovne pnevmatske funkcije kot serija AS, vendar ima bolj vzdržljivo navojno strukturo vgradnje v liniji s kvadratnim ohišjem, ki je v celoti izdelano iz aluminija. Zasnovan za standardno regulacijo hitrosti valja, omogoča prost dovod zraka naprej in natančen nadzor dušenja izpušnih plinov. S kompaktno strukturo, stabilno nastavitvijo in specifikacijami univerzalnih navojev je to glavna rešitev za ekonomično krmiljenje hitrosti za splošne avtomatizirane pnevmatske tokokroge.

2. Osnovna delovna funkcija (načelo dušenja izpušnih plinov)

     Ventil ASC sledi standardulogiko krmiljenja dušenja izpušnih plinov, najbolj zanesljiva metoda za regulacijo hitrosti pnevmatskega cilindra:

     • Prednji dovod zraka (podaljšek cilindra): Vgrajen povratni ventil se popolnoma odpre, kar omogoča skoraj neoviran premosten pretok zraka z ničelnimi izgubami pretoka, kar zagotavlja hitro in gladko delovanje cilindra.

     • Vzvratni izpuh (vračanje cilindra): Kontrolni ventil se samodejno zapre. Izpušni zrak prehaja skozi natančen igelni ventil za nastavljivo dušenje, kar omogoča natančen nadzor hitrosti umika cilindra.

      •Osnovna aplikacija: Natančna nastavitev hitrosti iztegovanja ali vlečenja dvostransko delujočih cilindrov; dušenje na strani izpušnih plinov je najpogosteje uporabljena in stabilna metoda pnevmatske regulacije hitrosti v industrijskih scenarijih.

3. Pravila kodiranja modela in specifikacija niti

     Oblika kodiranja: ASC [Serija velikosti]-[Kaliber niti]+[Pripona niti]

  3.1 Opredelitev velikosti in kalibra

     • Serija 100: 06 = G1/8 (PT1/8)

     • Serija 200: 08 = G1/4 (PT1/4) | Najbolj univerzalen mainstream model

     • Serija 300: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Pripona vrste niti

     • Prazno: Standardni konični navoj PT (privzeto)

     • G: britanski standard G vzporedni navoj

     • T: NPT ameriški standardni stožčasti navoj

4. Standardne specifikacije celotne serije in parametri pretoka

5. Osnovni tehnični parametri

6. Strukturne značilnosti in navodila za namestitev

     • Integrirano kvadratno ohišje iz aluminijeve zlitine: Kompaktna in lahka struktura z visoko strukturno trdnostjo, ki je ni enostavno deformirati. Sprejema linijski načrt s polnim navojem brez vgrajenih potisnih spojev, ki zahtevajo ločene cevne priključke za povezavo cevi, odlikuje pa jih močna združljivost in visoka vzdržljivost.

     • Jasna identifikacija smeri toka: Standardna puščica pretoka, označena na ohišju ventila, kaže na stran cilindra (smer dušenja izpušnih plinov), da se izognete napakam pri vzvratni namestitvi in ​​zagotovite pravilno logiko regulacije hitrosti.

     • Zaklepna nastavitev proti vibracijam: Opremljen z zgornjim nastavitvenim gumbom in protimatico. Po nastavitvi parametra hitrosti lahko matico zaklenete, da preprečite odmik parametra zaradi vibracij opreme in ohranite dolgoročno stabilno delovanje.

     • Vsesmerna namestitev: Podpira poljubno kotno namestitev brez omejitve smeri, prilagajanje različnim kompleksnim okoljem postavitve cevovoda na lokaciji.

     • Občutljiva in natančna regulacija: Natančno jedro igelnega ventila zagotavlja gladko brezstopenjsko prilagajanje hitrosti, učinkovito rešuje težave z tresenjem cilindra in nestabilno hitrostjo.

7. Osnovna razlika pri izbiri: ASC proti seriji AS

8. Strokovni vodnik za izbiro

     • Mikrocilinder in vezje z majhnim pretokom: IzberiASC100-06 (G1/8), primeren za cilindre z majhnim premerom φ12–φ20 in natančno mikro pnevmatsko krmiljenje.

     • Standardni navadni cilindri (najbolj univerzalni): IzberiASC200-08 (G1/4), ki se ujemajo s konvencionalnimi cilindri φ12–φ40, ki se uporabljajo za večino avtomatiziranih proizvodnih linij, opreme za pakiranje in vpenjanje.

     • Cilinder z veliko izvrtino in zahtevnim visokim pretokom: IzberiASC300-10 (G3/8) /ASC300-15 (G1/2), za valje z velikim premerom φ50 in več in visokohitrostne pnevmatske sisteme za težke obremenitve.

Povzetek v enem stavku

     Serija SOLH ASC je enosmerni enosmerni izpušni dušilni ventil z navojem iz aluminijeve zlitine, ki se ponaša s prostim dovodom in natančno regulacijo hitrosti izpušnih plinov, protivibracijsko strukturo z možnostjo zaklepanja in stroškovno učinkovito zmogljivostjo. Je prednostni varčni ventil za regulacijo hitrosti za standardno izmenično gibanje pnevmatskega cilindra, široko združljiv z domačimi pnevmatskimi sistemi AirTAC.
