Ročni ventil Hane serije 4H | 5/2 in 5/3 način

Smerni krmilni ventili serije SOLH 4H so razviti v skladu z glavnimi industrijskimi standardi in pokrivajo konfiguracije s 5/2 in 5/3 položaji. Upravljani izključno z ročnim upravljanjem z ročico brez elektromagnetnih tuljav ali pnevmatskih pilotnih signalov, so ti ročni ventili na tuljavo široko uporabljeni za zagon opreme na kraju samem, varnostni izklop v sili in palčni nadzor dvodelujočih valjev. Izdelan z ohišji iz aluminijeve zlitine visoke trdnosti in natančnimi sklopi tuljav, sta neobvezni dve pozicionirni strukturi: samodejna povratna vzmet in mehansko zaklepanje z jekleno kroglico. Bistveno je, da so vgradne mere popolnoma skladne s 4V elektromagnetnimi ventili in 4A ventili na zračni pogon, kar omogoča neposredno izmenjavo in prilagodljivo preklapljanje med električnimi, pnevmatskimi in ročnimi načini krmiljenja v standardnih pnevmatskih sistemih. Postavitev s petimi vrati je v skladu z mednarodnimi splošnimi specifikacijami: P služi kot glavni dovod stisnjenega zraka; Priključki A in B se povezujeta z dvema votlinama dvodelujočih valjev za upravljanje gibov iztegovanja in umika; R in S sta izpušni odprtini, združljivi s standardnimi dušilci zvoka za nižji hrup izpušnih plinov. Pri modelih s položajem 5/2 se različice s ponastavitvijo vzmeti samodejno odbijejo, ko je vzvod izpuščen, da zagotovi zanesljivo zaščito pred nenamernimi neprekinjenimi dejanji; različice s samozaklepanjem zavarujejo položaj tuljave s pozicioniranjem jeklene krogle in ostanejo zaskočene do ročnega preklopa, kar je idealno za dolgotrajna fiksna delovna stanja. Vse enote s 5/3 položaji imajo dvojno stabilno pozicioniranje žoge s tremi nastavljivimi nevtralnimi načini. Zaprto središče (tip C) tesni vse odprtine za zaklepanje cilindrov in preprečuje padec navpično nameščenih aktuatorjev; Izpušni center (Tip C) prezračuje A/B odprtine za razbremenitev tlaka, kar omogoča prosto lebdenje jeklenke med ročnim testiranjem; Tlačni center (Tip P) dovaja stisnjen zrak v obe delovni odprtini za sinhrono vpenjanje in regulacijo ravnovesja sile. Delujejo na filtriran stisnjen zrak znotraj 0,15 ~ 0,8 MPa v pogojih brez mazanja, ventili pa enakomerno delujejo pri -20 ℃ do +70 ℃. Razpoložljive specifikacije segajo od 4H200 do 4H400 z več možnostmi navojev. Ventili so brez električnih komponent in imajo lastno eksplozijsko odpornost brez iskrenja, kar je zelo primerno za vnetljiva, prašna in visoko tvegana proizvodna mesta. Podpirajo montažo na ploščo in osnovno namestitev, ki se pogosto uporabljajo za ročni zagon proizvodne linije, izklop pnevmatskega tokokroga v sili, varnostne zanke in zamenjavo avtomatskih krmilnih ventilov za naknadno vgradnjo.

Pošlji povpraševanje

Opis izdelka

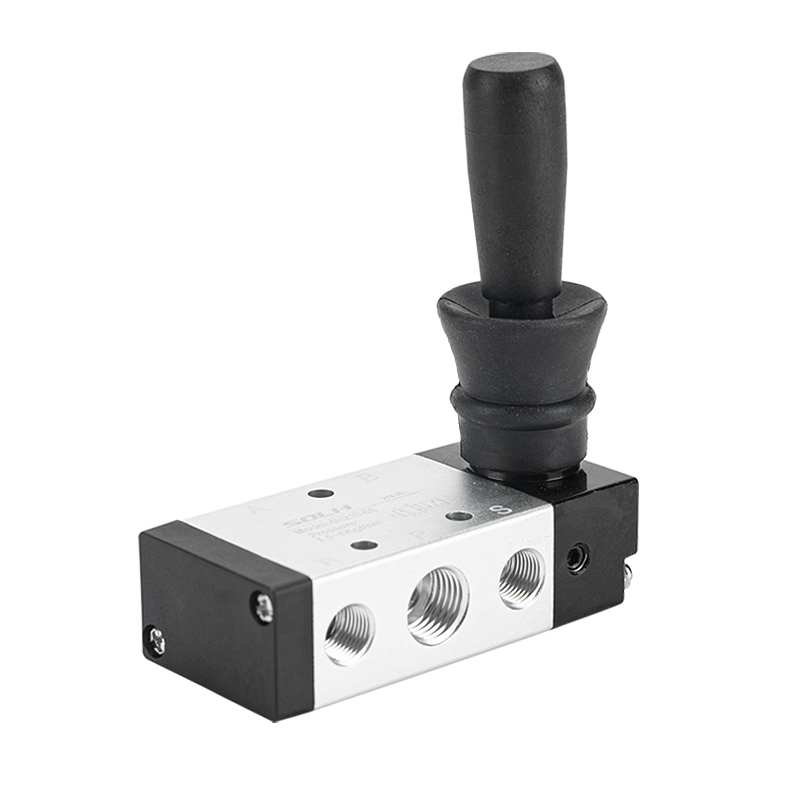

5/2 in 5/3 potni ročni vzvodni ventil serije 4H | Ročno upravljani smerni regulacijski ventil

Znamka: SOLH by Richge Technology | 5/2 5/3 potni pnevmatski ventil z ročnim vzvodom za ročno odpravljanje napak in varnostno zaustavitev

1. Pregled izdelka in osnovna struktura

Serija SOLH 4H je standard AirTAC5/2 in 5/3 potni ročni vzvodni smerni ventil, poznan tudi kot ročni ventil. Preklaplja pnevmatske tokokroge zgolj z ročnim upravljanjem ročice brez električnih ali pnevmatskih krmilnih signalov. Pogosto se uporablja za ročno odpravljanje napak opreme, varnostno zaustavitev v sili in krmiljenje vrtljivega cilindra, ima natančno strukturo tuljave in vzdržljivo ohišje iz aluminijeve zlitine z dvojnim načinom pozicioniranja ponastavitve vzmeti in zaklepanja z jekleno kroglo. Popolnoma zamenljiv s 4V elektromagnetnimi ventili in pnevmatskimi ventili 4A, je univerzalna ročna krmilna komponenta za standardne pnevmatske sisteme.

1.1 Standardna definicija 5-portnega vmesnika

• P vrata: Glavna vstopna odprtina za stisnjen zrak

• A/B delujoča vrata: Dvojna izhodna vrata za povezavo dvostransko delujočih cilindrov za nadzor gibov raztezanja in umika

• R/S izpušne odprtine: Izpušne odprtine za razbremenitev tlaka, združljive s standardno namestitvijo dušilca za zmanjšanje hrupa

• Način vožnje: Ravno ročno preklopno delovanje

• Strukturna značilnost: Visoko natančna vrsta tuljave, ohišje iz aluminijeve zlitine visoke trdnosti, ponastavitev vzmeti / struktura za pozicioniranje jeklene kroglice za stabilno delovanje

2. 5/2 potni ročni vzvodni ventil (dva položaja)

2.1 vzmetna ročna ponastavitev (4H210/310/410)

• Načelo delovanja: preklopite ročico za obratno kroženje zraka; ročica se samodejno ponastavi s silo vzmeti po sprostitvi rok.

• Glavne značilnosti: Takojšnja ponastavitev z ročno sprostitvijo, odlična zmogljivost proti napačnemu delovanju in visoka varnost delovanja.

• Tipičen model: 4H210-08 (vrata G1/4, 5/2 potni ročni ventil za ponastavitev vzmeti)

2.2 Vrsta ročnega zaklepanja (4H210L/310L)

• Načelo delovanja: Opremljen s samozaklepno strukturo vzvoda. Ventil po preklopu ohranja obrnjen položaj in potrebuje ročno ponastavitev za vrnitev.

• Glavne značilnosti: Stabilno pozicioniranje in dolgoročno držanje položaja, učinkovito preprečevanje nenamernega dotika in napačnega delovanja, primerno za dolgotrajne delovne pogoje.

• Tipičen model: 4H210L-08 (vrata G1/4, 5/2 potni ročni ventil za zaklepanje)

3. 5/3 potni ročni vzvodni ventil (tri položaji)

5/3-potni ročni ventili serije 4H230/330/430 uporabljajo zasnovo pozicioniranja z dvojno stabilno jekleno kroglico, s tremi profesionalnimi funkcijami srednjega položaja za izpolnjevanje zahtev naprednega pnevmatskega krmiljenja.

• Zaprto središče (tip C): Popolnoma zaprto v srednjem položaju. Izvaja zaklepanje cilindra, zadrževanje pritiska in zaščito proti padcu za viseče in navpične postaje.Tipičen model: 4H230C-08

• Izpušni center (tip E): A/B delovna vrata komunicirajo z izpušnimi odprtinami v srednjem položaju. Sistem popolnoma sprosti tlak, kar omogoča prosto lebdenje cilindra, ročno odpravljanje napak opreme in varnostno zaščito.Tipičen model: 4H230E-08

• Center tlaka (vrsta P): P dovod zraka komunicira z odprtinami A/B v srednjem položaju, pri čemer pretvori dvojno delujoči valj v enostransko delujoč izhod za sinhrono vpenjanje in nadzor ravnovesja sile.Tipičen model: 4H230P-08

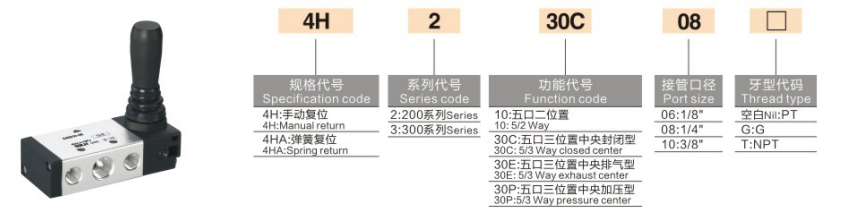

4. Pravila kodiranja standardnega modela & skupni modeli

1. Logika kodiranja: 4H [koda velikosti] [koda funkcije] - [velikost vrat]

Segment kode	Podrobna definicija
4H	Serija 5/2 in 5/3 potnih ročnih ventilov
Koda velikosti	2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2")
Koda funkcije	10=5/2 smerna ponastavitev vzmeti; 10L=5/2 način zaklepanja; 30C/30E/30P=5/3 smerno zaprt/izpuh/tlačni center
Velikost vrat	06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2"

2. Glavni skupni modeli

• 4H210-08: 5/2 smerna ponastavitev vzmeti, univerzalni ročni ventil z vrati G1/4

• 4H210L-08: 5/2 smerni samozaklepni tip za dolgoročno držanje položaja

• 4H230C-08: 5/3 smerno zaprto središče, model zadrževanja tlaka v cilindru in zaklepanja

• 4H310-10: 5/2 smerna ponastavitev vzmeti, G3/8 ročni regulacijski ventil velikega pretoka

5. Univerzalni osnovni tehnični parametri

Parameter Item	Specifikacija
Delovni medij	Filtriran stisnjen zrak (natančnost filtracije ≥40μm)
Razpon delovnega tlaka	0.15～0,8MPa
Dokazni pritisk	1,2 MPa
Delovno temperaturno območje	-20 ℃～+70 ℃
Zahteva za mazanje	Zasnova brez maziva (izbirno mazanje za posebne delovne pogoje)
4H210-08 Parameter pretoka	Efektivna površina 17,0 mm², Cv=1,0
4H310-10 Parameter pretoka	Efektivna površina 28,0 mm², Cv=1,65
Material telesa	Visoko trdna aluminijeva zlitina

6. Glavne prednosti izdelka

• Čista ročna varnostna zmogljivost, odporna na eksplozijo: Ni potrebnih električnih komponent in napajanja, ni nevarnosti iskrenja. Popolnoma primeren za razhroščevanje opreme, zaustavitev v sili in ročno upravljanje v vnetljivih, eksplozivnih in prašnih okoljih.

• Dvojni načini pozicioniranja za celotne scenarije: vrsta vzmetne ponastavitve za takojšnjo varnostno ponastavitev in preprečevanje napačnega delovanja; vrsta zaklepanja za dolgoročno stabilno držanje položaja, ki pokriva kratkotrajne pogoje za tek in dolgotrajno delo.

• Vsestranske srednje funkcije s tremi položaji: Opremljen s tremi srednjimi načini C/E/P za uresničitev zaklepanja cilindra in zadrževanja pritiska, sistemske varnostne razbremenitve tlaka in sinhronega nadzora ravnovesja vpenjanja.

• Prilagodljiva in univerzalna namestitev: Podpira montažo na ploščo in montažo na podstavek s fiksno namestitvijo pod več koti. Popolnoma univerzalen in zamenljiv z električnimi regulacijskimi ventili 4V in pnevmatskimi regulacijskimi ventili 4A v vgradnih dimenzijah.

• Stabilno in vzdržljivo delovanje: Natančno ujemanje tuljave in struktura za pozicioniranje jeklene kroglice zagotavljata jasen občutek roke, jasno obračanje, nizko trenje in dolgo življenjsko dobo.

7. Tipični scenariji uporabe

• Ročno odpravljanje napak, vrtljivo delovanje in varnostni nadzor vzdrževanja dvodelujočih valjev

• Varnostna zapora vrat in pnevmatski tokokrogi za zaustavitev v sili, ročno upravljanje za eksplozijsko varna območja

• Ročno krmiljenje obračanja za nemotorno opremo in avtomatizirane proizvodne linije

• Zamenjava na mestu in odpravljanje napak 4V elektromagnetnih ventilov in 4A pnevmatskih ventilov za prilagodljivo preklapljanje električnih/pnevmatskih/ročnih načinov krmiljenja

Povzetek v enem stavku

Serija SOLH 4H je univerzalni 5/2 in 5/3 potni ročni ventil z dvojnim pozicioniranjem in C/E/P tremi srednjimi funkcijami. S povsem ročnim varnostnim delovanjem in popolno zamenljivostjo 4V/4A je standardni ročni ventil za ročno odpravljanje napak pnevmatskega sistema in varnostno krmiljenje zaustavitve v sili.
