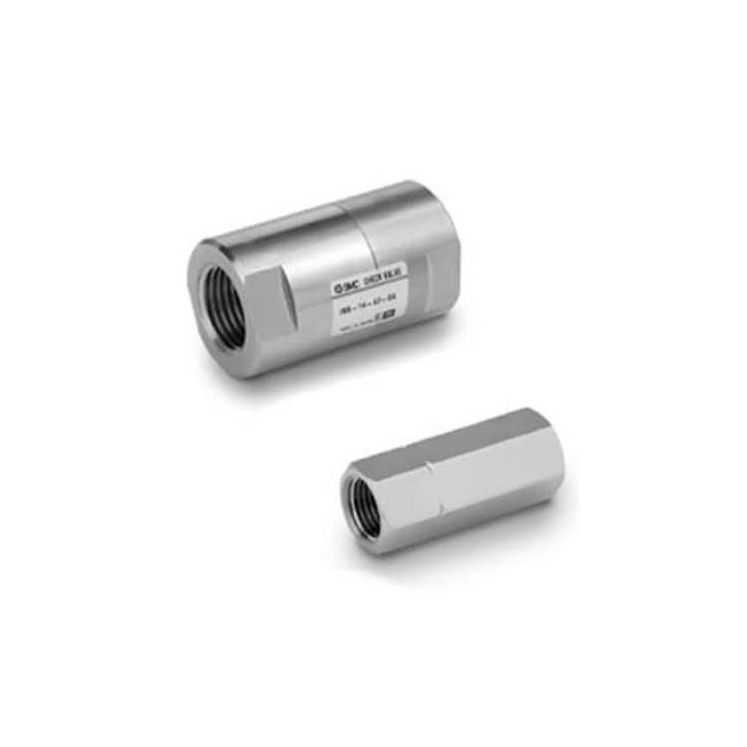

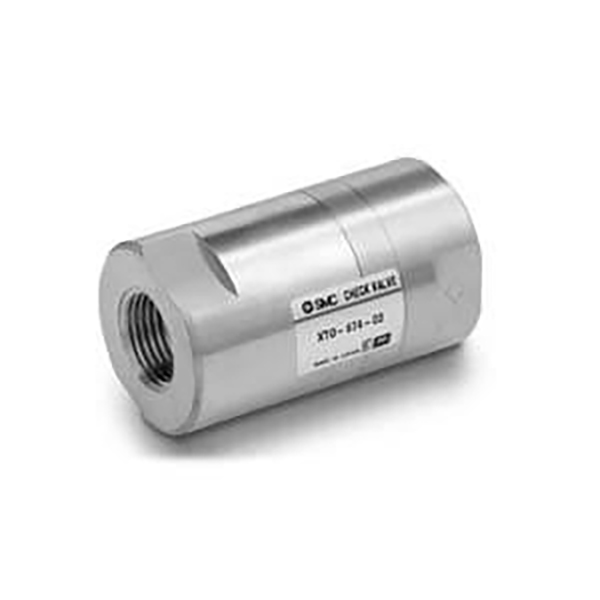

Serija XTO674 / INA14 protitlačni ventil z nizkim razpokanjem

Znamka:SOLH proizvajalca Richge Technology

Pozicioniranje izdelka

     Seriji SOLH XTO674 in INA14 si delita enako platformo izdelkov, ki se ponaša z izjemno nizkim tlakom razpok in združljivostjo z dvojnim medijem za stisnjen zrak in vodo. Ti vgrajeni povratni ventili z navojem se pogosto uporabljajo za preprečevanje povratnega toka v vakuumskih tokokrogih in splošnih pnevmatskih sistemih, primerni so tudi za nizkotlačne cevovode za tekočine in vodo. XTO674 se osredotoča na delovne pogoje pri nizkih temperaturah, medtem ko INA14 pokriva standardne in proti koroziji odporne industrijske scenarije.

 Pravilo za razvrščanje kode modela in poimenovanje

     -- XTO674: ohišje iz medenine, različica, odporna na nizke temperature (najmanjša delovna temperatura -30 ℃)

     -- INA14: standardna serija, opcijsko ohišje iz medenine/nerjavečega jekla SUS304, normalno temperaturno območje (najmanj -5 ℃)

     -- Definicija pripone velikosti vrat: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Skupne univerzalne tehnične specifikacije

     -- Tlak razpok: 0,01 MPa (0,1 bar), izjemno nizek prag, idealen za vakuumske in nizkotlačne tokokroge

     -- Najvišji preizkusni tlak: 1,0 MPa

     -- Veljavni mediji: stisnjen zrak, voda, nevtralni inertni plin in nevtralna tekočina

  1. Območje delovne temperature

     -- XTO674: -30 ℃ ~ +80 ℃ (kriogeno odporen)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Izbirni tesnilni materiali

     -- NBR (standard): Za zrak in čisto vodo, veljavna temperatura -5 ~ 60 ℃

     -- FKM: odporen na olje in visoke temperature, do 80 ℃

     -- CR: odporen na vremenske vplive in obrabo, neobvezno za serijo XTO674

  3. Možnosti materiala ohišja ventila

     -- XTO674: Samo ohišje iz trdne medenine

     -- INA14: medenina/nerjaveče jeklo SUS304 (vsi ključni deli, ki so v stiku z vodo, nerjaveče jeklo)

Tipična primerjalna tabela parametrov modela

Prednosti osnovnega izdelka in obseg uporabe

 1. Izjemno nizek tlak razpok 0,01 MPa

     -- Stabilno odpiranje v pogojih vakuuma -0,1 MPa, učinkovito prepreči izgubo vakuuma in povratni tok sesalne skodelice/vakuumskega generatorja.

  2. Dvosmerno zanesljivo tesnjenje

     -- gladek pretok naprej, nič povratnega puščanja; ščiti vakuumske črpalke, elektromagnetne ventile in jeklenke pred poškodbami, ki jih povzroči povratni tlačni sunek.

  3. Mini inline navojna struktura

     -- Neposredno nameščen v liniji znotraj cevi brez dodatnih pritrdilnih nosilcev, popolnoma prilegajoč kompaktnemu ozkemu prostoru za postavitev opreme.

 4. Dvojna srednja univerzalna oblika zraka in vode

     -- Združljiv s suhimi pnevmatskimi tokokrogi in nizkotlačnimi cevovodi za tekočo vodo za zmanjšanje vrst zalog rezervnih delov.

 5. Popolna združljivost vakuumskega sistema

     -- Primerno za opremo za testiranje vakuuma in pulzirajoče vakuumske cirkulacijske zanke z negativnim tlakom.

Navodila za namestitev in izbiro modela

  1. Oznaka smeri pretoka: puščica "→" je natisnjena na ohišju ventila, ki označuje smer pretoka medija; obratna namestitev bo popolnoma blokirala prehod tekočine.

  2. Ujemanje velikosti vrat: izberite Rc1/8" ~ Rc1/2" glede na premer cevovoda; Rc1/4" (pripona 02) je najpogostejša splošna specifikacija.

  3. Pravila za izbiro medija in temperature

     -- Delovni pogoji pri nizkih temperaturah/vakuumu → Izberite serijo XTO674

     --  Navadni zrak sobne temperature in čista voda → INA14 z NBR tesnilom
     -- Mediji, ki vsebujejo olje ali visokotemperaturne tekočine → INA14 s tesnilom iz FKM fluorove gume

  3. Priporočena postavitev vakuumskega sistema

     -- Namestite protipovratni ventil med vakuumski generator, filter in prisesek, da preprečite povratni tok zraka in vzdržujete stabilno stopnjo vakuuma med prekinitvami delovanja.

Prednost zamenljivosti SOLH

     XTO674 in INA14 imata enake skupne dimenzije, velikost vrat niti in osnovne parametre delovanja. Obe seriji je mogoče neposredno navzkrižno zamenjati na kraju samem brez spreminjanja cevovoda, kar zagotavlja vrhunsko stroškovno učinkovitost v primerjavi z uvoženimi enakovrednimi modeli.

Povzetek v enem stavku

     Protipovratni ventil SOLH XTO674 / INA14 z ultra nizkim tlakom razpok 0,01 MPa podpira dvojni medij zraka in vode, opcijsko ohišje iz medenine/nerjavečega jekla in več tesnilnih materialov, kar zagotavlja zanesljivo zaščito pred povratnim tokom za vakuumske, kriogene, splošne pnevmatske in nizkotlačne industrijske cevovode s tekočino.
